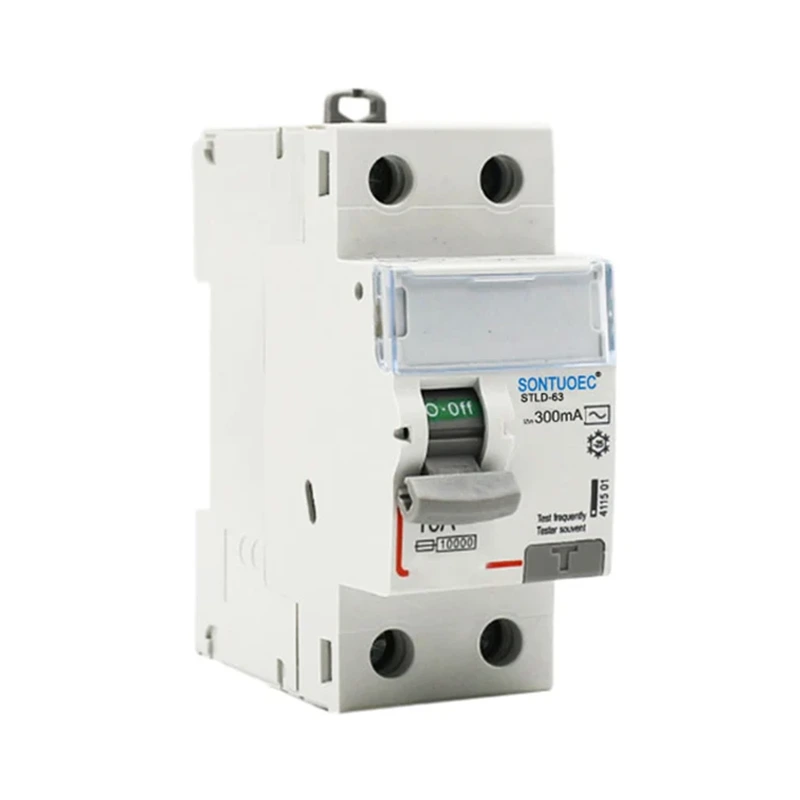

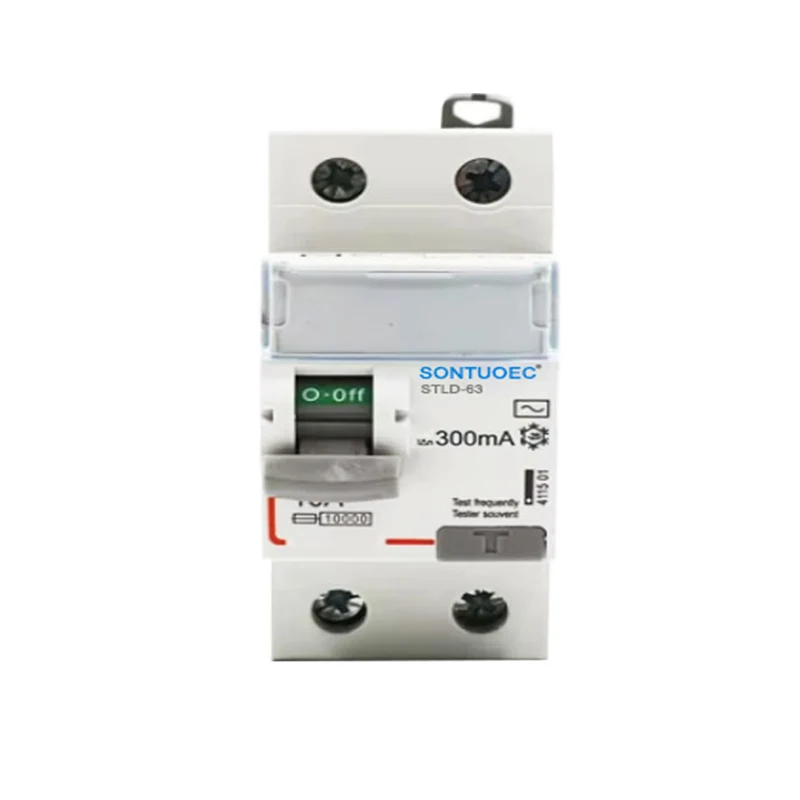

2P 63A/30MA RCD AC Type

Parimi i funksionimit të llojit 2p 63A/30MA RCD AC bazohet në transformatorin e rrymës së mbetur. Kur një rrymë e pabalancuar (d.m.th. rrjedhje) ndodh në një sistem elektrik, transformatori i rrymës së mbetur zbulon këtë rrymë të pabalancuar dhe gjeneron një fluks magnetik në përpjesëtim me rrymën e rrjedhjes. Ky fluks magnetik shkakton mekanizmin e lëshimit të brendshëm të RCD, duke bërë që RCD të ndërpresë shpejt furnizimin me energji elektrike.

Dërgo kërkesë

përshkrim i produktit

Modeli:	Lloji elektro-magnetik; Lloj elektronik
Standard	IEC 61008-1
Karakteristikat e rrymës së mbetur:	Dhe, dhe

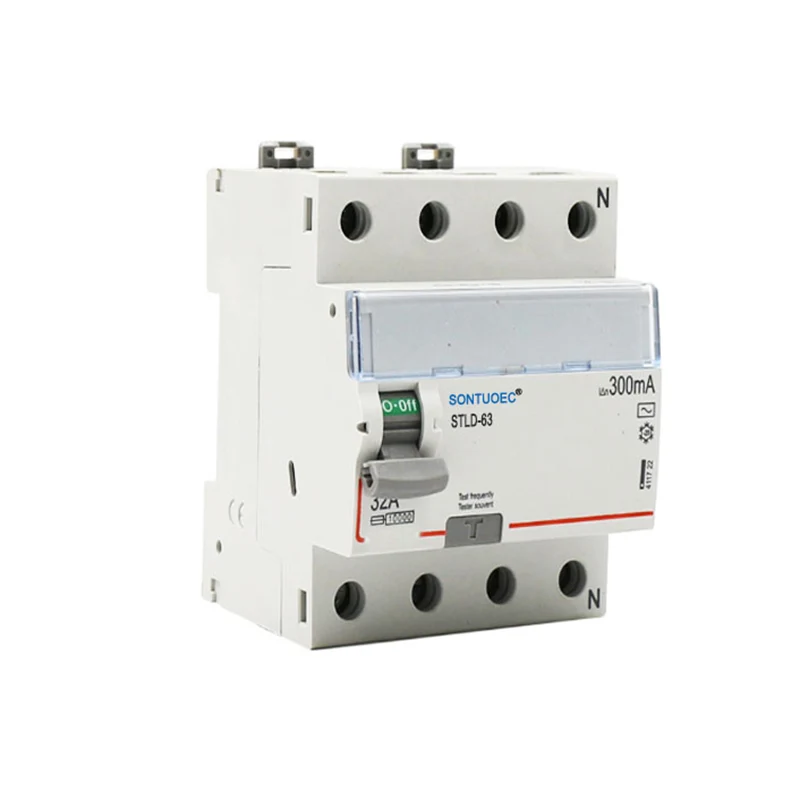

Poli nr.:	2p, 4p
Rryma e vlerësuar:	16a, 25a, 32a, 40a, 63a;
Tensioni i vlerësuar:	230/400V AC
Frekuenca e vlerësuar:	50/60Hz
Vlerësuar me rrymë operative të mbetura IΔN:	10mA, 30mA, 100mA, 300mA, 500mA
Vlerësuar me rrymë jo-funksionuese të mbetura I ΔNO:	≤0.5iδn
Vlerësuar i kushtëzuar me kushtëzues të shkurtër të rrymës Inc:	6000a
Vlerësuar i kushtëzuar i kushtëzuar me qark të shkurtër të kushtëzuar IΔC aktuale:	6000a
Kohëzgjatja e shkeljes:	Shkelje e çastit 0.1sec
Gama e rrymës së mbetjeve:	0.5iδn ~ iΔN
Qëndrueshmëria elektro-mekanike:	4000 cikle
Çift rrotullues i fiksimit:	2.0nm
Terminali i lidhjes:	Terminal i shtyllës së terminalit të vidhave me kapëse

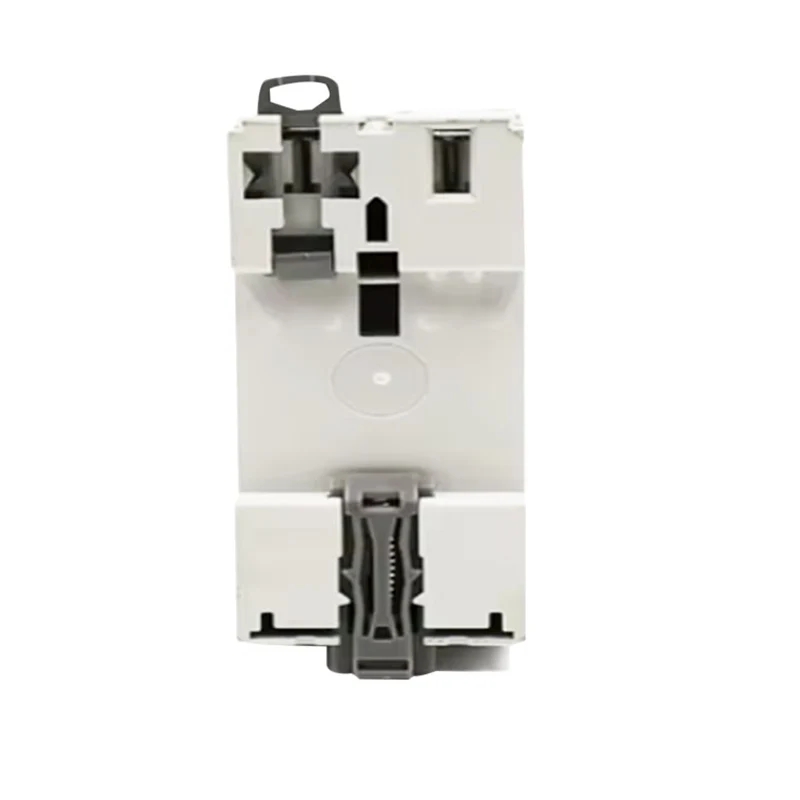

Instalimi:	Montim hekurudhor 35 mm DIN

Koncept themelor

 2p: Tregon që kjo RCD (pajisja aktuale e mbetur) është një ndërprerës bipolar, d.m.th., mund të kontrollojë përfundimin e dy linjave në të njëjtën kohë. Ky dizajn zakonisht përdoret kur të dyja fazat dhe linjat zero duhet të ndërpriten në të njëjtën kohë për të siguruar që qarku mund të ndërpritet plotësisht në rast të rrjedhjes ose fajit, duke parandaluar aksidentet e sigurisë siç janë elektrokucioni ose zjarret elektrike.

 63A: Tregon që RCD është vlerësuar në 63 amper. Rryma e vlerësuar është vlera maksimale e rrymës që RCD mund të mbajë vazhdimisht pa shkaktuar mbinxehje ose dëmtim. Në aplikimet praktike, rryma e vlerësuar e duhur duhet të zgjidhet sipas ngarkesës së sistemit elektrik.

 30mA: Tregon se rryma e veprimit të rrjedhjes së këtij RCD është 30 mA. Rryma e veprimit të rrjedhjes është vlera minimale e rrymës në të cilën RCD zbulon rrymën e rrjedhjes dhe shkakton një veprim. Kur rryma e rrjedhjes në sistemin elektrik tejkalon këtë vlerë, RCD shpejt do të ndërpresë furnizimin me energji për të mbrojtur sigurinë personale dhe për të parandaluar aksidente të tilla si zjarret elektrike.

 RCD: Pajisja e rrymës së mbetur është një pajisje e sigurisë elektrike që përdoret për të zbuluar rrymën e mbetur (d.m.th. rryma e rrjedhjes) në një sistem elektrik dhe për të prerë furnizimin me energji elektrike. Përdoret gjerësisht në sisteme të ndryshme elektrike me tension të ulët për të siguruar mbrojtje gjithëpërfshirëse për pajisjet elektrike dhe personelin.

Type Tipi AC: Tregon që kjo RCD është e përshtatshme për sistemet alternative të rrymës (AC). Rryma alternative (AC) është një mënyrë e zakonshme e transmetimit të energjisë elektrike dhe karakterizohet nga ndryshime periodike në drejtimin e tensionit dhe rrymës në krahasim me rrymën direkte (DC). Prandaj, kur zgjidhni një RCD, modeli i duhur duhet të zgjidhet bazuar në llojin e sistemit elektrik (AC ose DC).

1.Provoni mbrojtjen nga gabimi i tokës/rryma e rrjedhjes dhe funksioni i izolimit

2. Rryma e qarkut të shkurtër i rezistojë kapacitetit

3. Lidhja e aplikueshme për terminalin dhe lidhjen e busbar të tipit pin/pirun

4. E pajisur me terminale të lidhjes së mbrojtur me gisht

5. Autotikisht Shkëputni qarkun kur ndodh rryma e fajit/rrjedhjes së tokës dhe tejkalon ndjeshmërinë e vlerësuar

6. Në varësi të furnizimit me energji elektrike dhe tensionit të linjës, dhe pa ndërhyrje të jashtme, luhatja e tensionit. ---------- Teli i lidhjes me madhësi të madhe (kabllo lidhjeje 35 mm)
