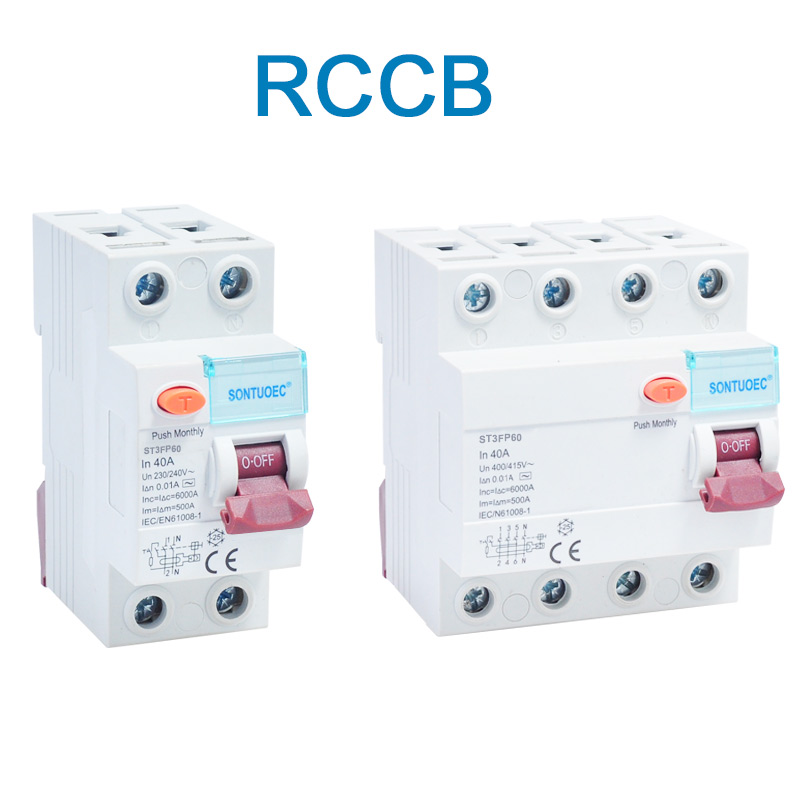

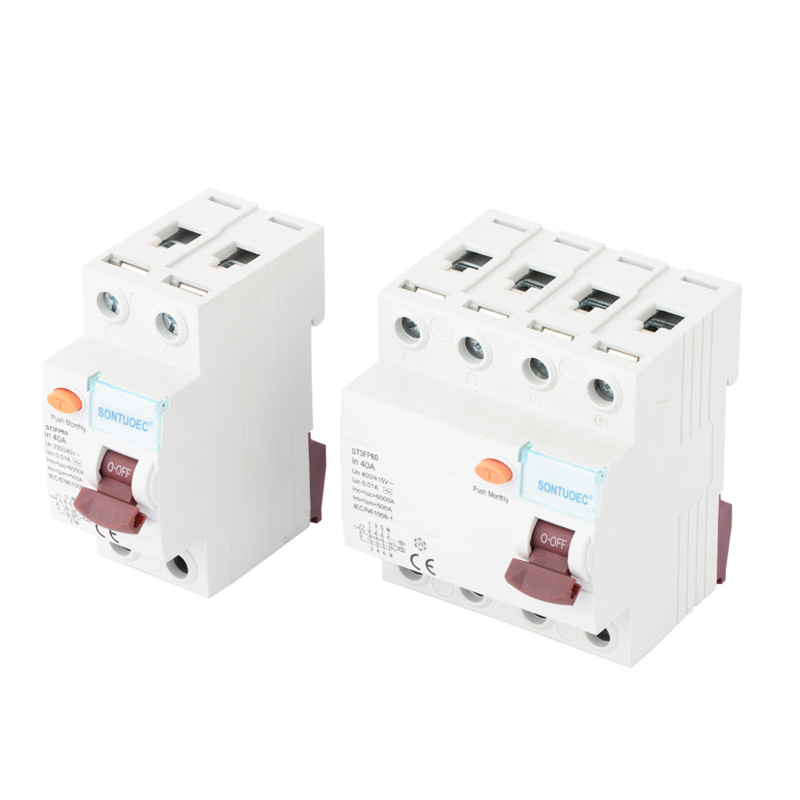

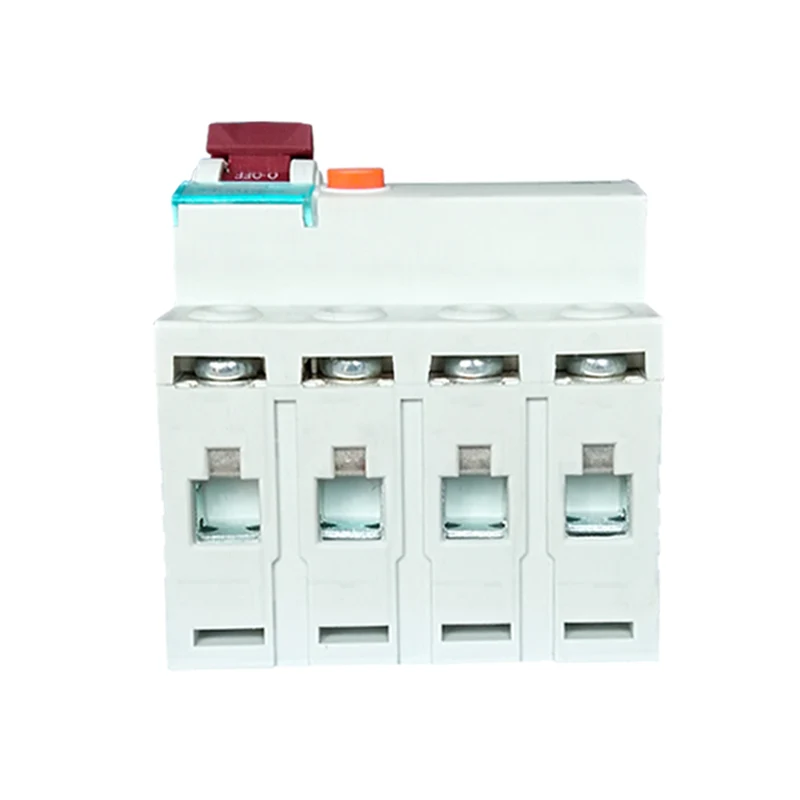

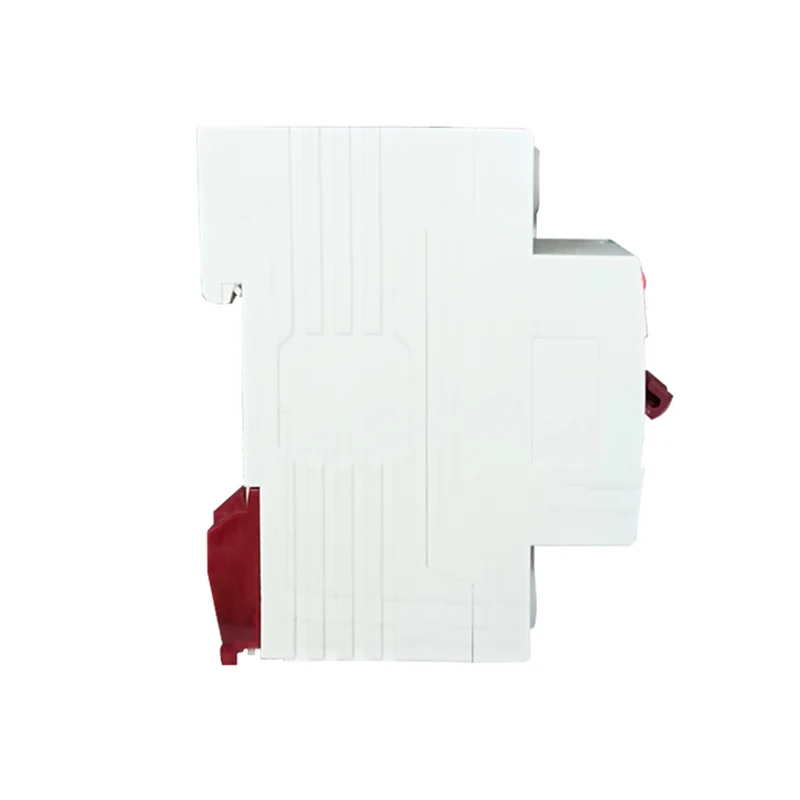

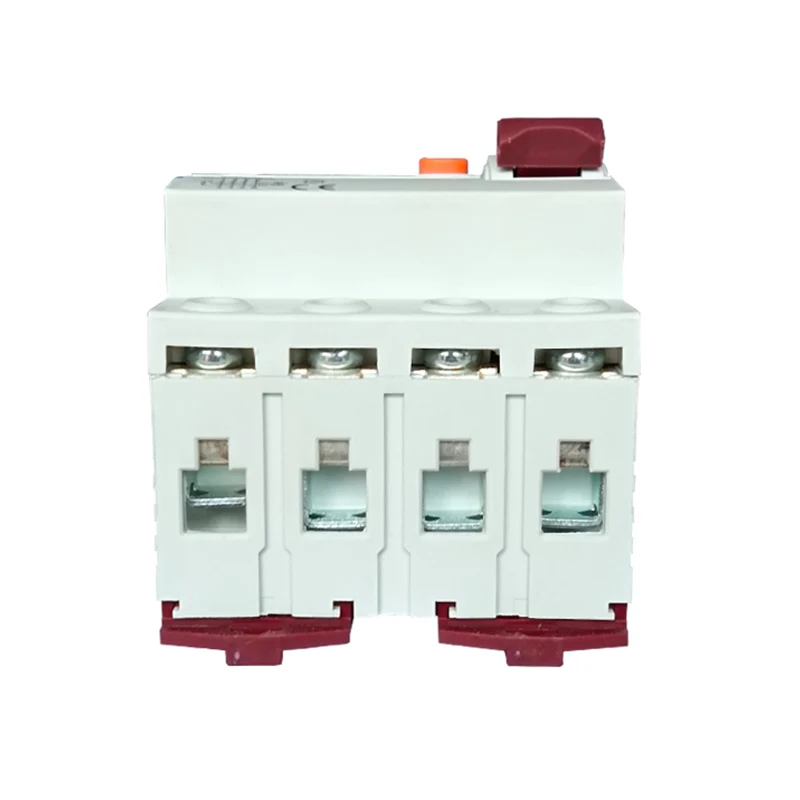

Ndërprerës i rrymës së mbetur 4P 40A/10mA

Parimi i funksionimit

Parimi i funksionimit të këtij ndërprerësi bazohet në parimin e bilancit aktual. Në kushte normale, rrymat që hyjnë dhe dalin nga qarku duhet të jenë të barabarta në një linjë që kalon përmes një ngarkese. Megjithatë, kur ka një defekt izolimi në linjë ose kur një qenie njerëzore bie në kontakt me qarkun, kjo mund të çojë në rrjedhje të rrymës, duke i bërë rrymat brenda dhe jashtë qarkut të çekuilibruar. Në këtë pikë, transformatori i rrymës brenda ndërprerësit do të zbulojë këtë rrymë të çekuilibruar dhe do ta shndërrojë atë në një sinjal elektrik. Qarku elektronik do ta amplifikojë, krahasojë dhe përpunojë këtë sinjal, dhe kur sinjali të arrijë një prag të paracaktuar, d.m.th., kur rryma e mbetur arrin ose tejkalon 10 miliamps, ndërprerësi do të ndërpresë shpejt qarkun.

Karakteristikat kryesore

Ndjeshmëri e lartë: në gjendje të zbulojë rrymën e vogël të rrjedhjes (10 mA) dhe të ndërpresë qarkun në kohë për të parandaluar zjarret elektrike dhe aksidentet e goditjes elektrike.

Përgjigje e shpejtë: pasi të zbulohet rryma e rrjedhjes, ndërprerësi do të ndërpresë qarkun në një kohë shumë të shkurtër (zakonisht brenda dhjetëra milisekondave).

Shkathtësia: përveç funksionit bazë të mbrojtjes nga rrjedhjet, ndërprerësi mund të ketë gjithashtu funksione të mbrojtjes nga mbingarkesa dhe qarku i shkurtër.

Lehtë për t'u instaluar dhe mirëmbajtur: Zakonisht miraton dizajn të modularizuar, i cili është i lehtë për t'u instaluar dhe çmontuar. Ndërkohë, struktura e saj e brendshme e thjeshtë e bën të lehtë mirëmbajtjen dhe riparimin.
