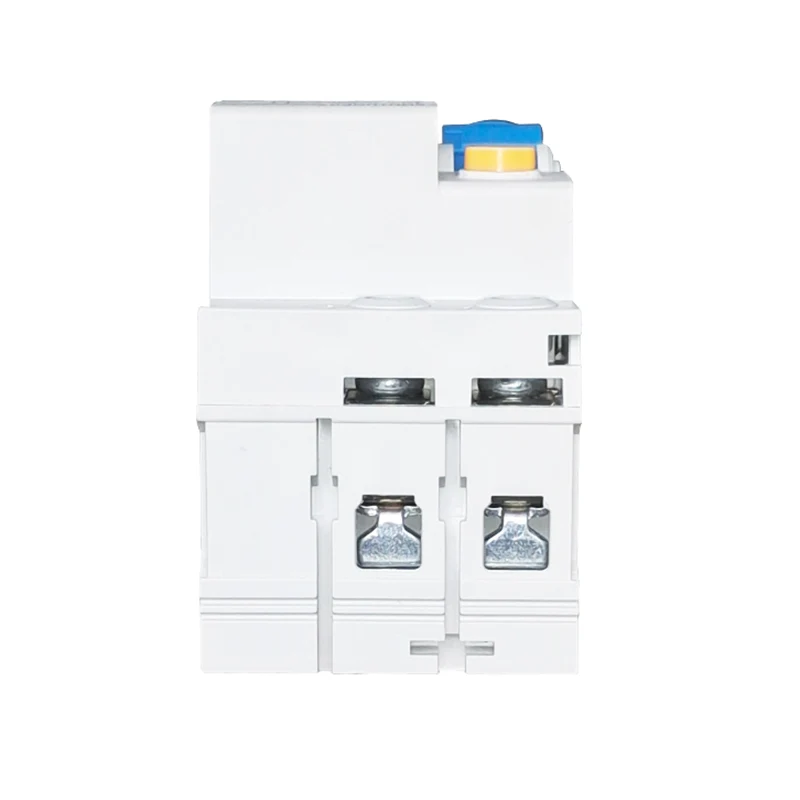

Modeli RCCB B Breaker i Qarkut të Parë të Modelit

RCCB B Model B Breaker i Qarkut aktual i RCCB mbron në rast të rrymës së fajit kontinuoz në rrjetet tre faza. Zakonisht përdoret në fushën e stacionit të rimbushjes, aparateve mjekësore dhe instrumenteve, kontrolluesve dhe disqeve të shpejtësisë së ndryshueshme, tarifat e qëllonave dhe invertorët (DC) ... sttid-b përputhet me standardet IEC/EN61008-1 dhe IEC/EN62423.

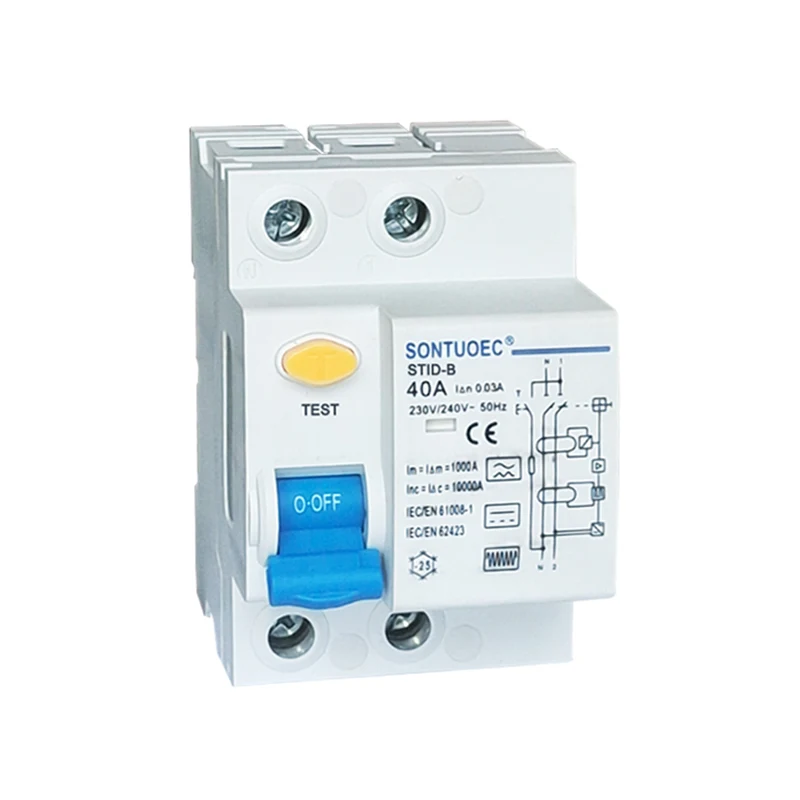

Model:STID-B

Dërgo kërkesë

përshkrim i produktit

Elektrik Tipar	Standard		IEC/EN62423 & IEC/EN61008-1
	Lloji (forma e valës së rrjedhjes së tokës ndjehet)		B
	Rryma e vlerësuar në	A	25,40,63

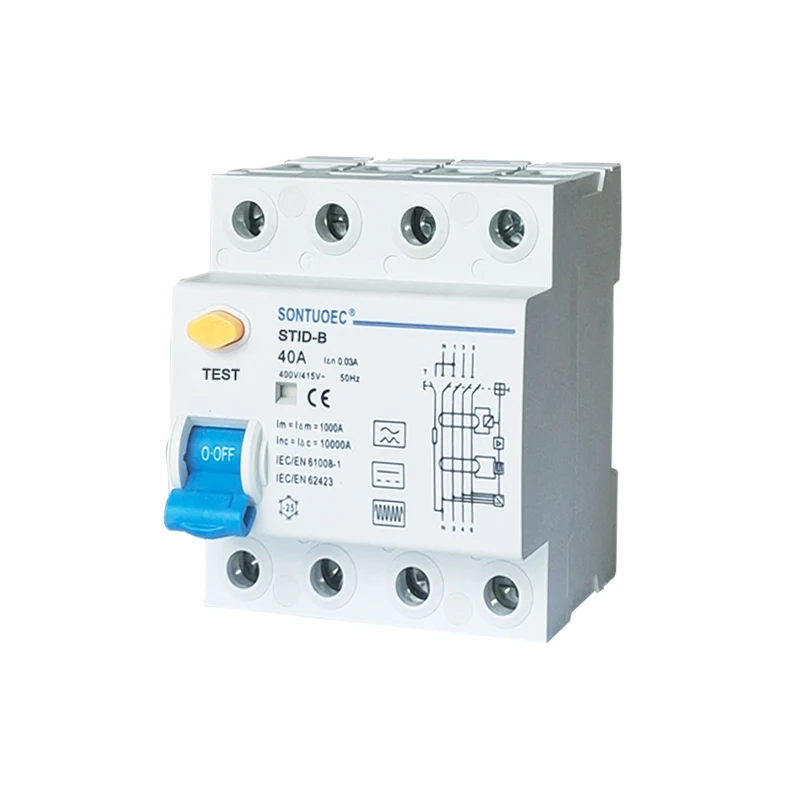

	Shufra	P	1p+n, 3p+n
	Tensioni i vlerësuar UE	V	IP+N: 230/240V; 3P+N: 400/415V
	Ndjeshmëria e vlerësuar në i n	A	0.03,0.1,0.3
	Tension i izolimit ui	V	500
	Vlerësimi i bërjes së mbetjeve dhe	A	500 (në = 25a/40a)
	Kapaciteti i thyer i m	A	630 (në = 63a)
	Rryma me qark të shkurtër i c	A	10000
	SCPD siguresë	A	10000
	Pushimi i kohës nën i n	s	≤0.1
	Frekuencë e vlerësuar	Hz	50
	Impulsi i vlerësuar i reziston tensionit (1.2/5.0) UIMP	V	4000
Mekanik tiparet	Tensioni i provës dielektrike në Ind. Fredi. për 1min	kv	2.5
	Diplomë		2
	Jetë elektrike		2000
	Mekaniki iife		10000
	Treguesi aktual i gabimit		Po
	Gradë mbrojtjeje		IP20
	Temperatura e ambientit (me mesataren ditore 35)	ºC	-40 ~+55ºC
	Temperatura e ruajtjes	ºC	-40 ~+70ºC

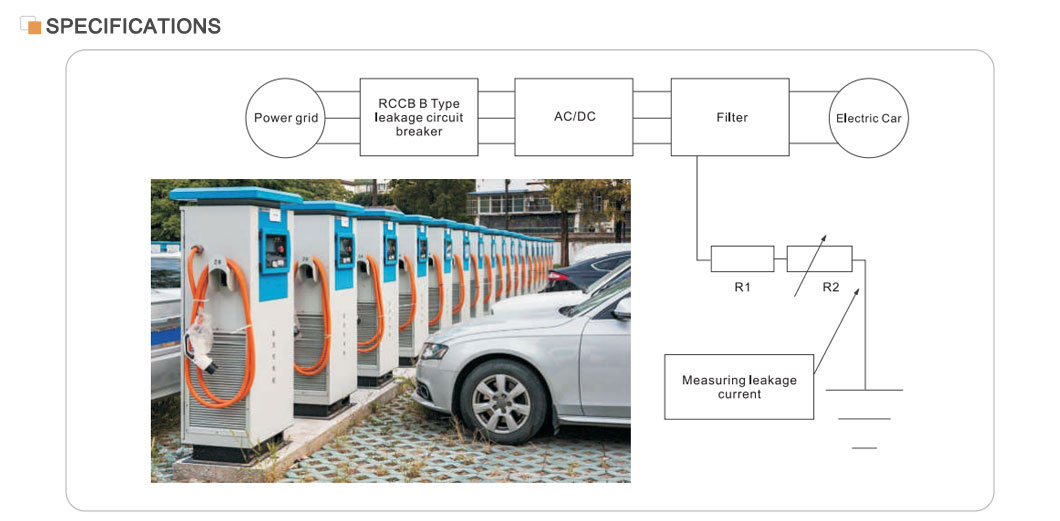

STID-B RCCB B Modeli B Breaker i rrymës së rrymës është i përshtatshëm për llojin A dhe është gjithashtu i përshtatshëm për zbutjen e rrymave të mbetura DC, rrymat e mbetura DC që mund të lindin nga qarqet e ndreqësit dhe rrymat e mbetura të AC me frekuencë të lartë. Ajo siguron mbrojtje në rast të rrymave të vazhdueshme të gabimeve në rrjetet trefazore. STID-B zakonisht përdoret në fushat e stacioneve të karikimit, pajisjeve mjekësore dhe instrumenteve, kontrolluesve dhe disqet e shpejtësisë së ndryshueshme, karikuesit e baterive dhe invertorët (DC). STID-B përputhet me standardet IEC/EN61008 dhe IEC/EN62423.

Karakteristikat kryesore

Rryma e vlerësuar: 40A, e përshtatshme për sistemet elektrike më të mëdha aktuale.

Mbrojtja e rrjedhjes: Me ndjeshmëri dhe saktësi të lartë, ai mund të zbulojë rrymën e rrjedhjes dhe të ndërpresë furnizimin me energji në një kohë shumë të shkurtër.

Performanca e sigurisë: Në përputhje me standardet ndërkombëtare si IEC/EN61008.1 dhe GB16916.1, duke siguruar sigurinë dhe besueshmërinë e produktit.

Fushëveprimi i aplikimit: Përdoret gjerësisht në ndërtesat industriale, tregtare, të larta dhe civile për të siguruar mbrojtje gjithëpërfshirëse për sistemin elektrik.

Parimi i funksionimit

Modeli RCCB B Breaker i Qarkut aktual i RTE -së bazohet në transformatorin e rrymës së sekuencës zero. Eachdo fazë përcjellëse kalon përmes një transformatori aktual të sekuencës zero, ana dytësore e së cilës është e lidhur me një ndalesë elektromagnetike. Në kushte normale, shuma vektoriale e rrymave të fazës përmes transformatorit aktual të sekuencës zero është zero, kështu që fluksi përmes transformatorit është zero, tensioni i daljes sekondare është gjithashtu zero, dhe ndërprerësi nuk do të funksionojë. Sidoqoftë, pasi rryma e rrjedhjes të rritet dhe drejton tensionin sekondar të daljes anësore për t'u rritur në një nivel të caktuar, lëshimi elektromagnetik aktivizohet, duke drejtuar mekanizmin e funksionimit për të vepruar dhe shkëputur kontaktet e lidhura me furnizimin me energji, duke realizuar kështu mbrojtjen e rrjedhjes.

Përzgjedhja dhe instalimi

Përzgjedhja: Kur zgjidhni një RCCB, duhet të merren parasysh parametra të tilla si tensioni i vlerësuar, rryma e vlerësuar, rryma e veprimit të rrjedhjes dhe koha e veprimit të sistemit elektrik. Shtë gjithashtu e nevojshme të zgjidhni një RCCB të përshtatshme sipas llojit të mbrojtjes së kërkuar (p.sh. mbrojtja e drejtpërdrejtë e kontaktit ose mbrojtja indirekte e kontaktit).

Instalimi: RCCB duhet të instalohet në skajin hyrëse të sistemit elektrik ose në një linjë degë për të siguruar mbrojtjen e plotë të të gjithë sistemit elektrik ose një linje specifike të degës. Gjatë instalimit, standardet dhe kodet përkatëse duhet të vërehen rreptësisht për të siguruar lidhjen e duhur dhe funksionimin e besueshëm të RCCB.
