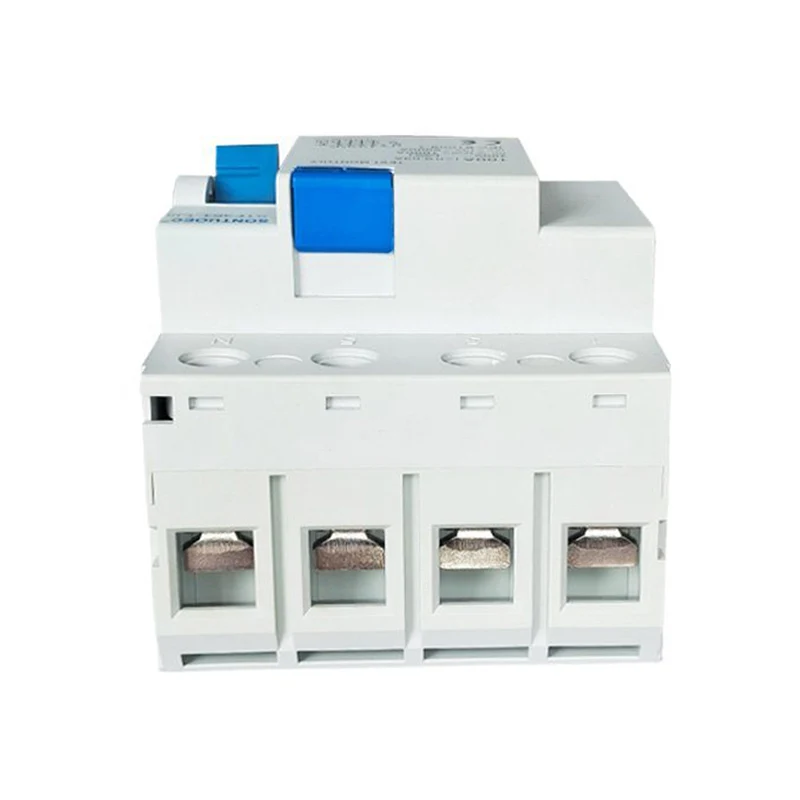

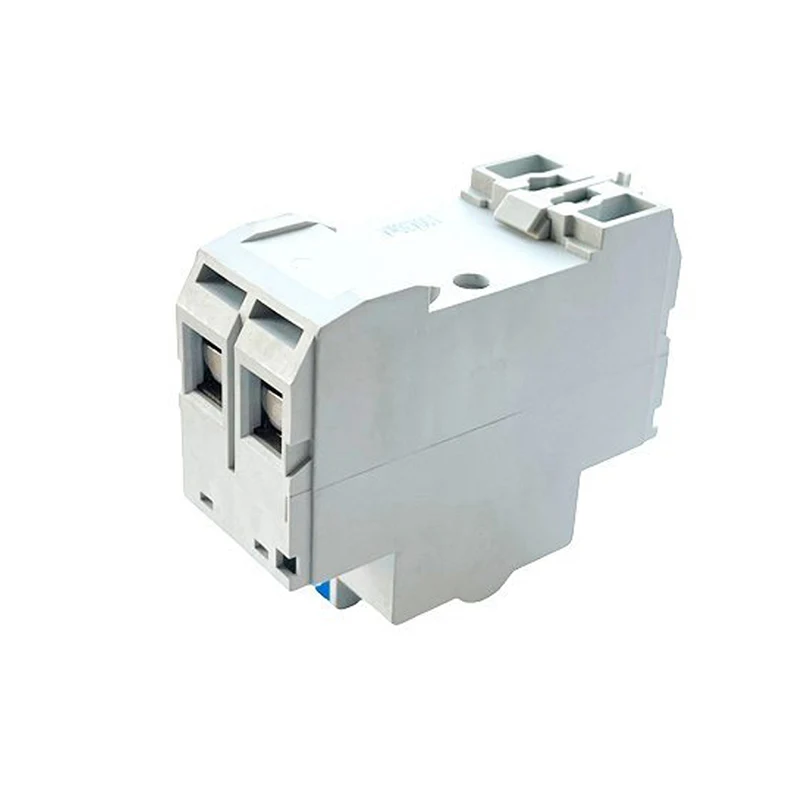

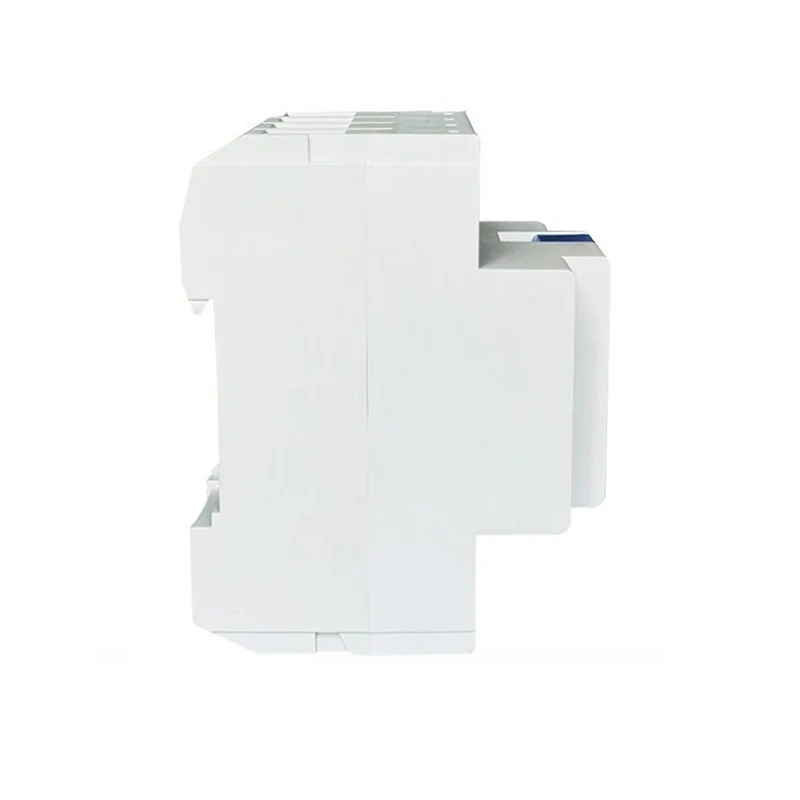

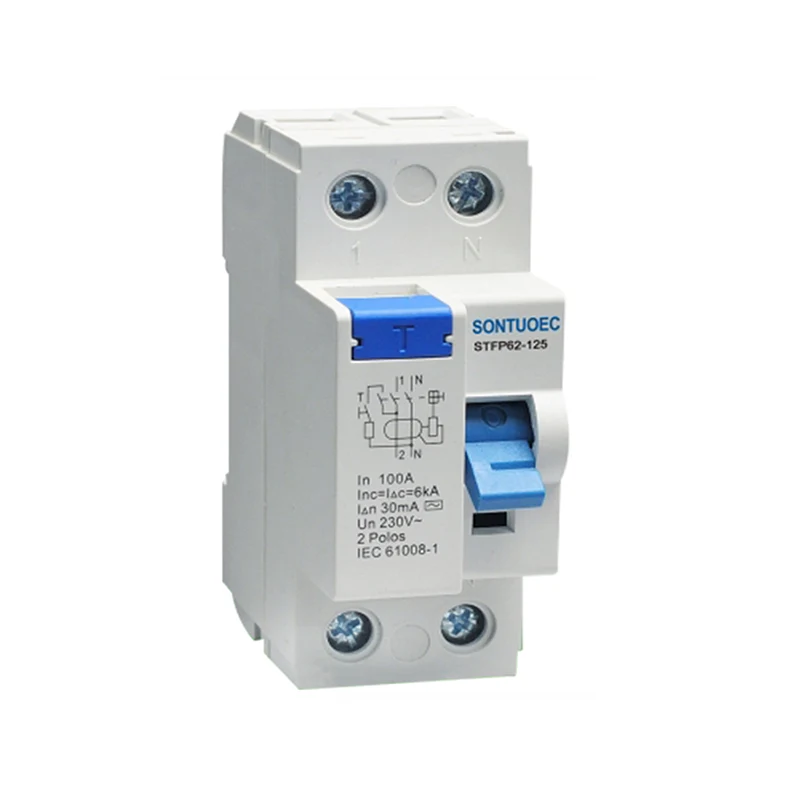

Magnetik elektronik një lloj RCCB 125A/30MA

Magnetik elektronik Një lloj RCCB 125A/30MA është në gjendje të zbulojë rrymat e mbetura në qarqet për shkak të rrjedhjes, qarqeve të shkurtra ose gabimeve të tokës dhe automatikisht të ndërprerë qarqet kur rryma tejkalon një prag të paracaktuar, duke mbrojtur kështu sigurinë e personelit dhe pajisjeve. Parimi i tij i punës bazohet në parimin e induksionit elektromagnetik, kur rryma e mbetur kalon përmes transformatorit, do të gjenerohet fluksi magnetik përkatës, i cili nga ana tjetër shkakton qarkun elektronik për të kryer përpunimin e sinjalit, dhe përfundimisht kontrollon veprimin e mekanizmit të lëshimit.

Model:STFP360-125

Dërgo kërkesë

përshkrim i produktit

Modeli:	Stfp360-125
Standard:	IEC 61008-1
Karakteristikat e rrymës së mbetur:	Dhe, dhe
Poli nr.:	2p, 4p
Rryma e vlerësuar:	16a, 25a, 32a, 40a, 63,80,100,125a
Tensioni i vlerësuar:	230/400V AC
Frekuenca e vlerësuar:	50/60Hz
Vlerësuar me rrymë operative të mbetura IΔN:	10mA, 30mA, 100mA, 300mA, 500mA
Vlerësuar me rrymë jo-funksionuese të mbetura I ΔNO:	≤0.5iδn
Vlerësuar i kushtëzuar me kushtëzues të shkurtër të rrymës Inc:	6000a
Vlerësuar i kushtëzuar i kushtëzuar me qark të shkurtër të kushtëzuar IΔC aktuale:	6000a
Kohëzgjatja e shkeljes:	Shkelje e çastit 0.1sec
Gama e rrymës së mbetjeve:	0.5iδn ~ iΔN
Qëndrueshmëria elektro-mekanike:	4000 cikle
Çift rrotullues i fiksimit:	2.0nm
Terminali i lidhjes:	Terminal i shtyllës së terminalit të vidhave me kapëse
Instalimi:	Montim hekurudhor 35 mm DIN

Karakteristikat kryesore

Ndjeshmëri e lartë dhe përgjigje e shpejtë: RCCB -të elektromagnetike mund të zbulojnë rryma të vogla të mbetura, zakonisht më pak se 30mA (vlerë e saktë sipas specifikimeve të produktit), dhe shpejt të ndërpresë qarkun brenda disa milisekondave, duke parandaluar në mënyrë efektive aksidentet e goditjes elektrike.

Mbrojtja elektromagnetike: Krahasuar me rccbs thjesht elektronike, RCCB -të elektromagnetike kombinojnë parimin e induksionit elektromagnetik, i cili ka besueshmëri dhe stabilitet më të lartë dhe mund të funksionojë normalisht në mjedise të ndryshme të ashpra.

Multifunksionaliteti: Disa RCCB elektromagnetike gjithashtu kanë mbingarkesë, qark të shkurtër dhe funksione të tjera të mbrojtjes, të cilat mund të mbrojnë në mënyrë gjithëpërfshirëse sigurinë e qarqeve dhe pajisjeve.

Lehtë për t'u instaluar dhe mirëmbajtur: RCCB -të elektromagnetike zakonisht miratojnë dizajn modular, strukturë kompakte, të lehtë për t’u instaluar dhe lehtë për të realizuar mirëmbajtjen dhe inspektimin rutinë.

Parimi i funksionimit

Parimi i funksionimit të RCCB elektromagnetik bazohet në ligjin e Kirchhoff, i cili thotë se rryma e hyrjes është gjithmonë e barabartë me rrymën e daljes (në rastin ideal). Kur ka një rrjedhje ose një faj të tokës në qark, një pjesë e rrymës rrjedh direkt në Tokë duke anashkaluar ngarkesën, duke krijuar një rrymë të mbetur. Në këtë pikë, transformatori zbulon këtë rrymë të pabalancuar dhe gjeneron një fluks magnetik përkatës. Pasi të përpunohet fluksi magnetik nga qarku elektronik, ai do të shkaktojë veprimin e mekanizmit të zhveshjes, në mënyrë që ndërprerësi të shkurtojë shpejt qarkun.

Skenarët e aplikimit

RCCB -të elektromagnetike përdoren gjerësisht në një sërë situatash kur kërkohet mbrojtje elektrike, duke përfshirë por jo të kufizuar në:

Ndërtesat e banimit dhe komerciale: Përdoren për të mbrojtur pajisjet elektrike dhe sigurinë personale, duke parandaluar aksidentet e shokut elektrik dhe zjarret elektrike.

Linjat e prodhimit industrial: Përdoren për të mbrojtur pajisjet elektrike siç janë motorët, transformatorët dhe pajisjet e tjera elektrike nga funksionimi normal, duke parandaluar dëmtimin e pajisjeve dhe joproduktive për shkak të rrjedhjes dhe mbingarkesës.

Objektet publike: siç janë spitalet, shkollat, bibliotekat dhe vendet e tjera, të përdorura për të siguruar funksionimin e sigurt të pajisjeve elektrike dhe përdorimin e sigurt të energjisë elektrike nga personeli.
