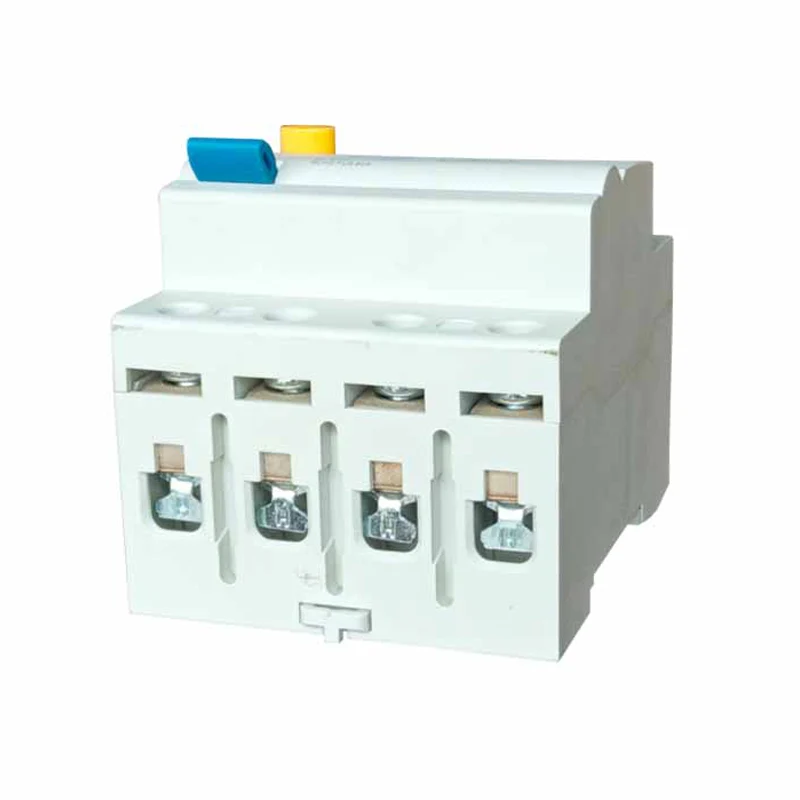

63A/100MA Qarku i rrymës së mbetur RCCB RCCB

63A/100MA Qarku i rrymës së mbetur RCCB është rryma në një qark tjetër përveç rrymës normale të funksionimit, e cila mund të gjenerohet për shkak të dëmtimit të izolimit të pajisjeve, goditjes elektrike të personelit, ose gabimeve të tokës, etj. Funksioni kryesor i RCCB është që të ndërpritet shpejt qarku kur rryma e mbetur është zbuluar si tejkalimi i vlerës së paracaktuar, duke parandaluar aksidentet elektrike të shokut dhe elektrik.

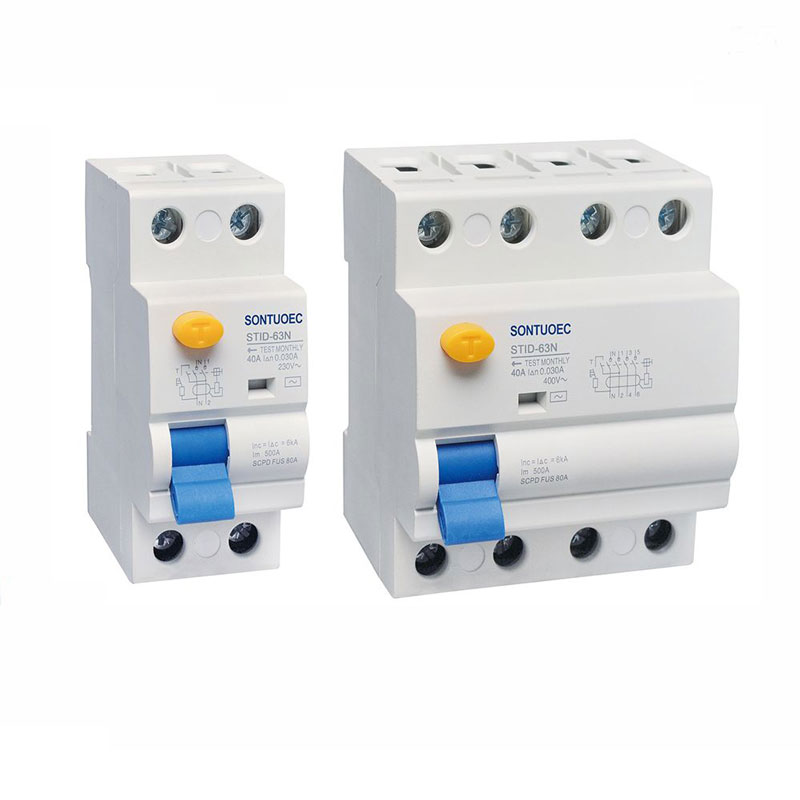

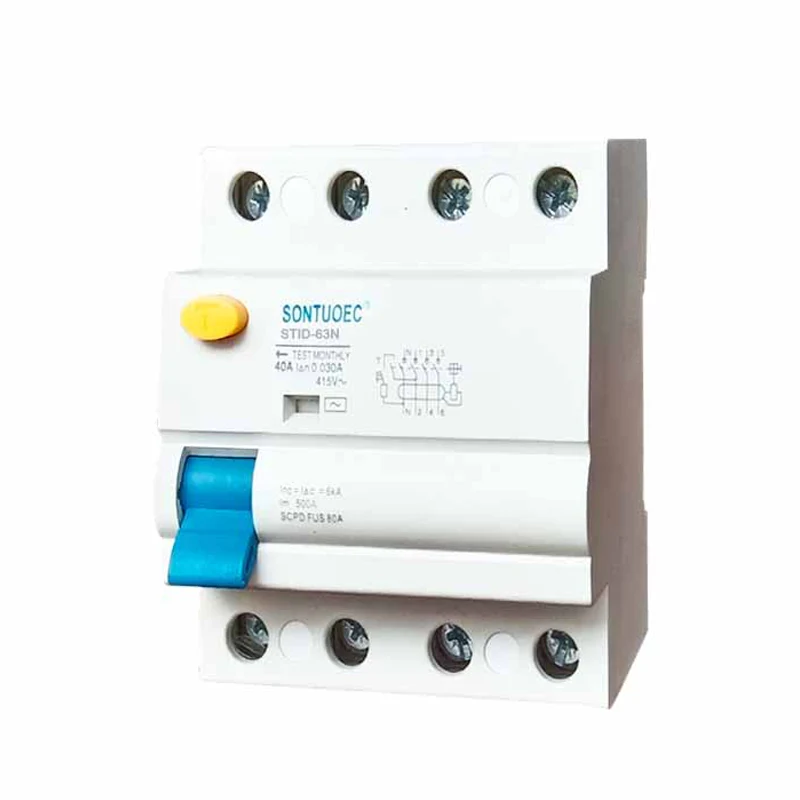

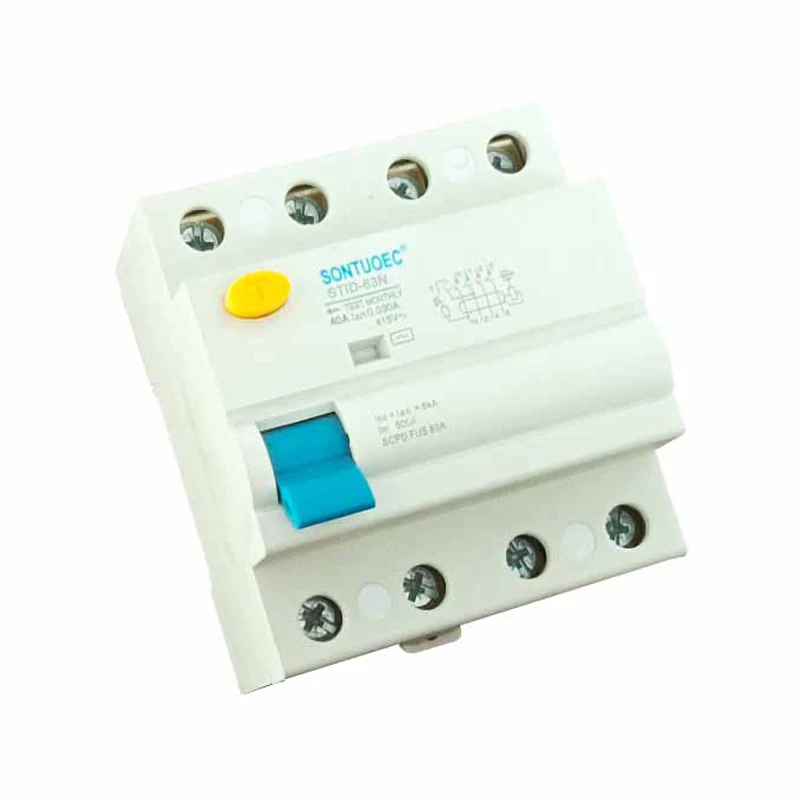

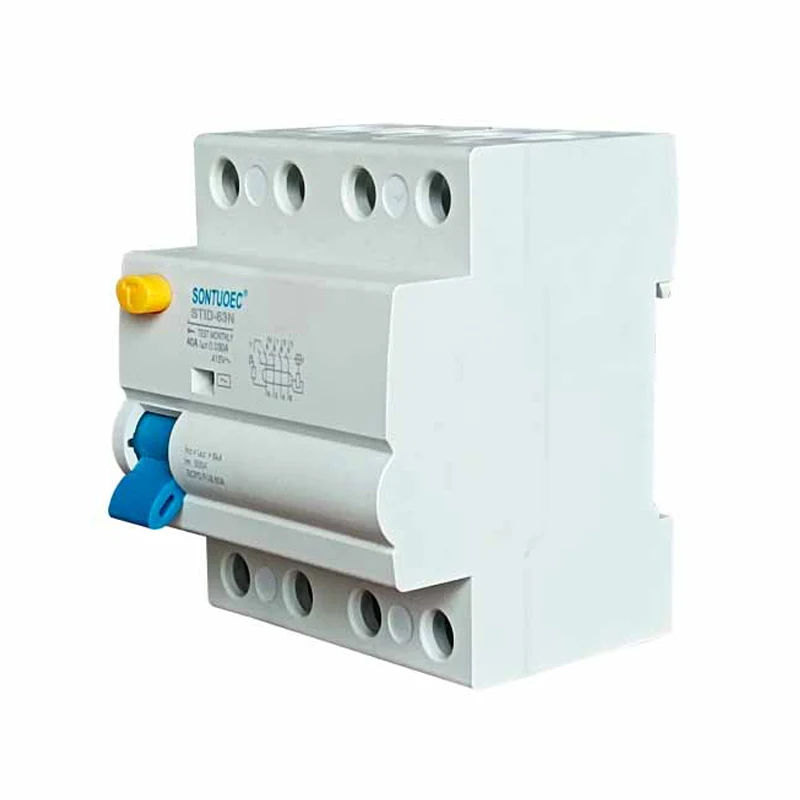

Model:STID-63N

Dërgo kërkesë

përshkrim i produktit

Standard:	IEC 61008-1
Modeli:	Shenjë-63n
Karakteristikat e rrymës së mbetur:	Dhe, dhe
Poli nr.:	2p, 4p
Rryma e vlerësuar:	16a, 25a, 32a, 40a, 63a;
Tensioni i vlerësuar:	230/400V AC
Frekuenca e vlerësuar:	50/60Hz
Vlerësuar me rrymë operative të mbetura IΔN:	10mA, 30mA, 100mA, 300mA, 500mA
Vlerësuar me rrymë jo-funksionuese të mbetura I ΔNO:	≤0.5iδn
Vlerësuar i kushtëzuar me kushtëzues të shkurtër të rrymës Inc:	6000a
Vlerësuar i kushtëzuar i kushtëzuar me qark të shkurtër të kushtëzuar IΔC aktuale:	6000a
Kohëzgjatja e shkeljes:	Shkelje e çastit 0.1sec
Gama e rrymës së mbetjeve:	0.5iδn ~ iΔN
Qëndrueshmëria elektro-mekanike:	4000 cikle
Çift rrotullues i fiksimit:	2.0nm
Terminali i lidhjes:	Terminal i shtyllës së terminalit të vidhave me kapëse

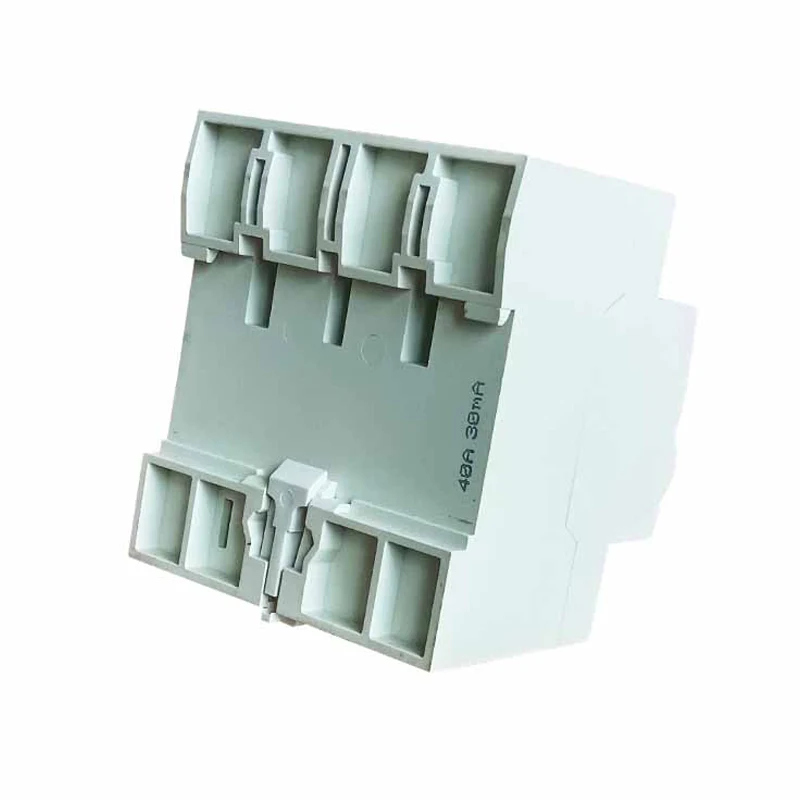

Instalimi:	Montim hekurudhor 35 mm DIN

Parimi i funksionimit

Parimi i funksionimit të RCCB bazohet në parimet e induksionit elektromagnetik dhe ekuilibrit aktual. Kur rryma e mbetur në qark kalon nëpër transformator, transformatori gjeneron një fluks magnetik përkatës. Ky fluks magnetik shndërrohet në një sinjal elektrik dhe përpunohet nga një qark elektronik. Kur sinjali elektrik i përpunuar arrin një prag të paracaktuar, RCCB shkakton mekanizmin e lëshimit për të vepruar, duke bërë që ndërprerësi të ndërpresë shpejt qarkun.

Karakteristikat kryesore

Ndjeshmëri e lartë: RCCB është e aftë të zbulojë rrymat e vogla të mbetura, zakonisht më pak se 30mA (vlera e saktë varet nga specifikimet e produktit), e cila ndihmon në ndërprerjen e qarqeve në kohë para se të ndodhin aksidentet e elektrokucionit.

Përgjigje e shpejtë: RCCB mund të ndërpresë shpejt qarkun brenda disa milisekondave pas zbulimit të rrymës së mbetur, e cila parandalon në mënyrë efektive aksidentet e goditjes elektrike dhe përhapjen e zjarreve elektrike.

E sigurt dhe e besueshme: RCCB miraton përbërës elektronikë të përparuar dhe mekanizëm shkëputjeje me besueshmëri të lartë dhe stabilitet. Në të njëjtën kohë, ajo gjithashtu ka funksione të mbrojtjes së mbingarkesës dhe me qark të shkurtër, të cilat mund të mbrojnë plotësisht sigurinë e qarqeve dhe pajisjeve.

Lehtë për t'u instaluar dhe mirëmbajtur: RCCB zakonisht miraton dizajn modular, strukturë kompakte dhe të lehtë për t’u instaluar. Ai gjithashtu ka lehtësi për tu inspektuar dhe të zëvendësojë kontaktet për mirëmbajtjen dhe inspektimin rutinë.

Skenarët e aplikimit

63A/100MA Qarku i rrymës së mbetur RCCB përdoret gjerësisht në një larmi situatash kur kërkohet mbrojtje elektrike, duke përfshirë por jo të kufizuar në:

Ndërtesat e banimit dhe komerciale: Për mbrojtjen e pajisjeve elektrike dhe sigurinë personale kundër aksidenteve të goditjes elektrike dhe zjarreve elektrike. Në shtëpi, RCCB -të zakonisht instalohen në kutitë e shpërndarjes si mbrojtja kryesore ose e degës për qarqet shtëpiake.

Linja e prodhimit industrial: Përdoret për të mbrojtur funksionimin normal të pajisjeve elektrike siç janë motorët, transformatorët, etj., Dhe për të parandaluar dëmtimin e pajisjeve dhe mbylljen e shkaktuar nga rrjedhja dhe mbingarkesa. Në fushën industriale, RCCBS zakonisht instalohet në fundin e hyrjes së energjisë së pajisjeve elektrike si pajisje mbrojtëse e pajisjeve.

Objektet publike: siç janë spitalet, shkollat, bibliotekat dhe vendet e tjera, RCCB përdoren për të siguruar funksionimin e sigurt të pajisjeve elektrike dhe përdorimin e sigurt të energjisë elektrike nga personeli. Këto vende zakonisht kanë kërkesa më të larta për sigurinë elektrike, kështu që RCCB -të përdoren më gjerësisht.
