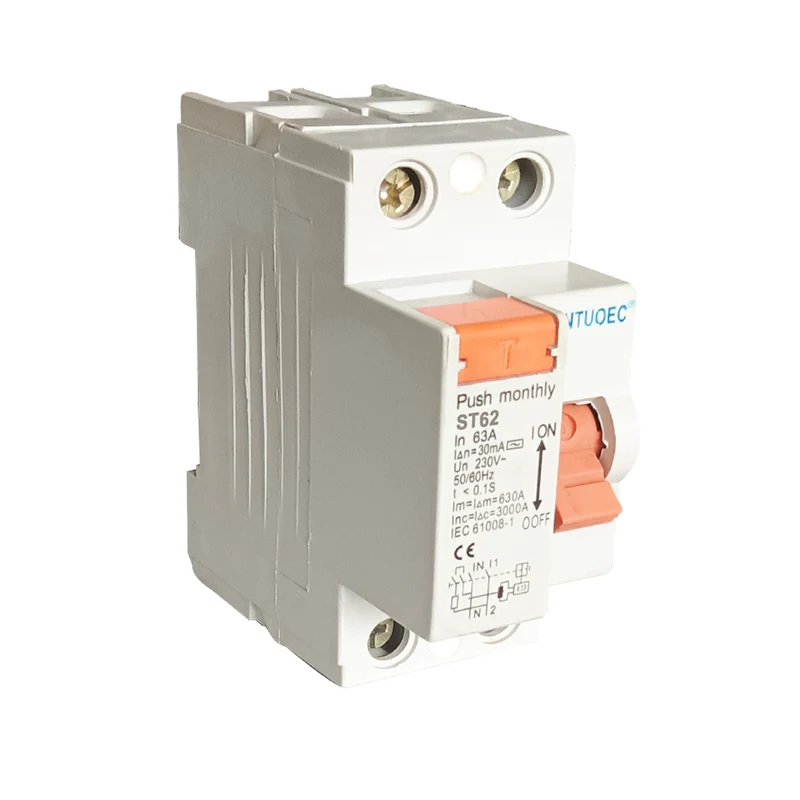

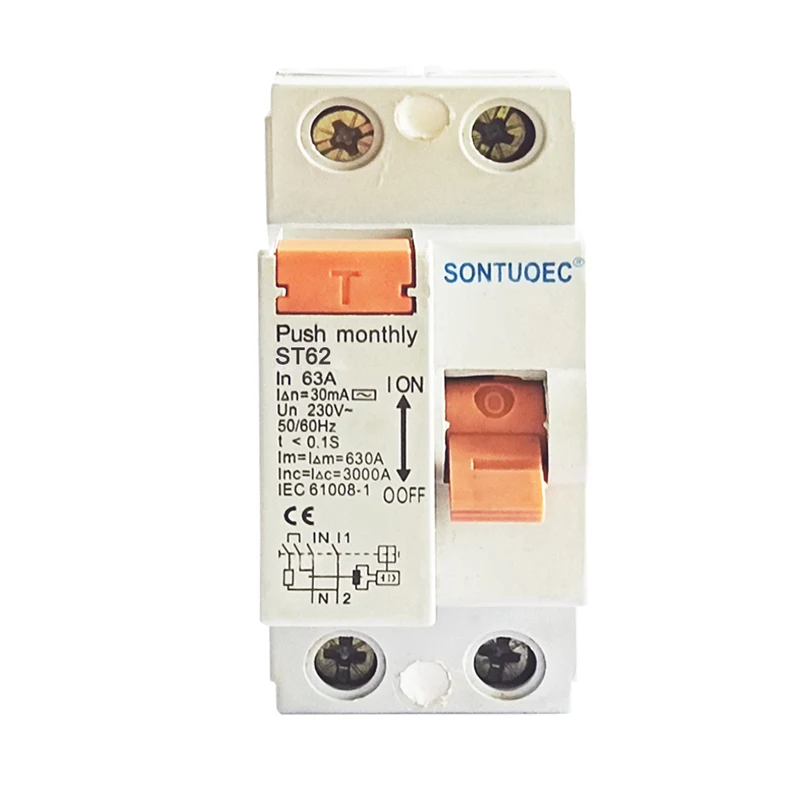

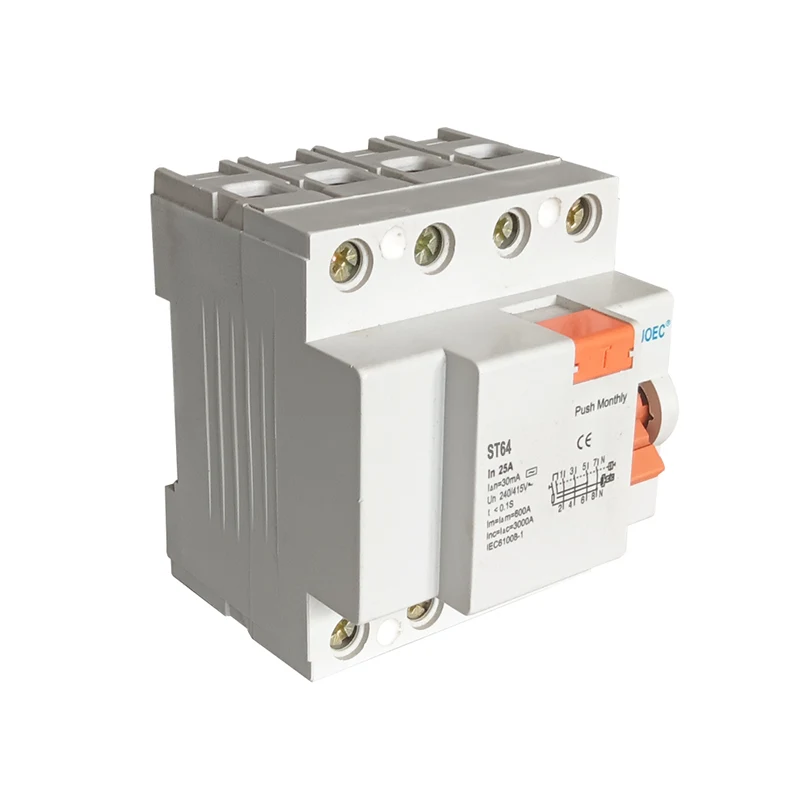

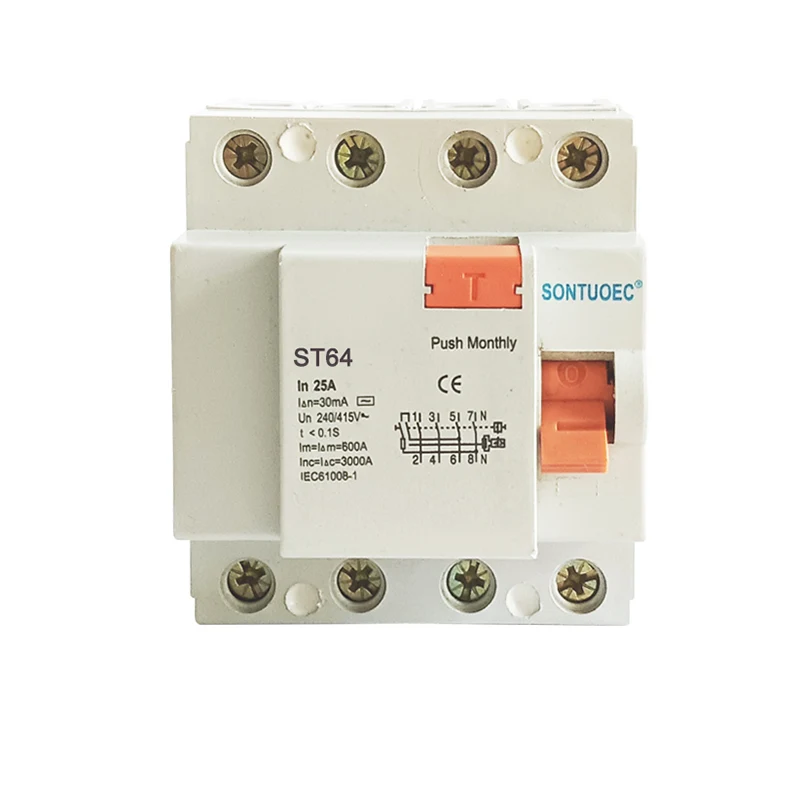

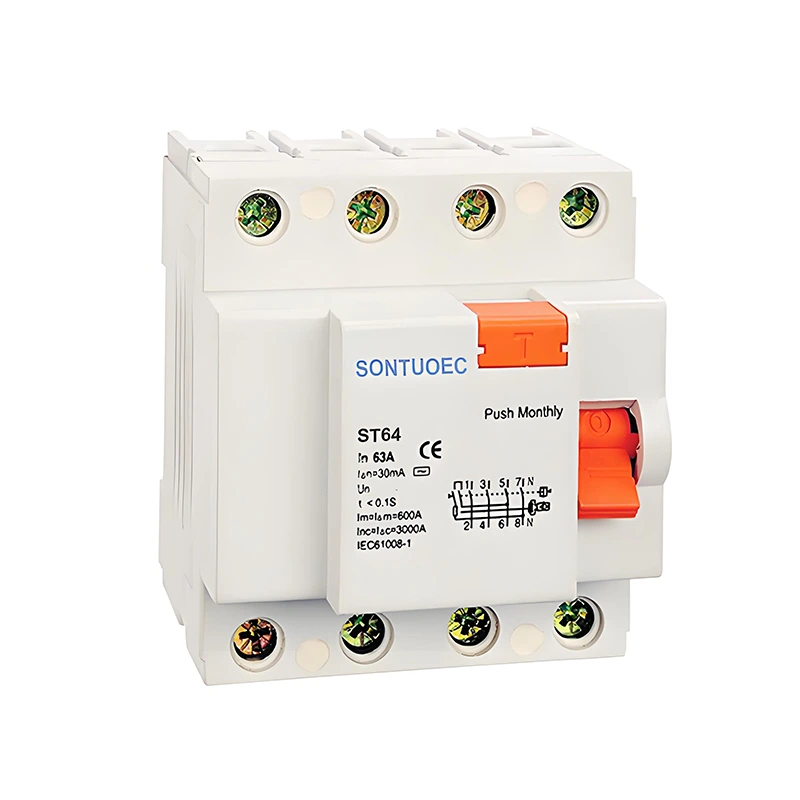

4p 63a /30mA ndërprerës aktual të rrymës

4P 63A /30MA Qarku i rrymës së mbetur të rrymës është një ndërprerës i rrymës së mbetur me katër pole (P), i cili ka një rrymë të vlerësuar prej 63A dhe një rrymë të mbetur të veprimit (d.m.th., rryma e veprimit të rrjedhjes) prej 30mA. Zjarret elektrike.

Model:ST60

Dërgo kërkesë

përshkrim i produktit

Standard:	IEC 61008-1
Modeli:	ST60
Karakteristikat e rrymës së mbetur:	Dhe, dhe
Poli nr.:	2p, 4p
Rryma e vlerësuar:	16a, 25a, 32a, 40a, 63a;
Tensioni i vlerësuar:	230/400V AC
Frekuenca e vlerësuar:	50/60Hz
Vlerësuar me rrymë operative të mbetura IΔN:	10mA, 30mA, 100mA, 300mA, 500mA
Vlerësuar me rrymë jo-funksionuese të mbetura I ΔNO:	≤0.5iδn
Vlerësuar i kushtëzuar me kushtëzues të shkurtër të rrymës Inc:	6000a
Vlerësuar i kushtëzuar i kushtëzuar me qark të shkurtër të kushtëzuar IΔC aktuale:	6000a
Kohëzgjatja e shkeljes:	Shkelje e çastit 0.1sec
Gama e rrymës së mbetjeve:	0.5iδn ~ iΔN
Qëndrueshmëria elektro-mekanike:	4000 cikle
Çift rrotullues i fiksimit:	2.0nm
Terminali i lidhjes:	Terminal i shtyllës së terminalit të vidhave me kapëse

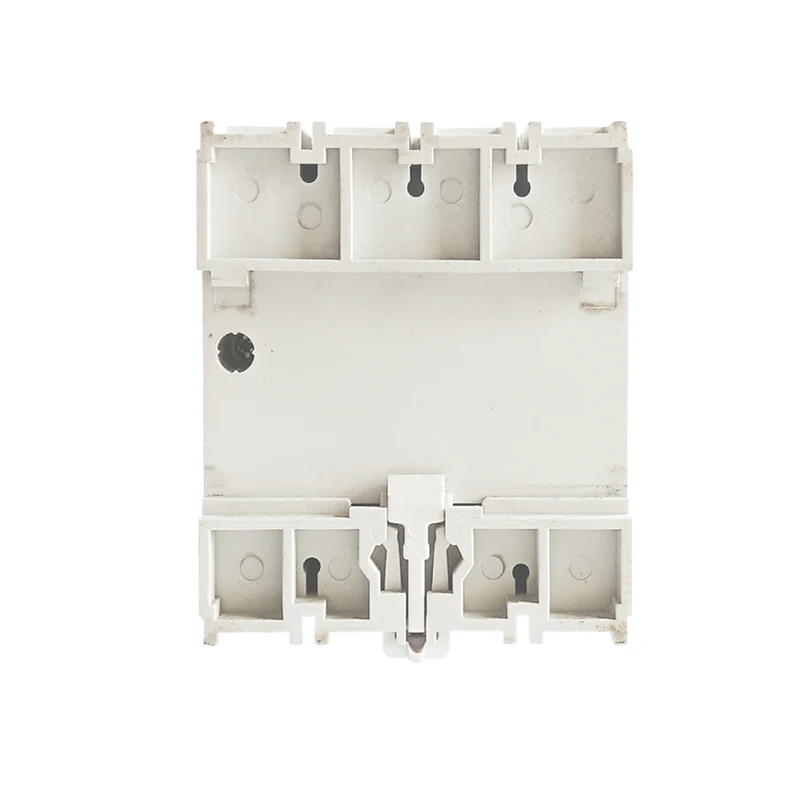

Instalimi:	Montim hekurudhor 35 mm DIN

Parimi i funksionimit

Parimi i punës i 4p 63A /30MA Breaker Circuit aktual i mbetur bazohet në parimin e induksionit elektromagnetik. Kur rryma e mbetur në qark tejkalon vlerën e caktuar, do të gjenerohet një fluks magnetik në proporcion me rrymën e mbetur, dhe kjo fluks do ta shtyjë mekanizmin e lëshimit për të vepruar, duke e bërë ndërprerësin të prerë shpejt qarkun. Në të njëjtën kohë, RCCB gjithashtu ka funksion të mbingarkesës dhe të mbrojtjes së qarkut të shkurtër, kur rryma në qark tejkalon vlerën e vlerësuar, ai gjithashtu shkakton veprimin e mekanizmit të zhveshjes.

Karakteristikat kryesore

Dizajni me katër pole: 4p do të thotë që ndërprerësi ka katër terminale, që zakonisht përdoren në qarqet me tre tela me tre faza ose me një fazë me tre tela me tre tela, të aftë për të prerë të gjitha rrymat fazore dhe zero (ose neutrale) në të njëjtën kohë.

Rryma me vlera të larta: Rryma e vlerësuar me 63A e bën ndërprerësin në gjendje të mbajë ngarkesa më të mëdha, të përshtatshme për mbrojtjen e pajisjeve elektrike me fuqi të lartë.

Zbulimi i ndjeshëm i rrjedhjeve: Vendosja e rrymës së veprimit të mbetur prej 30mA është shumë e ulët, e cila mund të zbulojë shpejt rrjedhje të vogla në qark dhe të ndërpresë qarkun në kohë për të siguruar sigurinë e personelit dhe pajisjeve.

E sigurt dhe e besueshme: RCCB miraton mekanizëm të përparuar të lëshimit dhe materiale kontakti me veti të shkëlqyera elektrike dhe mekanike, të cilat mund të sigurojnë ndërprerjen në kohë të qarkut në rast të gabimeve të tilla si mbingarkesa, qark i shkurtër dhe rrjedhje për të parandaluar aksidentet.

Skenar i aplikimit

4p 25A/30MA RCCB përdoret gjerësisht në një larmi situatash që kërkojnë mbrojtje elektrike, siç janë:

Ndërtesat e banimit dhe komerciale: Përdoren për të mbrojtur pajisjet elektrike dhe sigurinë personale, duke parandaluar aksidentet e shokut elektrik dhe zjarret elektrike.

Linjat e prodhimit industrial: Përdoren për të mbrojtur pajisjet elektrike siç janë motorët, transformatorët dhe pajisjet e tjera elektrike nga funksionimi normal, duke parandaluar dëmtimin e pajisjeve dhe mbylljen për shkak të rrjedhjes, mbingarkesës dhe arsye të tjera.

Objektet publike: siç janë spitalet, shkollat, bibliotekat dhe vendet e tjera, të përdorura për të siguruar funksionimin e sigurt të pajisjeve elektrike dhe përdorimin e sigurt të energjisë elektrike nga personeli.
