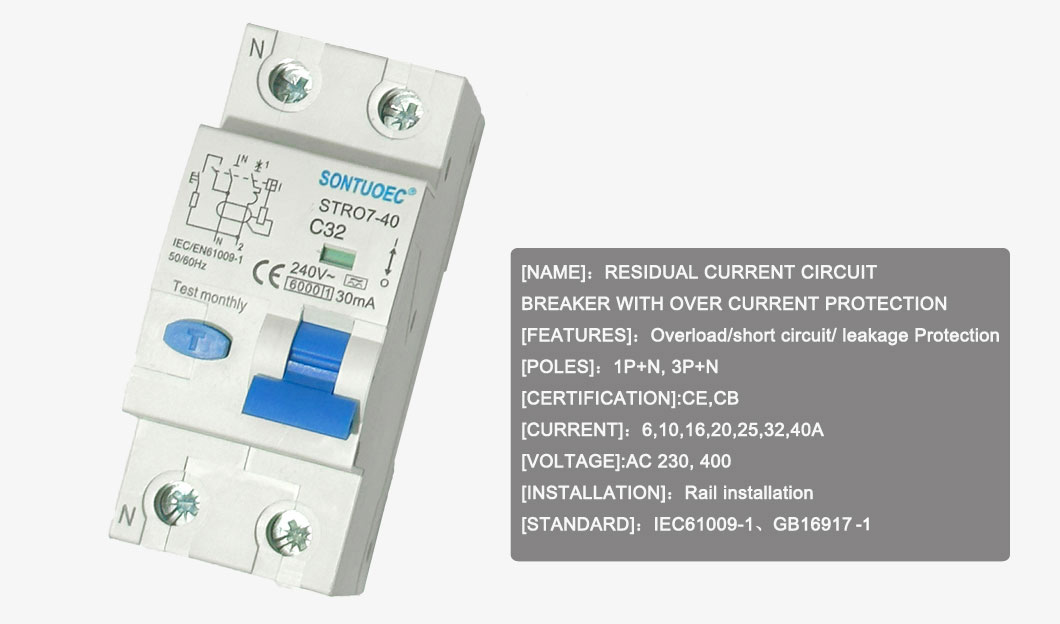

STRO7-40 RCBO, emri i plotë është ndërprerësi aktual aktual me mbrojtje të mbingarkuar. Shtë një pajisje e sigurisë elektrike që integron mbrojtjen e mbingarkesës, mbrojtjen e qarkut të shkurtër dhe mbrojtjen e rrjedhjeve, dhe përdoret gjerësisht në sistemet elektrike në zonat e banimit, komerciale dhe industriale për të siguruar sigurinë personale dhe funksionimin e sigurt të pajisjeve.Stro7-40 RCBO është një pajisje e rëndësishme e sigurisë elektrike me mbingarkesë, qark të shkurtër dhe mbrojtje të rrjedhjes. Duke kuptuar parimin e tij të punës, karakteristikat, skenarët e aplikimit dhe metodat e përzgjedhjes dhe instalimit, mund të përdorni më mirë dhe mirëmbani RCBO STRO7-40 për të siguruar funksionimin e sigurt të sistemeve elektrike.
Standard | IEC/EN 61009-1 |
Model |
STRO7-40 Lloji elektro-magnetik, lloji elektronik |
Karakteristikat e tanishme të mbetura |
Dhe/dhe |
Poli nr |

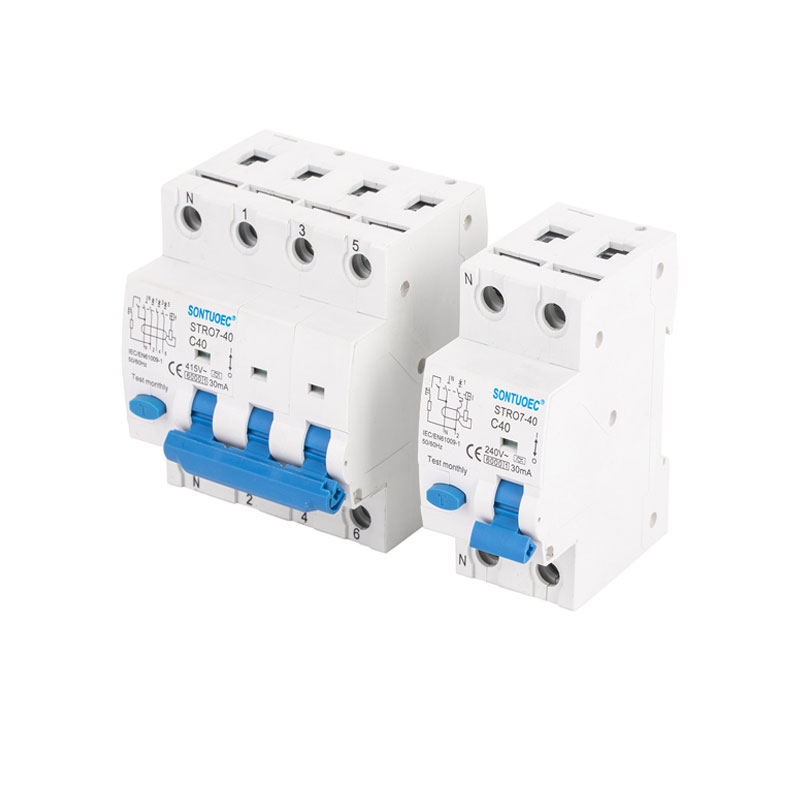

1p+n, 3p+n |
Rryma e vlerësuar (a) |
6a, 10a, 16a, 25a, 32a, 40a |
Kapacitet | 6ka |
Frekuenca e rikthyer (Hz) | 50/60 |
Tensioni i vlerësuar (V) |
240/415V; 230/400V |
Vlera e vlerësuar e rrymës së mbetjeve të mbetura |
10mA, 30mA, 100mA, 300mA, 500MA |
Qëndrueshmëri elektro-machanical |
Mbi 4000 cikle |
Certifikata: |
Kjo; Cb; Ssaa; |
Funksionet kryesore të STRO7-40 RCBO
Mbrojtja e mbingarkesës: Kur rryma në qark tejkalon vlerën e vlerësuar të RCBO STRO7-40, ajo automatikisht do të ndërpresë qarkun brenda një periudhe të caktuar kohe për të parandaluar mbinxehjen e qarkut dhe pajisjeve, duke shmangur kështu zjarrin dhe dëmtimin.
Mbrojtja e qarkut të shkurtër: Kur ndodh një qark i shkurtër në një qark, RCBO STRO7-40 do të ndërpresë shpejt qarkun për të parandaluar që rryma e qarkut të shkurtër të shkaktojë dëme serioze në qark dhe pajisje.
Mbrojtja e rrjedhjes: RCBO STRO7-40 është e aftë të zbulojë rrymën e mbetur (d.m.th., rryma e rrjedhjes) në një qark. Kur rryma e mbetur tejkalon pragun e caktuar, RCBO STRO7-40 do të ndërpresë qarkun në një periudhë shumë të shkurtër kohe për të parandaluar aksidentet e elektrokucionit dhe zjarret elektrike.
RCBO STRO7-40 përmban një detektor të brendshëm termik të udhëtimit magnetik (për mbingarkesë dhe mbrojtje të qarkut të shkurtër) dhe një detektor të rrymës së mbetur (për mbrojtjen e rrjedhjes). Kur rryma aktuale ose e mbetur në qark është jonormale, sulmuesi përkatës shkakton mekanizmin e shkeljes së RCBO STRO7-40, duke e bërë atë shpejt të prerë qarkun.
1. Tripper Termal Magnetik: Ai përdor fushën e nxehtësisë dhe magnetike të gjeneruar kur rryma kalon përmes përcjellësit për të shkaktuar shkeljen. Kur rryma është shumë e lartë, përcjellësi nxehet dhe gjeneron një fushë magnetike, duke bërë që bimetal brenda goditjes magnetike termike të përkulet ose magnetin për të tërhequr bërthamën e hekurit, duke shkaktuar kështu mekanizmin e shkeljes.
2. Detektor i rrymës Reziduale: Përdor një transformator rrymë sekuence zero për të zbuluar rrymën e mbetur në qark. Kur rryma e mbetur tejkalon pragun e caktuar, detektori i rrymës së mbetur do t'i dërgojë një sinjal mekanizmit të shkeljes për të ndërprerë qarkun.
Integrimi shumë-funksional: STRO7-40 RCBO integron funksionet e mbingarkesës, qarkut të shkurtër dhe mbrojtjes së rrjedhjes, duke thjeshtuar hartimin dhe instalimin e sistemeve elektrike.
Ndjeshmëri e lartë: RCBOS STRO7-40 mund të zbulojë shpejt dhe të ndërpresë rrymat jonormale dhe të mbetura në qark, duke siguruar mbrojtje të besueshme.
Lehtë për t'u instaluar dhe mirëmbajtur: RCBOS STRO7-40 zakonisht modulohen për instalim dhe mirëmbajtje të lehtë.
Siguri e lartë: RCBOS STRO7-40 testohen dhe çertifikohen në mënyrë rigoroze për siguri dhe besueshmëri të lartë për të siguruar funksionimin e sigurt të sistemeve elektrike.
RCBOS STRO7-40 përdoren gjerësisht në sistemet elektrike në sektorët e banimit, komercial dhe industrial, veçanërisht ato që kërkojnë mbingarkesë të njëkohshme, qark të shkurtër dhe mbrojtje të rrjedhjes së tokës. Ato zakonisht instalohen në kutitë e shpërndarjes, tabelat e çelsave ose dollapët e kontrollit për të mbrojtur qarqet dhe pajisjet nga dëmtimet e shkaktuara nga rryma dhe tensioni jonormal, dhe për të parandaluar elektrokucionin.
