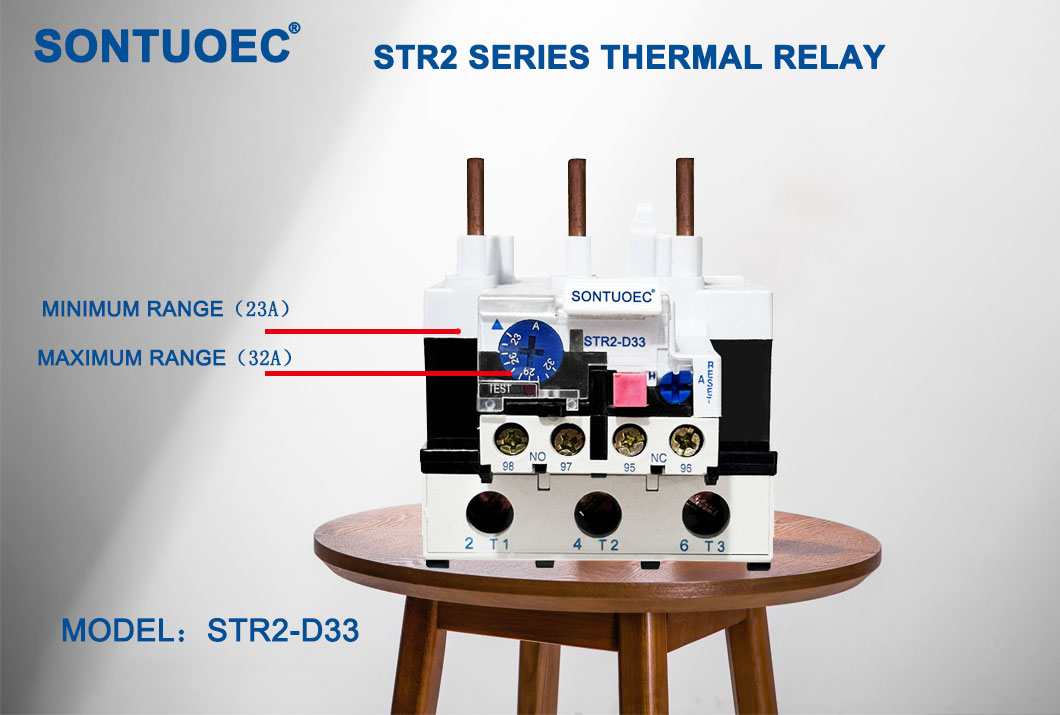

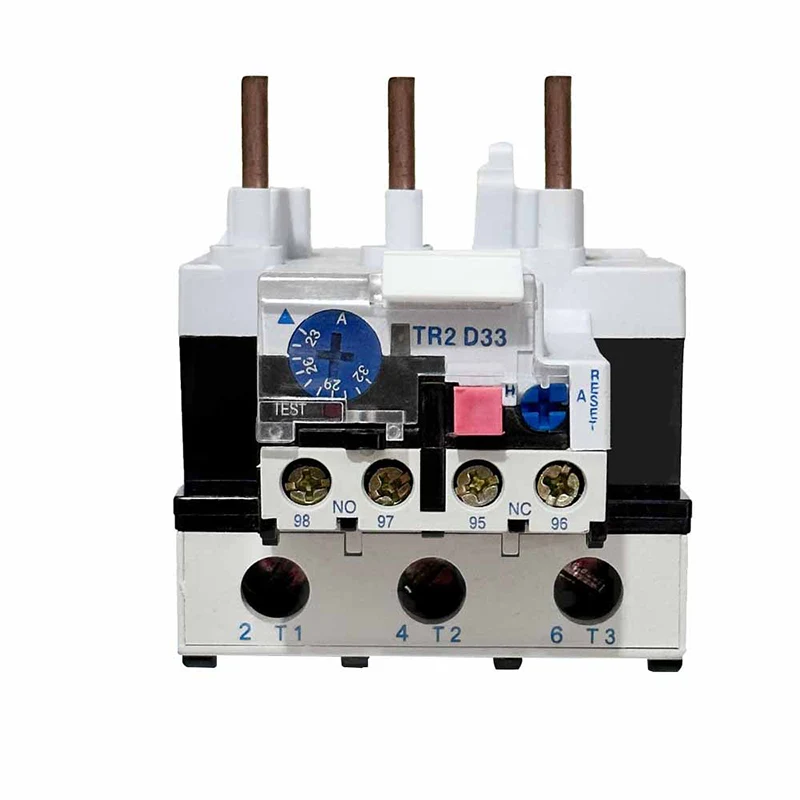

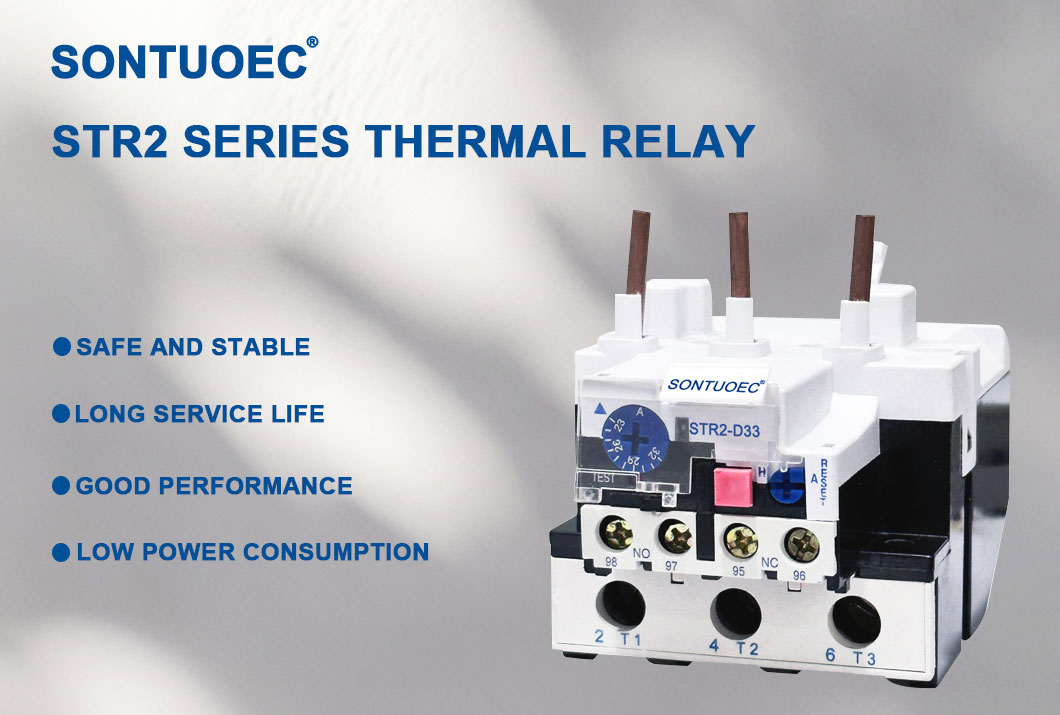

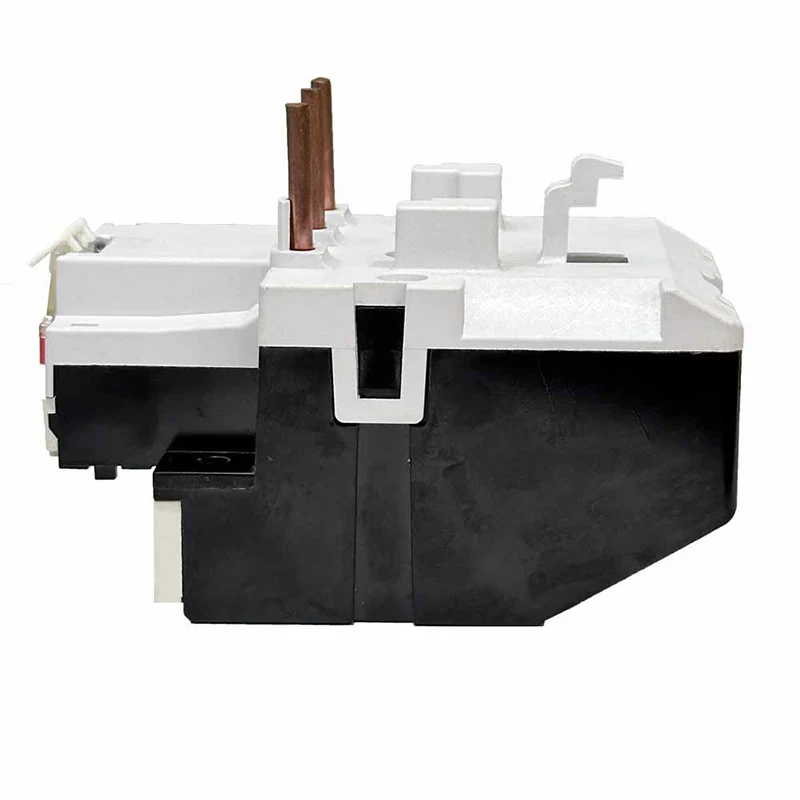

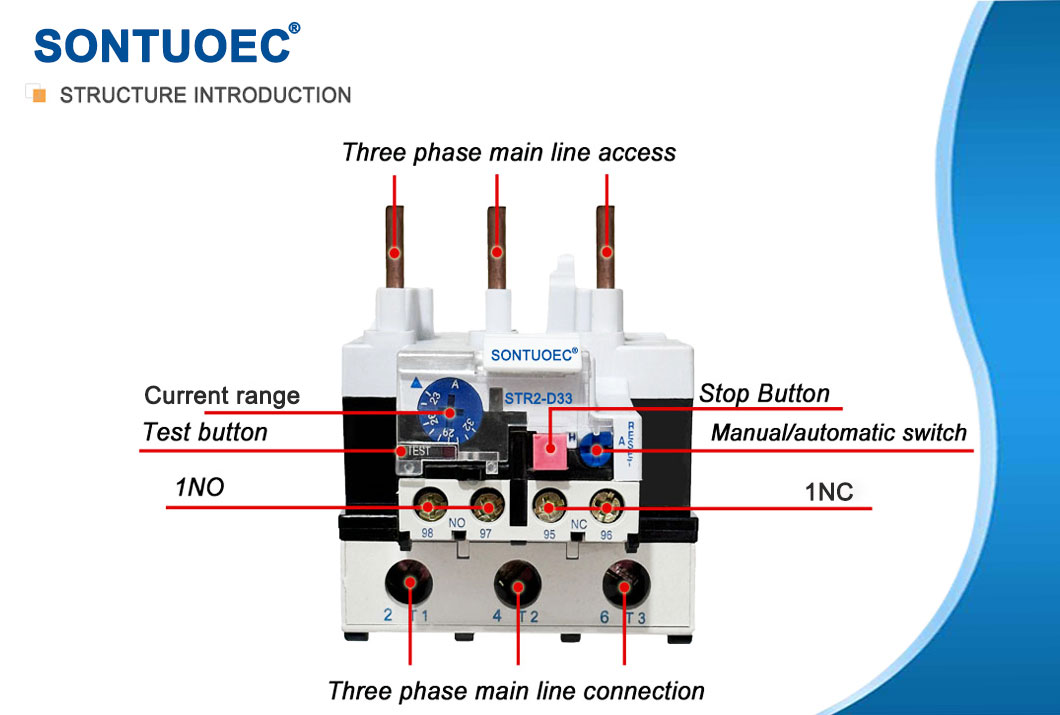

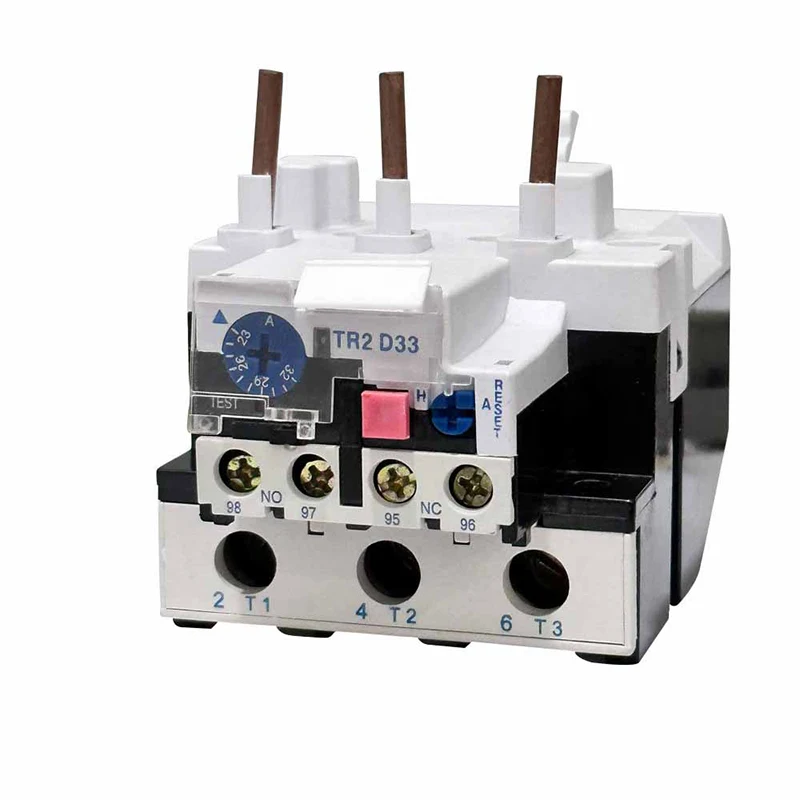

Stafetë e mbingarkesës termike STR2-D33

Reletë e mbingarkesës termike STR2-D33 funksionojnë në parimin e efektit termik të rrymës elektrike. Kur një motor është i mbingarkuar, rryma e tij rritet, duke bërë që elementi i ngrohjes brenda stafetës së mbingarkesës termike të nxehet. Kjo nxehtësi transferohet në bimetal, e cila është bërë nga dy metale me koeficientë të ndryshëm të zgjerimit termik, kështu që përkulet kur nxehet. Kur lakimi arrin një pikë të caktuar, ajo shkakton një pajisje mekanike, zakonisht një kontakt, i cili shkëput furnizimin me energji elektrike në motor, duke e mbrojtur kështu nga dëmtimi.

Dërgo kërkesë

përshkrim i produktit

Specifikimet:

Produkt Emër	Stafetë e mbingarkesës termike
Model	ST2-D33
Material	Përbërës plastikë, elektronikë
Termik Kontakt	1no+1nc
Termik Rrymë e ritralizuar	23A-93A	Pls shënoni rrymën radhit
STR2-93	Gama e rregullueshme aktuale (a) Gama e vendosjes	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	STR2-95
Frekuencë	660V
Klasa e rrumbullakët	50/60Hz
Ngjyrë	Siç tregohet fotografia

Parametrat kryesorë teknik

Model	I vlerësuar aktual	JO	Gama e Vendosjes (A)	Për kontaktor
STR2-25	25	1301	0,1 ～ 0,12 ～ 0,14 ～ 0,16	STR2-9 ～ 32
		1302	0,16 ～ 0.19 ～ 0.22 ～ 0.25
		1303	0.25 ～ 0.3 ～ 0.35 ～ 0.4
		1304	0.4 ～ 0.05 ～ 0.63
		1305	0.63 ～ 0.8 ～ 0.9 ～ 1
		1306	1 ～ 1.2 ～ 1.4 ～ 1.6
		1307	1.6 ～ 1.9 ～ 2.2 ～ 2.5	STR2-12 ～ 32
		1308	2.5 ～ 3 ～ 3.5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5.5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	STR2-12 ～ 32
		1322	17 ～ 21 ～ 25	STR2-12 ～ 32
		1353	23 ～ 32	STR2-25/32 (LC1-D25/32)
STR2-36	36	2353	23 ～ 26 ～ 29 ～ 32	STR2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	STR2-32
		2353	30 ～ 40	STR2-32
STR2-93	93	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	STR2-95
STR2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

Funksionet kryesore

Mbrojtja e mbingarkesës: Kur ngarkesa e motorit tejkalon vlerën e tij të vlerësuar, stafeta e mbingarkesës termike do të ndërpresë furnizimin me energji elektrike për të parandaluar mbinxehjen dhe dëmtimin e motorit.

Mbrojtja e mbinxehjes: Nëse motori mbinxeh për ndonjë arsye (p.sh. temperatura e lartë e ambientit ose shpërndarja e dobët e nxehtësisë), stafeta e mbingarkesës termike gjithashtu do të ndërpresë furnizimin me energji elektrike.

Funksioni i indikacionit: Shumë stafetë të mbingarkesës termike kanë një funksion indikues, i cili sinjalizon ose ndryshon statusin kur motori është i mbingarkuar ose i mbinxehur, në mënyrë që operatori të mund të gjejë dhe të marrë masa në kohë.

Seria e stafetës automatike STR2-D e stafetës së mbingarkesës termike mund të përdoret në qarkun e 50/60 Hz, tensioni i vlerësuar i izolimit 660 V, me vlera të vlerësuara 0.1-93A për mbrojtjen e pushimit fazor kur motori elektrik është i mbingarkuar, stafeta ka mekanizëm të ndryshëm dhe kompensimin e temperaturës mund të futet në ST1 Seria Kontaktuesi AC, është më i përparuari termik i përkohshëm në Ninet në Botën në Botën e Bota me të cilat mund të jenë të kufizuara me Botën me të cilat mund të jenë të kufizuara në Botë, 60947-1.

Skenarët e aplikimit

Reletë e mbingarkesës termike përdoren gjerësisht në një shumëllojshmëri të mjediseve industriale dhe tregtare, veçanërisht në pajisjet që kërkojnë disqe motorike elektrike. Për shembull, ato përdoren në pompa, kompresorë, tifozë, transportues dhe një shumëllojshmëri të pajisjeve të tjera mekanike për të siguruar që pajisjet e tilla mund të mbyllen me siguri në rast të një gjendje të mbingarkuar ose të mbinxehjes.

Përzgjedhja dhe instalimi

Kur zgjidhni një stafetë të mbingarkesës termike, duhet të merren parasysh faktorë të tillë si vlerësimi i energjisë së motorit, mjedisi operativ dhe karakteristikat e ngarkesës. Shtë gjithashtu e nevojshme të sigurohet që rryma e vlerësuar e stafetës së mbingarkesës termike të përputhet me rrymën e vlerësuar të motorit dhe se ajo ka karakteristika të përshtatshme për mbingarkesë dhe mbinxehje të mbrojtjes.

Kur instaloni një stafetë të mbingarkesës termike, duhet të ndiqni udhëzimet e prodhuesit dhe të siguroheni që ai të jetë i lidhur siç duhet me qarqet e energjisë dhe kontrollit të motorit. Për më tepër, stafet e mbingarkesës termike duhet të inspektohen dhe mirëmbahen rregullisht për të siguruar funksionimin e duhur dhe jetën e gjatë të shërbimit.

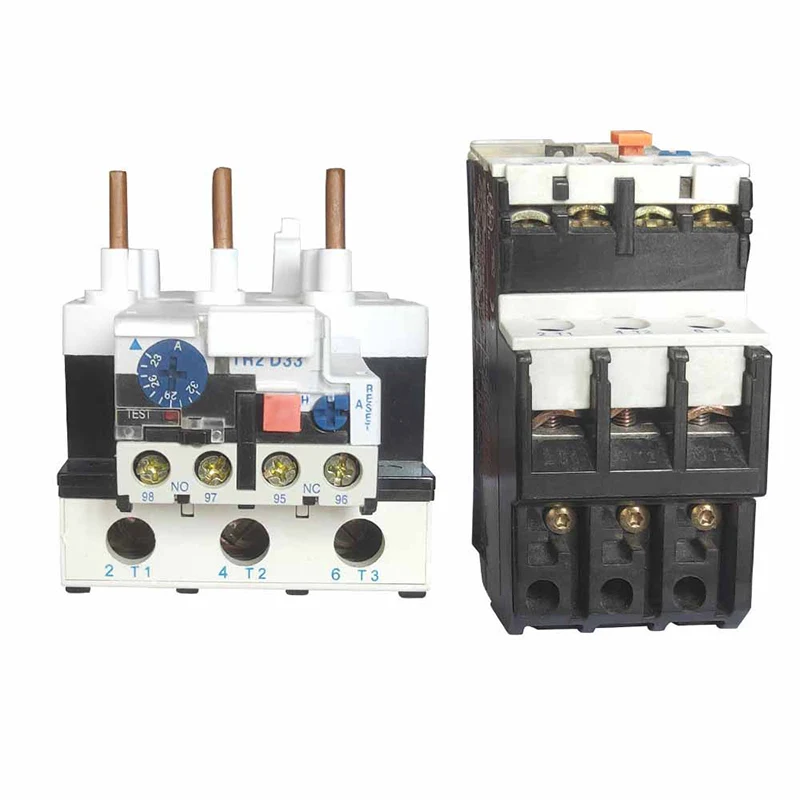

STR2-D33 Thermal Overload Relay
