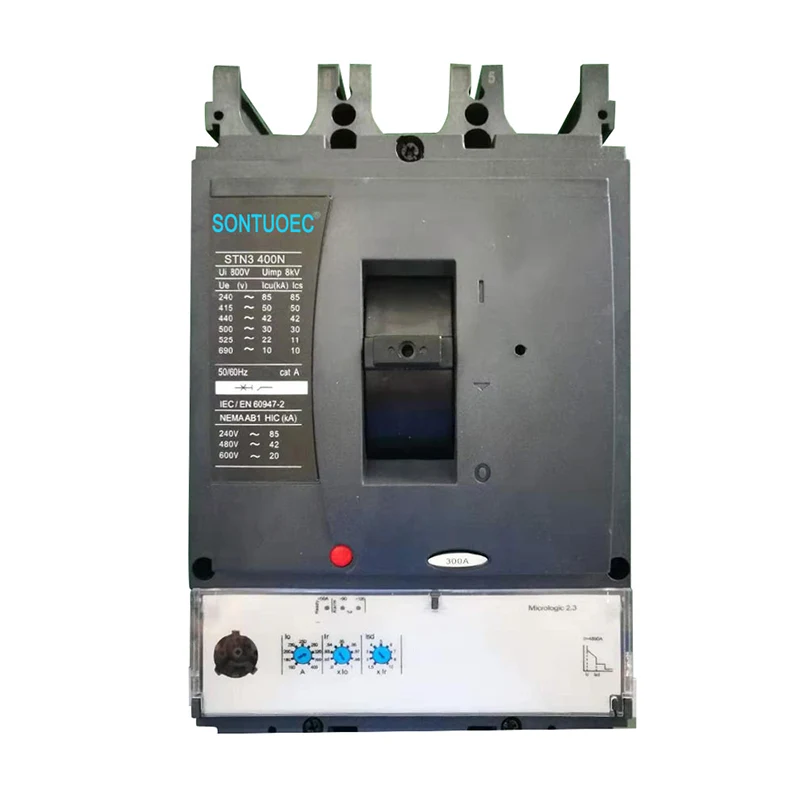

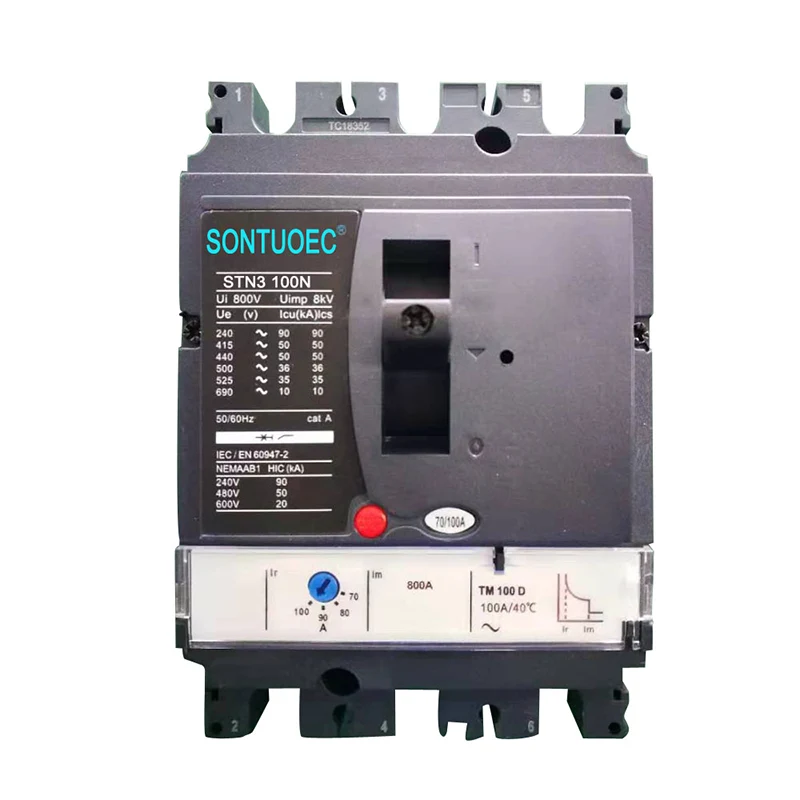

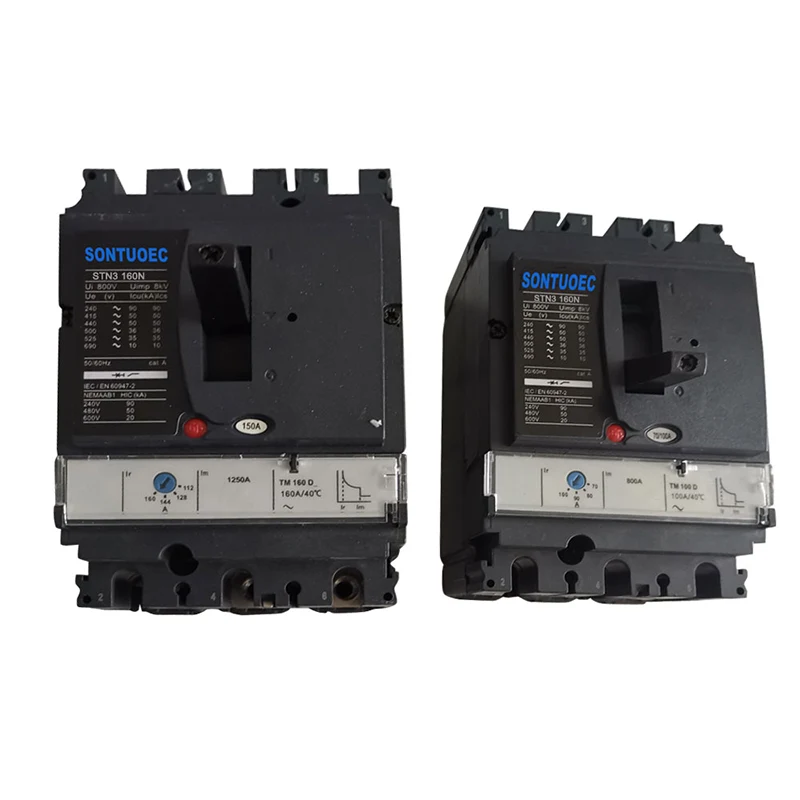

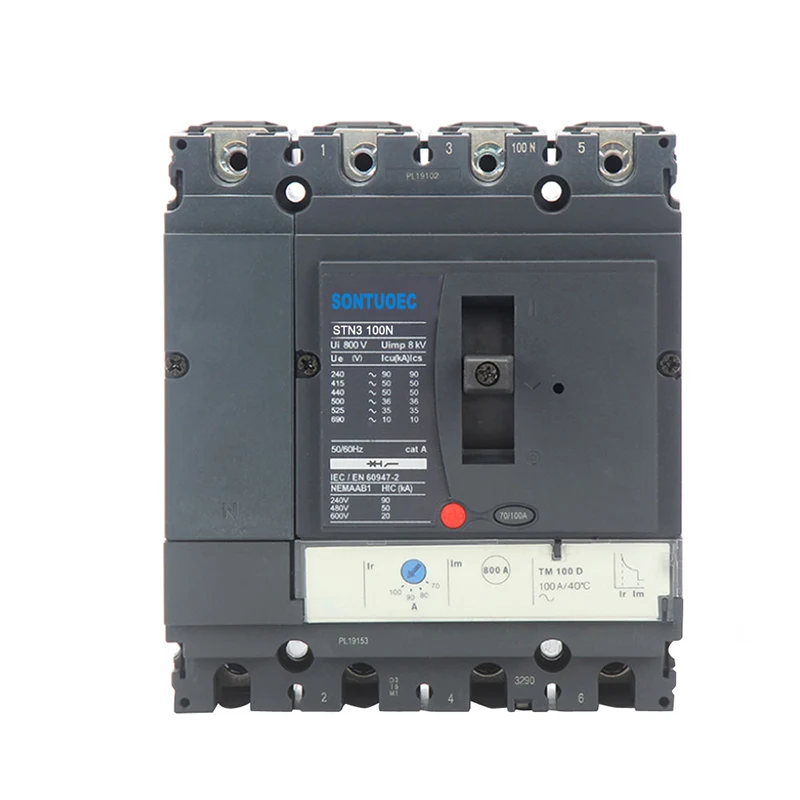

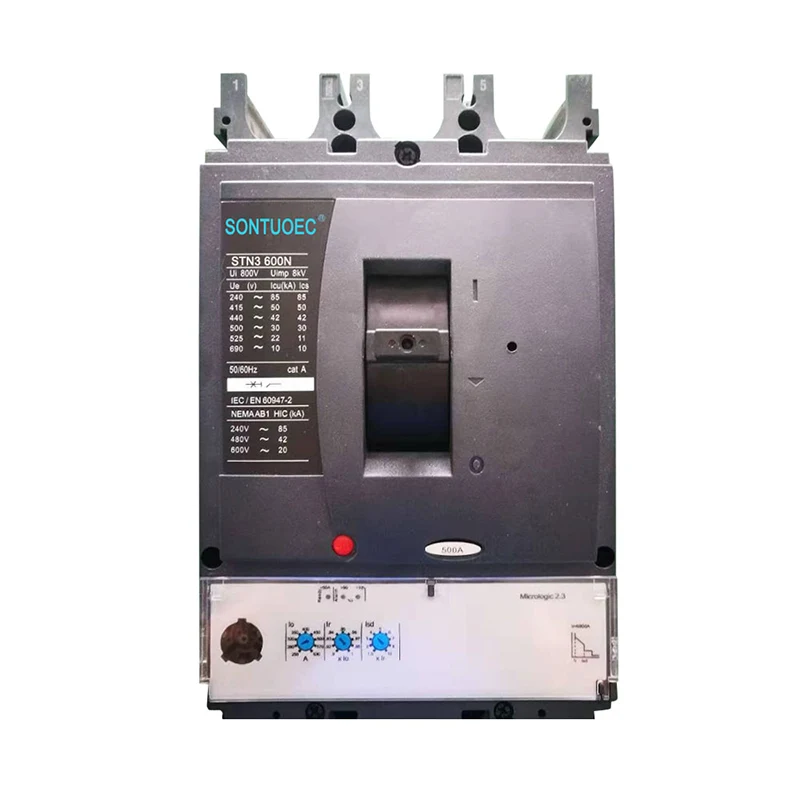

Ndërprerësi i qarkut të formuar të tipit STN3

Ndërprerësi i Qarkut të Rastit të Formuar të tipit STN3 është një zgjidhje e besueshme dhe e përparuar për mbrojtje elektrike në aplikime të ndryshme. Dizajni i tij kompakt, tiparet gjithëpërfshirëse të mbrojtjes dhe aftësitë e komunikimit e bëjnë atë një zgjedhje ideale për sistemet moderne elektrike.

Model:STN3

Dërgo kërkesë

përshkrim i produktit

Specifikime	Stn3 100				Stn3 160				Stn3 250				Stn3 400				Stn3 630
Rryma e kornizës (a)	100				160				250				400				630
Numri i shufrave	3		4		3		4		3		4		3		4		3		4
Kapaciteti përfundimtar i thyerjes (ICU, KA)	F	N		H	F	N		H	F	N		H	F	N		H	F	N		H
AC220 / 240V (nga)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
AC380/415V (KA)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
Tension i vlerësuar i izolimit	AC800V
Tension i vlerësuar i punës	AC690V
Rryma e vlerësuar, shkelje termike, TMD, a	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
Rryma e vlerësuar, shkelje elektronike, MIC, a	40, 100				40, 100, 160				100, 160, 250				250,				250, 400,
													400				630
Pajisje ndihmëse, vigjilente, faji	Ose/sd/sde/sdx
Shunt & nën spirale të tensionit	MX/MN
Jetë mekanike	50000				40000				20000				15000				15000
Jetë elektrike	30000				20000				10000				6000				4000

Modeli nr.	STN3
Standard:	IEC 60947-2
Medium harkues	Ajër
Strukturë	MCCB
Lloj	Ndërprerës i çështjes Moulede
Certifikatë	Pasqyrë
Miratime	CE, ISO9001
Koha e dorëzimit	Brenda 20 ditëve
Specifikim	63A-630A
Origjinë	Wenzhou Zhanjiang
Kapacitet prodhimi	2000 pjesë/javë
Shpejtësi	Ndërprerës i tipit normal
Instalim	I fiksuar
Numri i poleve	3p 4p
Funksion	Ndërprerës konvencional, Mbrojtja e dështimit të ndërprerjes së qarkut, Mbrojtja e tepërt
Çmim	Çmimi i fabrikës
Koha e garancisë	12 muaj
Pako transporti	Kuti/kartoni i brendshëm
Markë tregtare	Esoueec, wzscec, esutune, imdec
Kodi HS	8536200000

Karakteristikat kryesore

• Mbrojtja dhe funksionaliteti: Këta ndërprerë ofrojnë mbrojtje gjithëpërfshirëse për sistemet elektrike, përfshirë mbingarkesën dhe mbrojtjen me qark të shkurtër. Ato janë krijuar për të shkëputur automatikisht qarkun kur ndodh një gabim, duke parandaluar dëmtimin e pajisjeve dhe sigurimin e sigurisë.

• Rryma e guaskës dhe rryma e vlerësuar: rryma e guaskës (p.sh., 160N) tregon kapacitetin maksimal të zgjerueshëm të ndërprerjes së banesave të ndërprerësit. Rryma e vlerësuar (p.sh., 100A) është rryma maksimale normale e funksionimit Qarku nuk duhet të kalojë për të parandaluar shkeljen për shkak të mbingarkesës.

• Konfigurimet e polit: Në dispozicion në konfigurimin me 3 pole (3p) dhe 4-pol (4p), të përshtatshme për sisteme dhe aplikacione të ndryshme elektrike.

• Njësitë elektronike të udhëtimit: Njësitë e përparuara të udhëtimit elektronik ofrojnë aftësi të sakta matje dhe komunikimi, duke lejuar monitorimin dhe diagnostikimin në kohë reale të parametrave elektrikë.

• Dizajni kompakt: Seria kompakte NSX, në veçanti, është e njohur për modelin e tij kompakt, i cili kombinon efikasitetin e energjisë, matjen, menaxhimin dhe mjetet e komunikimit.

Aplikime

• Përdorimi industrial: Përdoret gjerësisht në mjediset industriale për shpërndarjen dhe mbrojtjen e energjisë elektrike në pajisje dhe makineri të ndryshme.

• Energjia dhe infrastruktura: I përshtatshëm për aplikime në rrjetet e shpërndarjes së energjisë dhe projektet e infrastrukturës.

• Tregtar dhe banim: Përdoret gjithashtu në ndërtesat tregtare dhe shtëpitë e banimit për sistemet e shpërndarjes kryesore dhe sekondare.

Karakteristika shtesë të serisë kompakte NSX

• Mbrojtje e zgjeruar: Karakteristika të tilla si kontaktet me rotacion të dyfishtë dhe shkelja e energjisë sigurojnë mbrojtje të besueshme ndaj gabimeve.

• Koordinimi selektiv: Selektiviteti i përmirësuar ndihmon në ruajtjen e vazhdimësisë së furnizimit me energji elektrike në qarqet e pa ndikuara gjatë gabimeve.

• Aftësitë e komunikimit: Moduli i komunikimit MODBUS dhe BSCM (Moduli i Kontrollit të Statusit të Breaker) Aktivizoni transmetimin e të dhënave midis ndërprerësit dhe një sistemi mbikëqyrës.

• Ekrani dhe Monitorimi: LED "Ready" dhe treguesit e tjerë ofrojnë informacione për statusin në kohë reale, ndërsa njësia e ekranit të dyerve të kabinetit FDM121 mund të tregojë parametra të ndryshëm të matur.

• Mirëmbajtja dhe konfigurimi: Treguesit e mirëmbajtjes tregojnë veshin në kontakte, profilet e ngarkesës dhe numërimin e operacionit, duke ndihmuar në mirëmbajtjen parashikuese.

Instalimi dhe mirëmbajtja

• Instalimi: Ndiqni udhëzimet e prodhuesit për instalimin e duhur, duke siguruar pastrime minimale dhe duke përdorur pajisje të përshtatshme për montim.

• Mirëmbajtja: Inspektimi i rregullt dhe testimi i ndërprerësve rekomandohet për të siguruar që ato funksionojnë në mënyrë korrekte dhe të sigurojnë mbrojtje të vazhdueshme.
