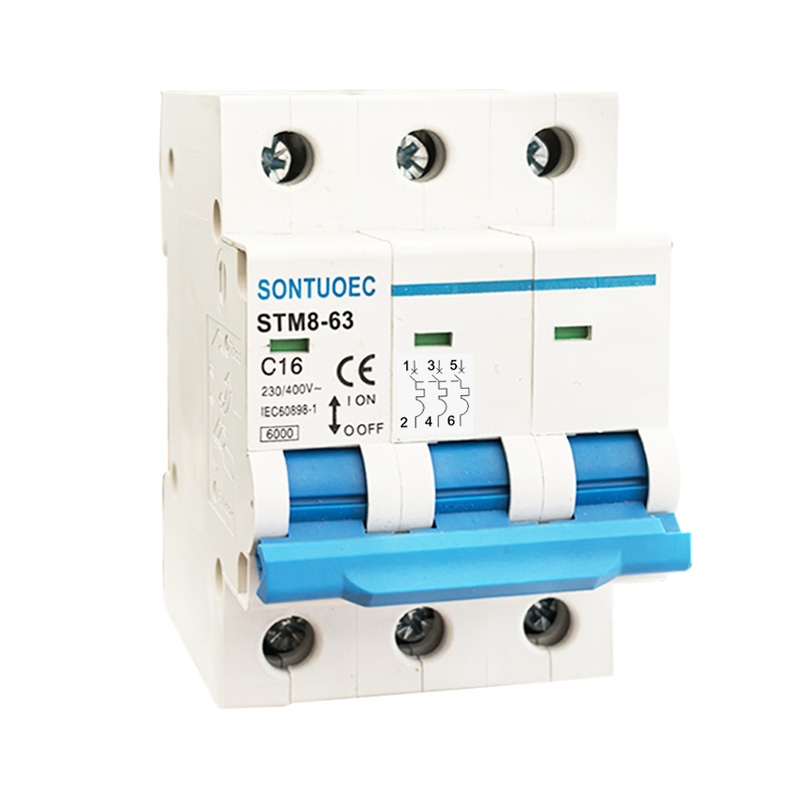

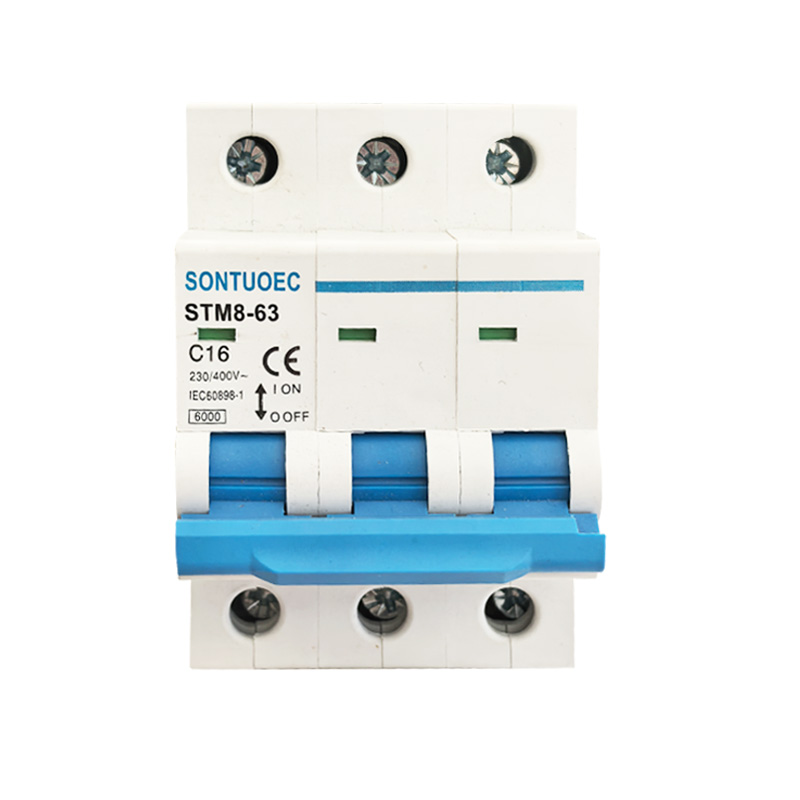

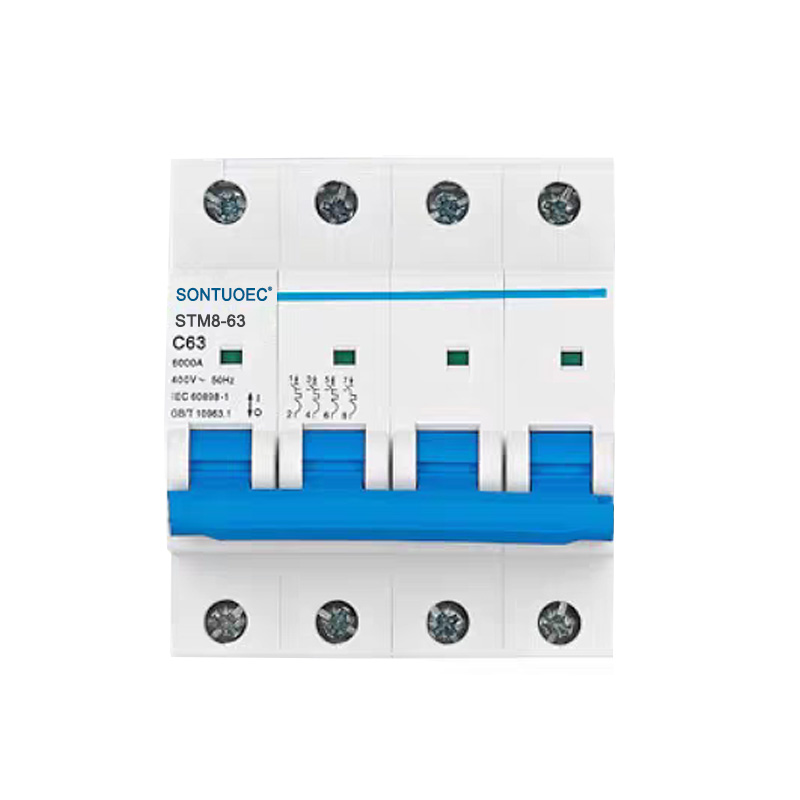

STM8-63 Breaker i qarkut miniaturë 6KA 1P 2P 3P 4P 16A 230/400V

Sontuoec është një nga furnizuesit/prodhuesit kinezë të specializuar në prodhimin e pajisjeve të ndryshme elektrike të vogla STM8-63 Breaker Miniature Circuit 6KA 1P 2P 3P 4P 16A 230/400V ka tiparet e strukturës të avancuar, performanca e besueshme, kapaciteti i thyer i lartë, pamja elegante dhe guaska e tij dhe pjesët e bëra nga materiali me rezistencë të fortë, të fortë të flakës së flakës. Isshtë i përshtatshëm për sistemin e energjisë prej AC 50/60Hz, tension të vlerësuar me 230/400V, dhe vlerësuar rrymë deri në 63A. Ajo është aplikuar kryesisht në ndërtesën e zyrave, vendbanimin, për ndriçimin, shpërndarjen e energjisë dhe mbingarkesën dhe mbrojtjen e qarkut të shkurtër të pajisjeve. Normalisht, ai gjithashtu mund të përdoret si transferimi jo i shpeshtë i sistemit të energjisë. Ai përputhet me standardet IEC60898-1.

Model:STM8-63

Dërgo kërkesë

përshkrim i produktit

Specifikimet:

	Standard		IEC/EN 60898-1
Karakteristikat elektrike	I vlerësuar rrymë në	A	1,2,4,6,10,16,20,25,32,40,50,63
	Shufra	P	1,2,3,4
	Tensioni i vlerësuar UE	V	Acar 230, 400
	Tensioni i izolimit UI	V	500
	Frekuencë e vlerësuar	Hz	50/60
	Kapaciteti i vlerësuar i thyerjes	A	3000, 4500, 6000
	Impulsi i vlerësuar i reziston tensionit (1.2/50) UIMP	V	4000
	Tensioni i provës dielektrike në ind.freq.for 1 min	Kv	2
	Diplomë		2
	Karakteristikë e lëshimit termo-magnetik		B, c, d
Karakteristikat mekanike	Elektrik jetë	t	4000
	Jetë mekanike	t	10000
	Gradë mbrojtjeje		IP20
	Temperatura e referencës për vendosjen	ºC	30
	i elementit termik	ºC	30
	Temperatura e ambientit	ºC	-5 ~+40 (speciale Aplikimi Ju lutemi referojuni
	(me mesataren ditore ≤35ºC)	ºC	temperaturë korrigjimi i kompensimit)
	Temperatura e ruajtjes	ºC	-25 ~+70
Instalim	Përfundimtar Lloji i lidhjes		Lloj kabllo/pin shirit
	Madhësia e terminalit në krye/fund për kabllo	mm²	25
	Madhësia e terminalit në krye/fund për kabllo	Mbërthej	18 Mars
	Madhësia terminale e sipërme/fundi për shirit	mm²	25
	Madhësia terminale e sipërme/fundi për shirit	Mbërthej	18 Mars
	Shtrëngues çift rrotullues	N^*m	2
	Shtrëngues çift rrotullues	Në lbs	18
	Në rritje		në DIN hekurudhor EN 60715 (35 mm) me anë të pajisjes së shpejtë të klipit
	Lidhje		Nga i sipërm dhe i poshtëm

Funksionet kryesore të ndërprerësit miniaturë STB1-63

1. Mbrojtja e ngarkesës: Kur rryma në qark tejkalon vlerën e vlerësuar të MCB, ndërprerësi i miniaturës STM8-63 6KA 1P 2P 3P 4P 16A 230/400V automatikisht do të ndërpresë qarkun brenda një periudhe të caktuar kohe për të parandaluar që qarkullimi dhe pajisjet nga mbinxehja.

2. Mbrojtja e qarkut të qarkut: Kur ndodh një qark i shkurtër në qark, ndërprerësi i qarkut miniaturë STB1-63 ndërpreu menjëherë qarkun për të parandaluar që rryma e qarkut të shkurtër të dëmtojë qarkun dhe pajisjet.

3. Mbrojtja e fluturimit (disa MCB kanë këtë funksion): Për MCB me mbrojtje të rrjedhjes, kur ka rrjedhje në qark, ndërprerësi i qarkut miniaturë STB1-63 shpejt ndërpreu qarkun për të mbrojtur sigurinë personale.

Parimi i funksionimit të MCBS

MCB zakonisht përmbajnë një detektor termik magnetik ose elektronik të udhëtimit brenda, i cili përdoret për të zbuluar ndryshimet në rrymë në qark. Kur rryma është jonormale, sulmuesi shkakton mekanizmin e shkeljes së MCB, duke shkaktuar Breakerto të qarkut miniaturë STB1-63 shpejt preu qarkun.

1. Sulmuesi magnetik i termikut: Përdor nxehtësinë e gjeneruar kur rryma kalon përmes përcjellësit për të shkaktuar shkeljen. Kur rryma është shumë e madhe, përcjellësi nxehet, duke bërë që bimetal brenda sulmuesit magnetik termik të përkulet, duke shkaktuar kështu mekanizmin e shkeljes.

2.LECTRONIK STRIKER: Përdor përbërësit elektronikë për të zbuluar ndryshimet e rrymës dhe për të kontrolluar veprimin e mekanizmit të shkeljes. Kur zbulohet një rrymë jonormale, sulmuesi elektronik dërgon një sinjal në mekanizmin e shkeljes për të ndërprerë qarkun.

Skenarët e aplikimit të MCB

MCB -të përdoren gjerësisht në sistemet elektrike në zonat e banimit, tregtar dhe industrial për të mbrojtur qarqet dhe pajisjet nga dëmtimet e shkaktuara nga rrymat jonormale. Ato zakonisht instalohen në kutitë e shpërndarjes, tabelat e çelsave ose dollapët e kontrollit dhe përdoren si çelësi kryesor ose çelësi i degës së një qarku.

Përzgjedhja dhe instalimi i MCBS

1. Zgjedhja: Kur zgjidhni MCB, duhet të merrni parasysh faktorë të tillë si rryma e vlerësuar e qarkut, niveli i tensionit, karakteristikat e mbrojtjes dhe nëse kërkohet mbrojtje e rrjedhjes. Shtë gjithashtu e rëndësishme të sigurohet që ndërprerësit e zgjedhur të qarkut miniaturë STB1-63 me standardet dhe rregulloret lokale të sigurisë elektrike.

2.Instalimi: Shkarkuesi i qarkut miniaturë STM8-63 6KA 1P 2P 3P 4P 16A 230/400V duhet të instalohet në një mjedis të thatë, të ventiluar pa gazra gërryes dhe të sigurojë që të jetë me tela në mënyrë korrekte dhe të sigurt. Gjatë instalimit, duhet të respektohen rregulloret përkatëse të sigurisë elektrike dhe procedurat e funksionimit.
