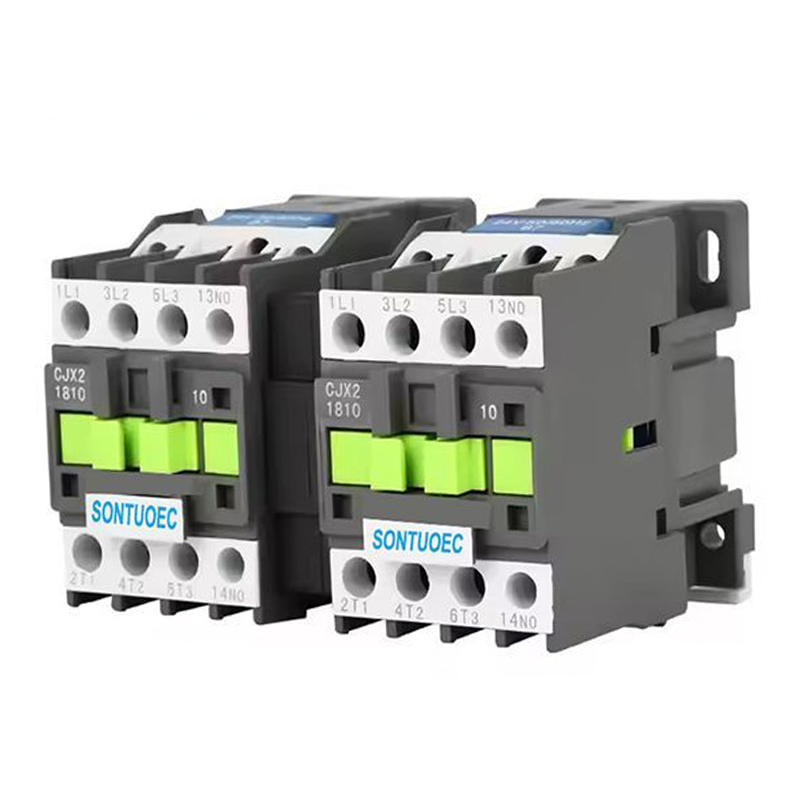

Kontaktor i ndërthurur mekanik i serisë Stls-2(Cjx2).

Kontaktori i ndërthurjes mekanik i serisë Stls-2(Cjx2) është i përshtatshëm për t'u përdorur në qarqe deri në tensionin nominal 660V AC 50Hz, rrymë 620A, për kontrollimin e motorit të konvertueshëm. Kjo pajisje mekanike e ndërthurjes siguron ndërrimin e kontaktit të dy kontaktorëve të konvertueshëm. Ai përputhet me standardet IEC60947-4-1.

Model:STLS-2(CJX2)

Dërgo kërkesë

përshkrim i produktit

Lloji		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Tensioni i vlerësuar i izolimit		660	660	660	660	660	660	660	660	660	660
termike konvencionale		20	24	32	40	50	60	75	80	110	125
aktuale		20	24	32	40	50	60	75	80	110	125
Vlerësuar operacionale		9	12	16	25	32	40	50	63	80	95
aktuale		9	12	16	25	32	40	50	63	80	95
të kontrolluara	220 V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
fuqi (kw)	380 V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 V	4	5.5	9	11	15	22	35	37	45	45
	440 V	4	5.5	9	11	15	22	30	37	45	45
	660 V	5.5	7.5	10	15	18.5	30	33	37	45	45
Shënim		Instalimi i					Instalimi i
		reletë mund të përdorin dy vida					reletë mund të tre

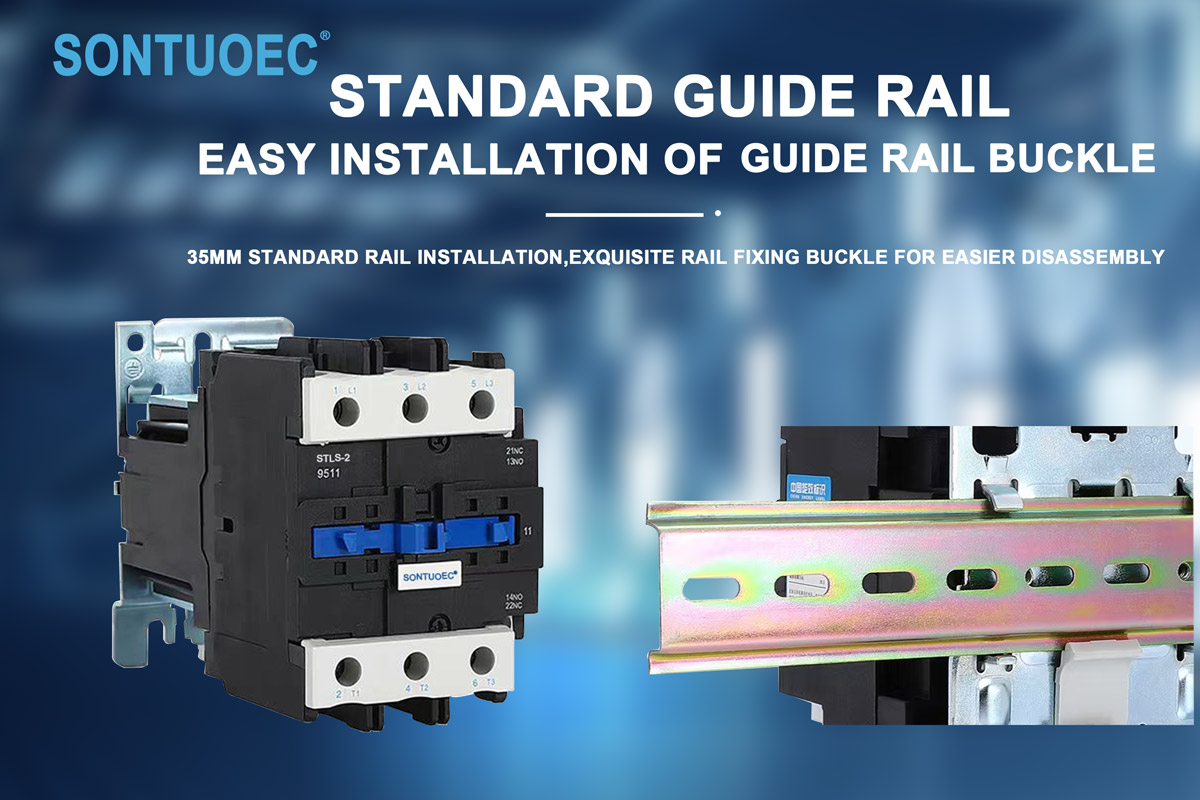

		dhe përdorni gjithashtu 35 mm					vida dhe gjithashtu përdorni
		hekurudhor instalimi					Instalimi 75 mm ose 35 mm
							hekurudhor

Struktura dhe karakteristikat

Struktura:

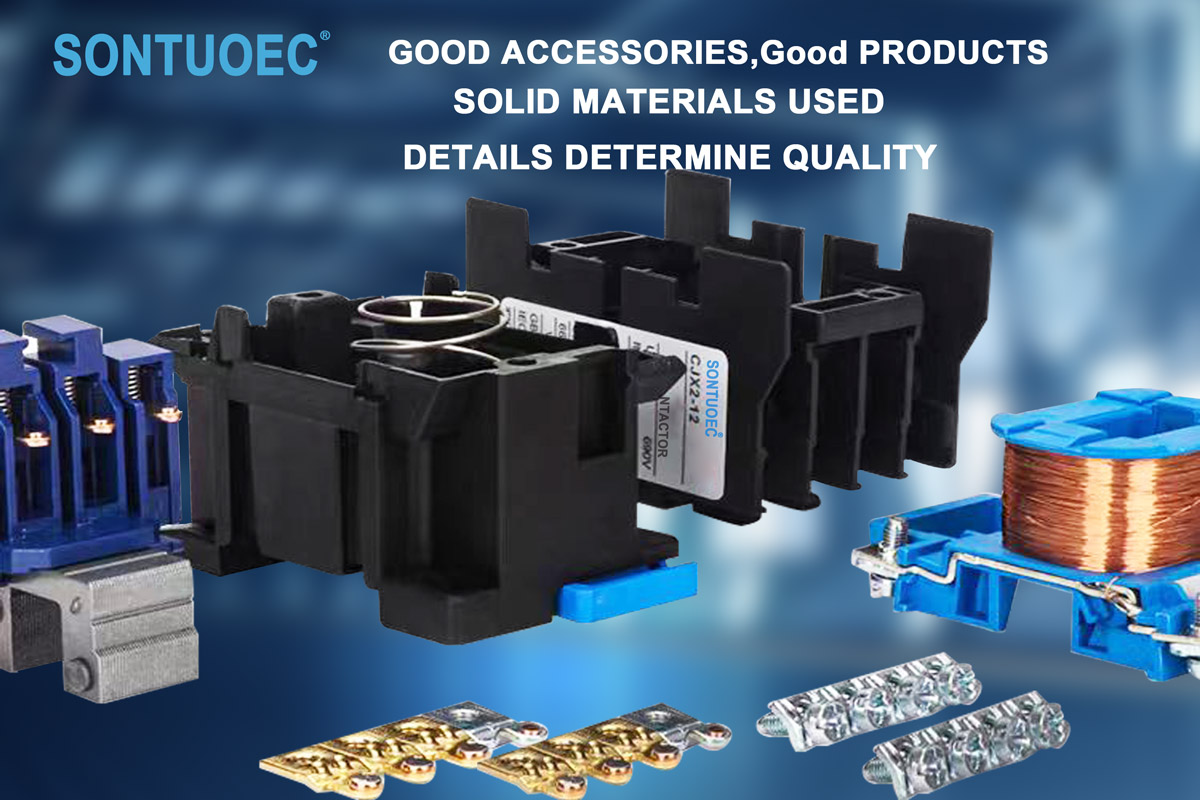

Kontaktori 3P AC zakonisht përbëhet nga një sistem elektromagnetik (përfshirë spiralen, bërthamën, etj.), Sistemi i kontaktit (përfshirë kontaktin kryesor dhe kontaktin ndihmës), pajisje për shuarjen e harkut dhe guaskë dhe pjesë të tjera. Midis tyre, kontakti kryesor përdoret për të mbajtur rrymë të lartë, dhe kontakti ndihmës përdoret për të realizuar transmetimin dhe reagimin e sinjaleve të kontrollit.

Karakteristikat:

Me tre kontakte të pavarura, ai mund të kontrollojë fuqinë trefazore dhe një linjë zero në të njëjtën kohë.

Sistemi i kontaktit është bërë nga materiale të cilësisë së lartë me përçueshmëri të mirë dhe rezistencë ndaj konsumit.

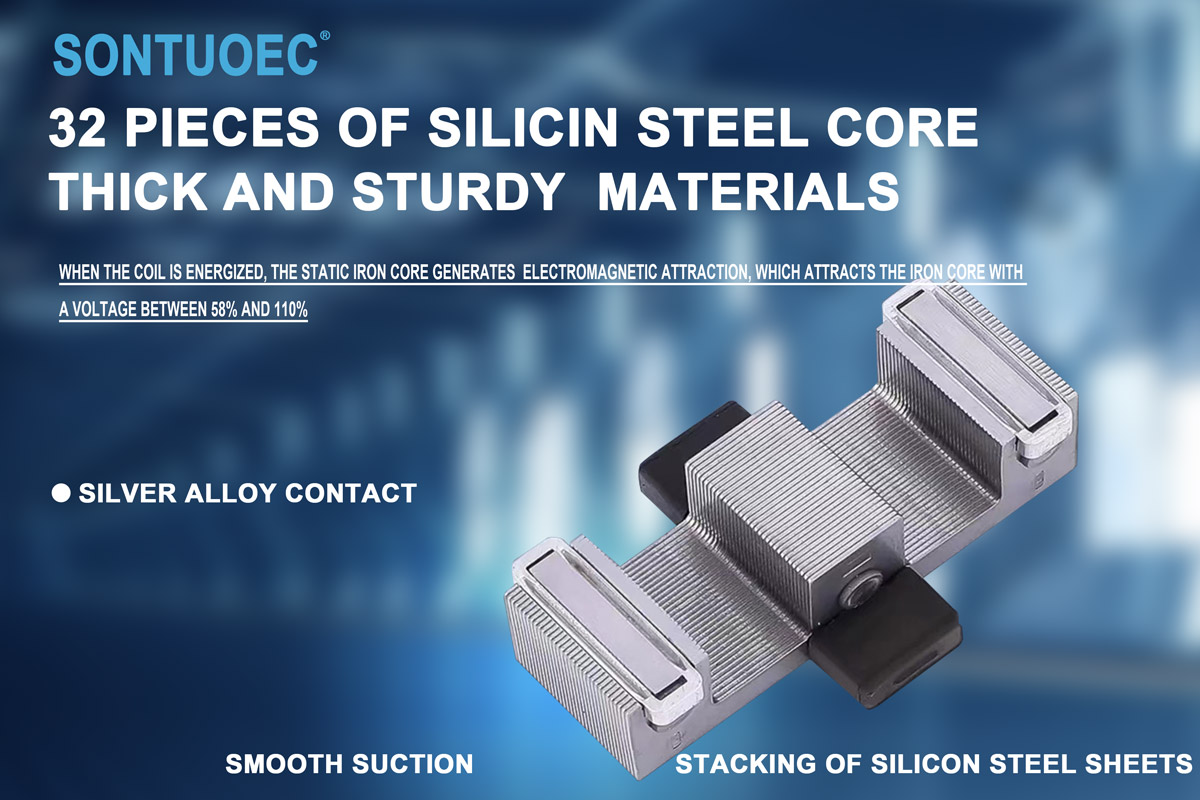

Sistemi elektromagnetik ka forcë thithëse të mjaftueshme për të lidhur dhe çliruar në mënyrë të besueshme kontaktet.

Pajisja e shuarjes së harkut mund të shuajë në mënyrë efektive harkun e krijuar kur kontaktet shkëputen, duke i mbrojtur kontaktet nga dëmtimi.

Kontaktori i ndërthurjes mekanik i serisë Stls-2(Cjx2) është i përshtatshëm për përdorimin në qarqe të tensionit nominal deri në 660V AC 50Hz ose 60Hz, rrymë nominale deri në 95A, për prodhimin dhe thyerjen, ndezjen dhe kontrollin e shpeshtë të motorit AC. I kombinuar me bllokun ndihmës të kontaktit, vonesën e kohëmatësit dhe pajisjen e ndërthurjes së makinës etj., ai bëhet kontaktor i vonesës, kontaktor mekanik i ndërthurjes, startues yll-trekëndësh. Me stafetën termike, ajo kombinohet në startuesin elektromagnetik. Kontaktori është prodhuar sipas IEC 60947-1.

Parimi i funksionimit

Kur spiralja e kontaktorit 3P AC është e ndezur, bërthama e hekurit gjeneron magnetizëm dhe tërheq sistemin e kontaktit për t'u mbyllur, duke lidhur kështu furnizimin me energji trefazore dhe një tel zero. Kur spiralja çaktivizohet, bërthama humbet magnetizmin e saj dhe sistemi i kontaktit ndahet nën veprimin e një sustë, duke shkëputur kështu furnizimin me energji trefazore nga linja zero. Në këtë mënyrë, kontaktori 3P AC mund të realizojë kontrollin në distancë të ngarkesave elektrike.

Skenarët e aplikimit

Kontaktori 3P AC përdoret gjerësisht në sisteme të ndryshme të energjisë që duhet të kontrollojnë fuqinë trefazore dhe një linjë zero në të njëjtën kohë, si p.sh.

Fusha e automatizimit industrial: përdoret për të kontrolluar funksionimin e fillimit, ndalimit dhe kthimit të motorit.

Sistemi energjetik: përdoret për të realizuar kontrollin në distancë dhe mbrojtjen e sistemit elektroenergjetik.

Automatizimi i ndërtesave: përdoret për të kontrolluar fillimin dhe ndalimin e ndriçimit, ajrit të kondicionuar dhe pajisjeve të tjera.
