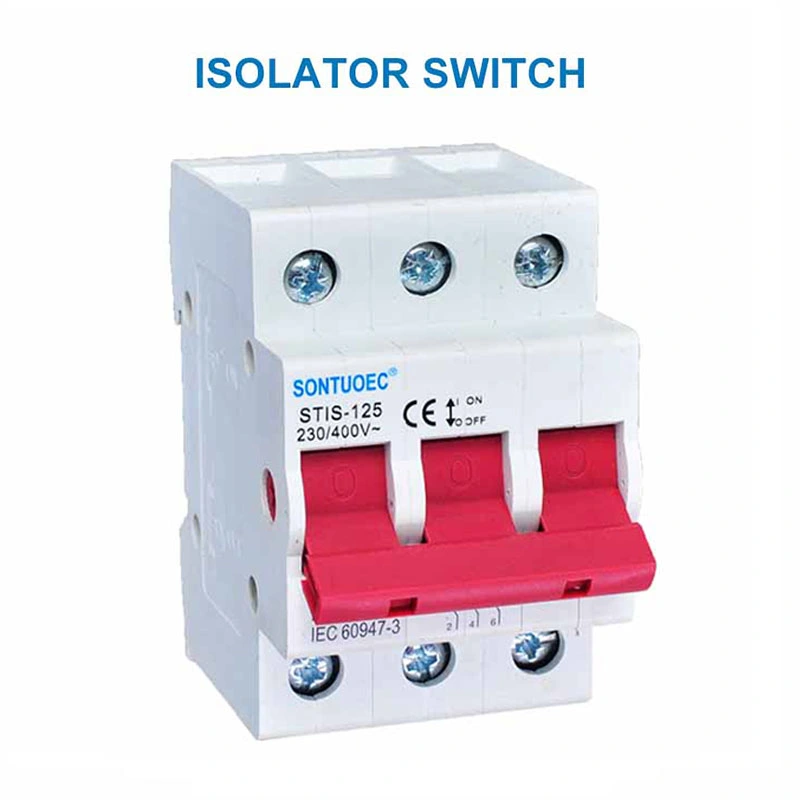

STIS-125 Switch Izolator

Ndërprerësi i izolatorit ISTS-125 janë çelsat e dizajnuar posaçërisht të përdorura për të izoluar, seksionalizuar ose lidhur qarqet në sistemet elektrike. Normalisht nuk ka aftësinë për të thyer rrymat e ngarkesës, por mund të ndajë në mënyrë të sigurt dhe të mbyllë qarqet kur nuk ka ngarkesë ose shumë pak rrymë. Funksioni parësor i një ndërprerës të shkëputjes është të sigurojë një pikë të dukshme të shkëputjes për të siguruar që pajisjet elektrike mund të arrihen në mënyrë të sigurt nga personeli kur shërbehet ose inspektohet.

Model:STIS-125

Dërgo kërkesë

përshkrim i produktit

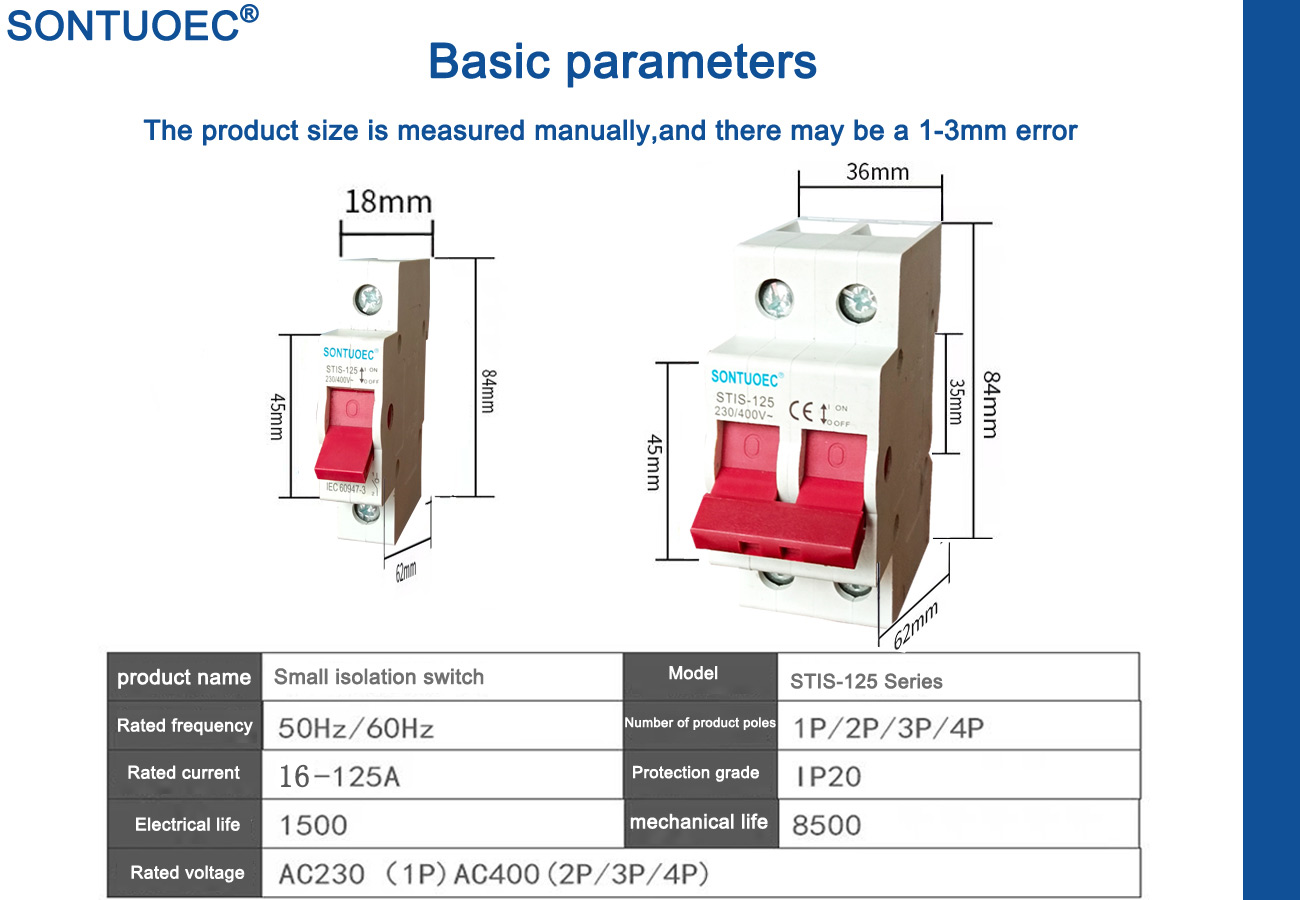

Emrin e produktit	STIS-125 Switch Izolator
Pol	1p 2p 3p 4p
I vlerësuar Rrymë	16a, 20a, 25a, 40a, 63a, 80a, 100a, 125a
I vlerësuar Tension	1p: AC230V 2p, 3p.4p: AC400V
Tension i izolimit Ui	690V
I vlerësuar Impulsi i reziston tensionit (1.2/50) UIMP	6kv
I vlerësuar i shkurtër Qarku i reziston ICW aktuale	12le/1s
I vlerësuar i shkurtër Kapaciteti i bërjes së qarkut ICM	20le/0.1s
Marrja e vlerësuar dhe Kapaciteti i Thyerjes	3ie, 1.05ue, cosφ = 0.8
Përdorni kategorinë	AC-21B, AC-22A
Elektrik Jetë	1500
Mekanik Jetë	8500
Ndotje Shkallë	3
Ruajtje Temperaturë	-35ºC ~ +70ºC
Instalim lartësi	<2000m
Maksimum Kapaciteti i instalimeve elektrike (nm²)	16 (20a ~ 63a) 50 (80A ~ 125A)
Maksimum Çift rrotullues	2.0 (20a ~ 63a) 3.5 (80A ~ 125A)

Struktura dhe tiparet

1. Struktura:

Ndërprerësi i izolatorit ISTS-125 është i disponueshëm në një larmi konfigurimesh, por zakonisht përfshijnë një kontakt fiks dhe një kontakt të luajtshëm. Me anë të një mekanizmi operativ (p.sh. doreza, motori, etj.), Kontakti mund të zhvendoset për të hapur ose mbyllur një qark.

2.Featurat:

Karakteristikat e larta izoluese: përbërës të tillë si kontaktet, izoluesit dhe banesat e çelsave të shkëputjes zakonisht bëhen nga materiale shumë izoluese për të siguruar që rezistenca e izolimit midis qarkut dhe tokës është mjaft e lartë në gjendjen e shkëputur.

Pika e qartë e shkëputjes: Kur çelësi i izolatorit të serisë STIS-125 është në gjendjen e shkëputur, hendeku midis kontakteve të tij është mjaft i madh për të siguruar një pikë të dukshme të shkëputjes, duke e bërë më të lehtë për stafin të njohë gjendjen e qarkut.

Lehtësia e funksionimit: Shkëputësit e serive zakonisht janë të dizajnuara me një mekanizëm të lehtë për t’u operuar që lejon personelin të hapë ose mbyllë qarkun me lehtësi.

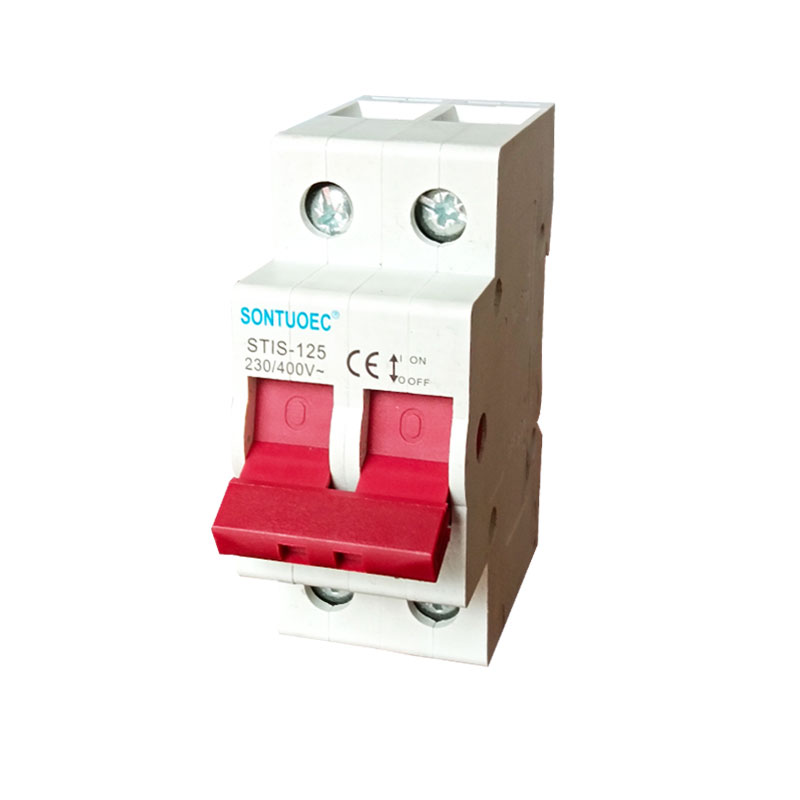

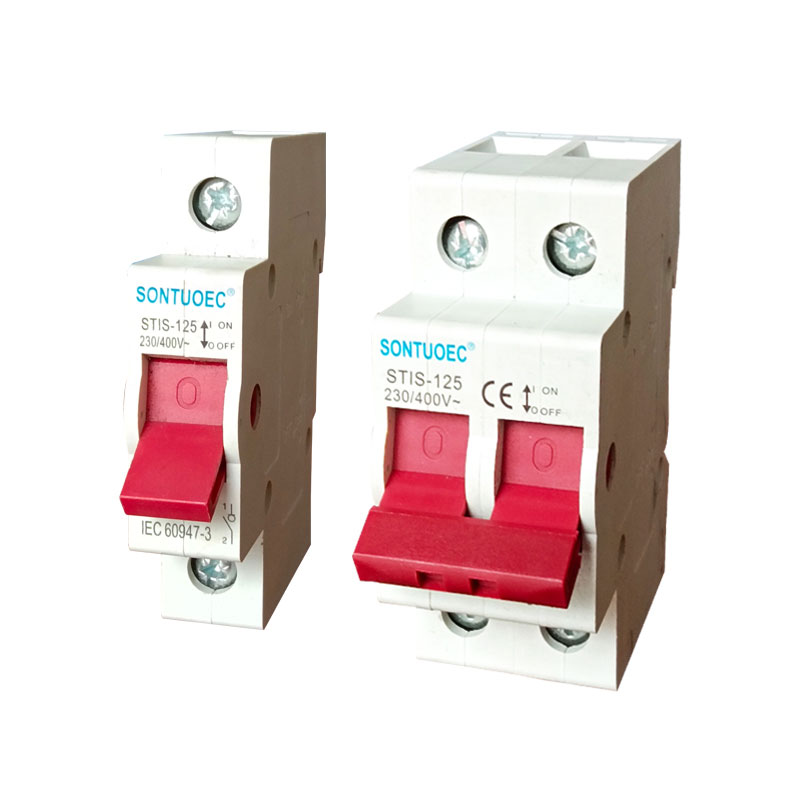

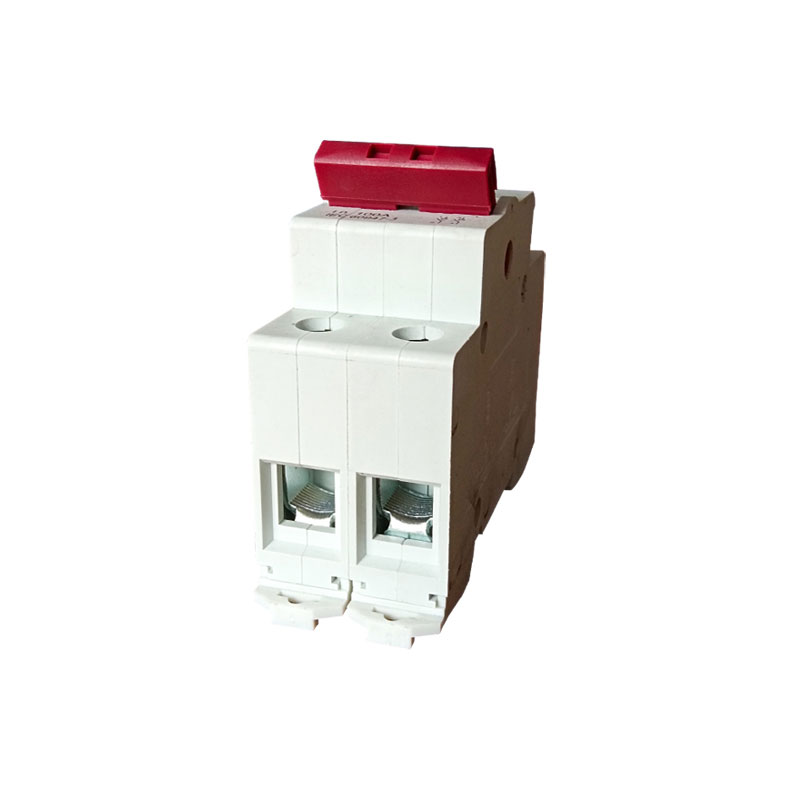

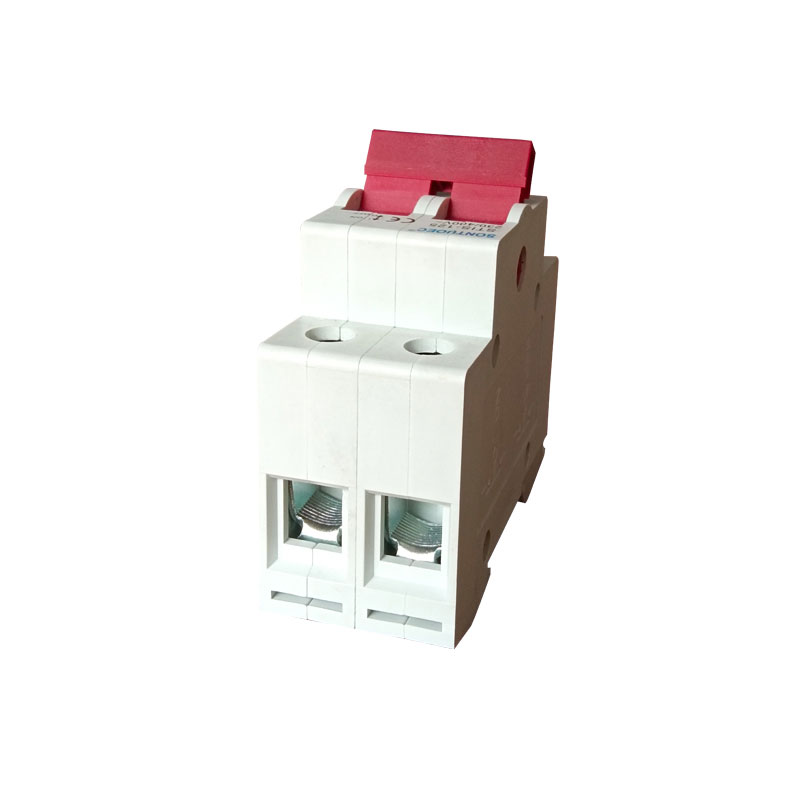

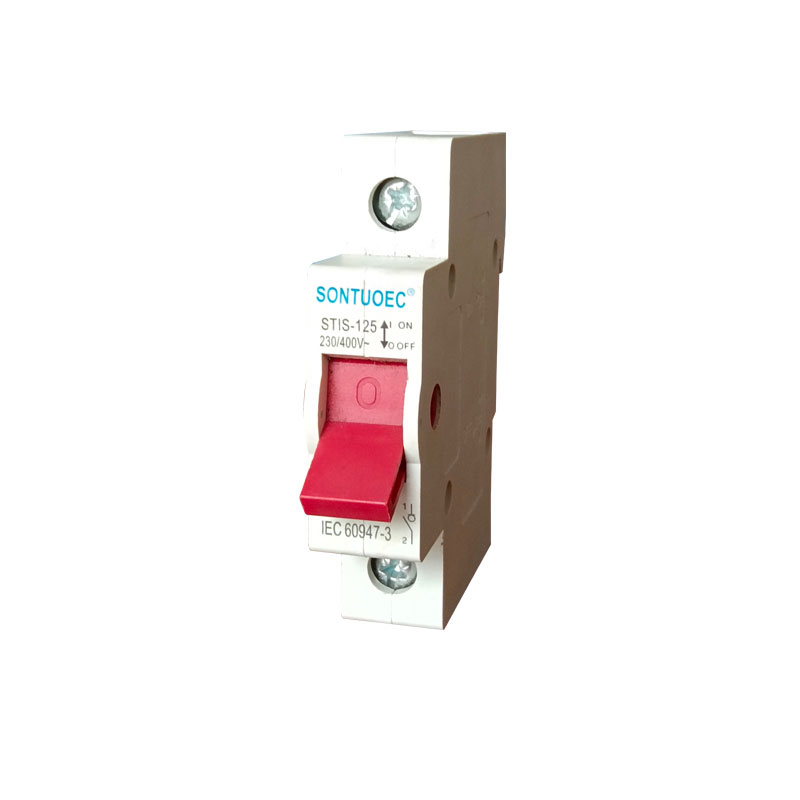

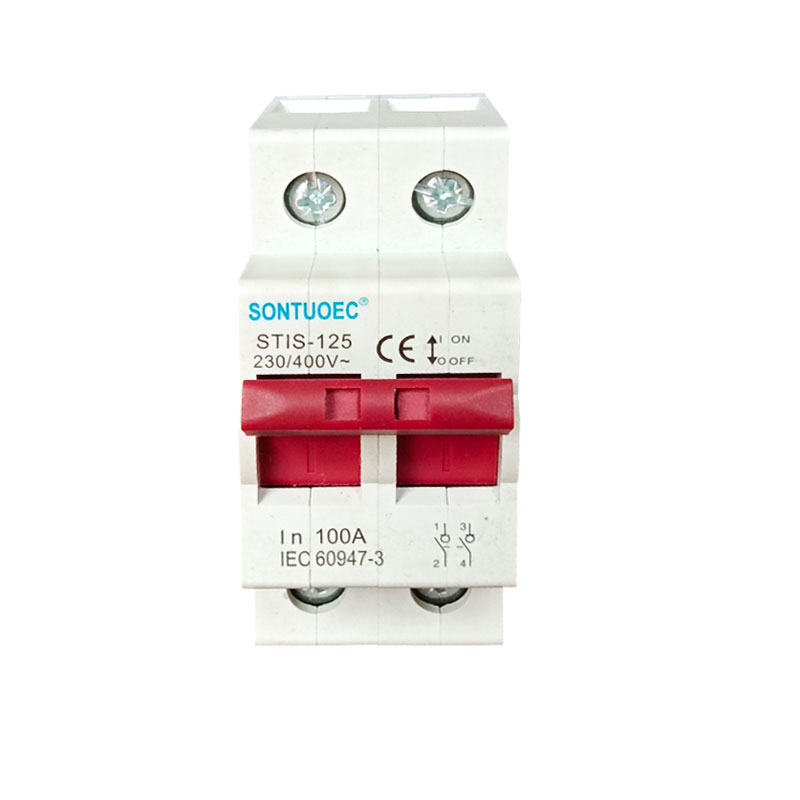

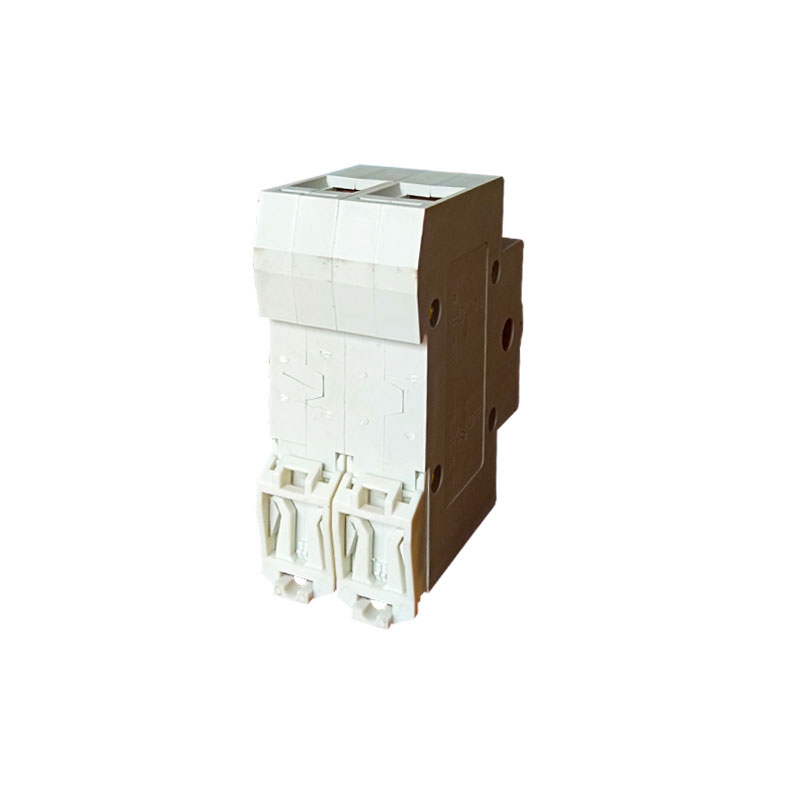

STIS-125 Isolator Switch

Skenarët e aplikimit

Shkëputësit e serive përdoren gjerësisht në sisteme të ndryshme elektrike, duke përfshirë por jo të kufizuar në: sistemin e energjisë: Në termocentralet, nënstacionet dhe sistemet e tjera të energjisë, shkëputësit e serive përdoren për të izoluar, segmentin ose lidhjen Sistemet, seria e çelsave të shkëputjes zakonisht instalohen në kutinë e shpërndarjes, të përdorura për të kontrolluar ndërprerjen e qarkut.

Masat paraprake për zgjedhjen dhe përdorimin

1. Zgjedhja:

Kur zgjidhni një ndërprerës izolues të serive STIS-125, duhet të merrni parasysh tensionin e vlerësuar dhe rrymën e vlerësuar të qarkut, mjedisin e përdorimit (p.sh., shtëpitë e jashtme, të jashtme, të provave të shpërthimit, etj.), Si dhe mënyrën e funksionimit (p.sh., manual, motorizuar, etj.) Dhe faktorë të tjerë.

2.Preitetet për përdorim:

Para se të funksiononi çelësin e shkëputjes, sigurohuni që qarku të jetë shkëputur ose në një gjendje pa ngarkesë.

Gjatë funksionimit, vëzhgoni rregulloret përkatëse të sigurisë elektrike dhe procedurat e funksionimit.

Inspektoni rregullisht dhe mirëmbani çelësin e shkëputjes për të siguruar funksionimin dhe sigurinë e tij normale.
