STH-40 SERIA TERMAL THERMALE TERMALE TERMALE

Reletë e mbingarkesës termike të STH-40 Series është i përshtatshëm për qarkun e AC 50/60 Hz, të vlerësuar me tension operacional deri në 660V. Dhe mund të realizojë funksionin e mbingarkesës dhe mbrojtjes së dështimit fazor për motorin AC. Ky produkt përputhet me standardin GB14048.4, IEC60947-4-1.

Model:STH-40

Dërgo kërkesë

përshkrim i produktit

Parametri kryesor teknik:

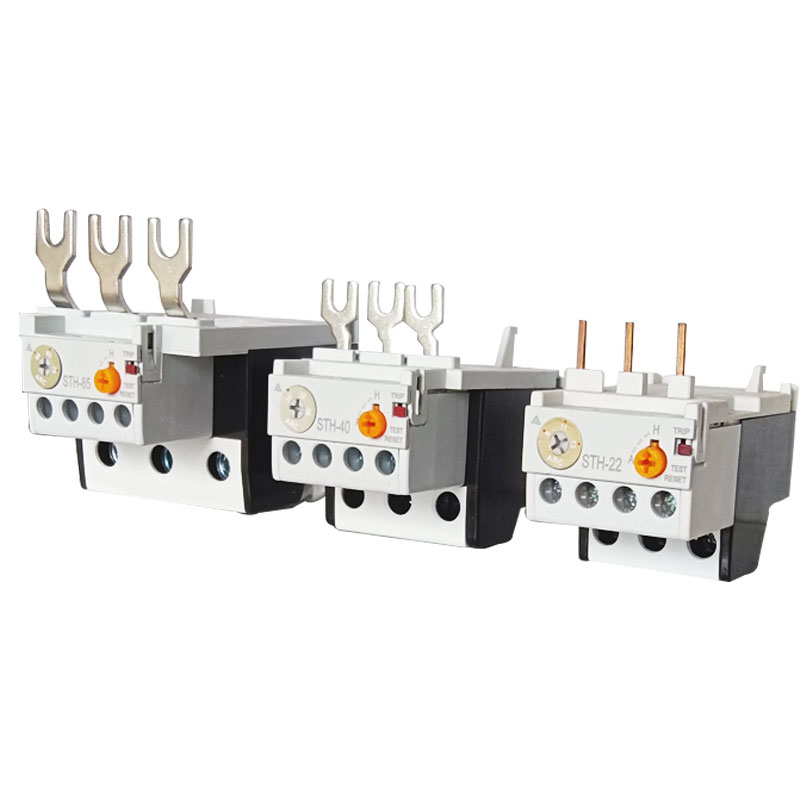

Model	Rrymë	I përshtatshëm për kontakte
STH-22/3	0.4-63A	GMC-9 ~ 22
STH-22/3	0.63-1A	GMC-9 ~ 22
STH-22/3	1-1.6a	GMC-9 ~ 22
STH-22/3	1.6-2.5a	GMC-9 ~ 22
STH-22/3	2.5-4A	GMC-9 ~ 22
STH-22/3	4-6A	GMC-9 ~ 22
STH-22/3	5-8A	GMC-9 ~ 22
STH-22/3	6-9A	GMC-9 ~ 22
STH-22/3	7-10A	GMC-12 ~ 22
STH-22/3	9-13A	GMC-12 ~ 22
STH-22/3	12-18A	GMC-18 ~ 22
STH-22/3	16-22A	GMC-22
STH-40/3	18-26a	GMC-32 ~ 40
STH-40/3	24-36A	GMC-32 ~ 40
STH-40/3	28-40A	GMC-40
STH-85/3	34-50A	GMC-50 ~ 85
STH-85/3	45-65A	GMC-50 ~ 85
STH-85/3	54-75A	GMC-65 ~ 85
STH-85/3	63-85A	GMC-75 ~ 85

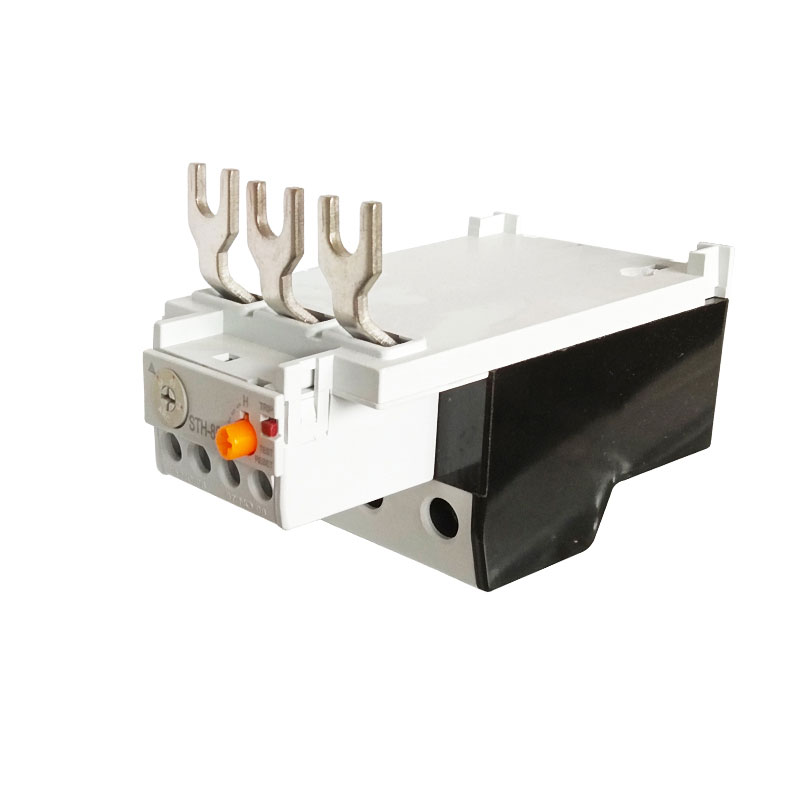

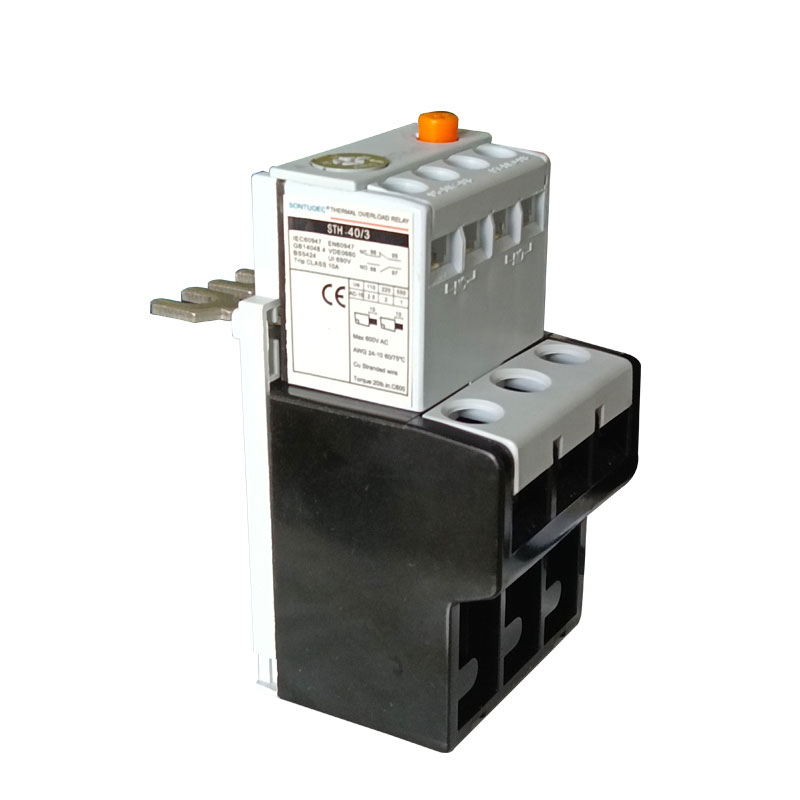

STH-40 Series Thermal Overload Relay

Funksionet kryesore

Mbrojtja e motorit: Funksioni kryesor i stafetës së mbingarkesës termike është të parandalojë dëmtimin e motorit për shkak të mbingarkesës. Kur motori është i mbingarkuar, stafeta e mbingarkesës termike do të ndërpresë furnizimin me energji në kohë për të parandaluar djegien e motorit për shkak të mbinxehjes.

Mbrojtja e linjave të energjisë: Përveç mbrojtjes së motorit, stafeta e mbingarkesës termike gjithashtu mund të mbrojë linjat e energjisë. Kur motori është i mbingarkuar, rryma e tij do të rritet, e cila mund të çojë në mbinxehje dhe shkrirje të linjave të energjisë. Duke zbuluar ndryshimin në rrymë, stafeta e mbingarkesës termike përcakton nëse linja e energjisë është e mbingarkuar dhe shkurton furnizimin me energji elektrike nëse është e nevojshme.

Përmirësimi i sigurisë së sistemit të energjisë: Stafetë e mbingarkesës termike mund të parandalojë në mënyrë efektive dëmtimin e linjës motorike dhe energjisë, duke zvogëluar kështu shkallën e dështimit të sistemit të energjisë dhe përmirësimin e sigurisë së sistemit të energjisë.

Parimi i funksionimit

Parimi i funksionimit të stafetës së mbingarkesës termike bazohet kryesisht në efektin termik aktual dhe vetitë e ndjerë të temperaturës së bimetalit. Kur një mbingarkesë ndodh në një motor, rryma rritet, duke bërë që të gjenerohet më shumë nxehtësi në elementin e ngrohjes së stafetës së mbingarkesës termike. Kjo nxehtësi transferohet në bimetal, e cila përkulet kur nxehet sepse është bërë nga dy lidhjeve me ndryshime të mëdha në koeficientët e zgjerimit linear. Kur bimetal përkulet në një farë mase, ajo do të shkaktojë energjinë elektromagnetike që do të energjizohet, e cila nga ana tjetër do të çojë kontaktet për të vepruar dhe ndërprerë furnizimin me energji të motorit.

Fushëveprimi i Aplikimit

Stafetë e mbingarkesës termike zakonisht përdoret në qarqet me AC 50Hz, tension të vlerësuar të izolimit prej 660V dhe rrymë prej 0,1 ~ 630A, dhe kryesisht përdoret për mbingarkesë dhe mbrojtje fazore të motorëve me tre faza. Mund të përdoret gjithashtu për të formuar një startues me një kontaktor të adaptuar AC për të siguruar mbrojtje gjithëpërfshirëse për motorin.

Karakteristikat e produktit

Struktura e thjeshtë: Kjo stafetë e mbingarkesës termike zakonisht miraton një dizajn strukturor relativisht të thjeshtë, duke e bërë të lehtë instalimin dhe përdorimin.

Feat-Featured: Përveç funksionit themelor të mbrojtjes së mbingarkesës, ai gjithashtu ka funksionet e mbrojtjes së pushimit të fazës dhe kompensimit të temperaturës.

Kostoja e ulët: Krahasuar me pajisjet e tjera të mbrojtjes motorike, çmimi i stafetës së mbingarkesës termike është relativisht i ulët, gjë që zvogëlon koston e blerjes së përdoruesve.

Performanca e qëndrueshme e funksionimit: Për shkak se ajo miraton bimetal si element të ndjeshëm, performanca e tij e funksionimit është e qëndrueshme dhe e besueshme.

STH-40 Series Thermal Overload Relay
