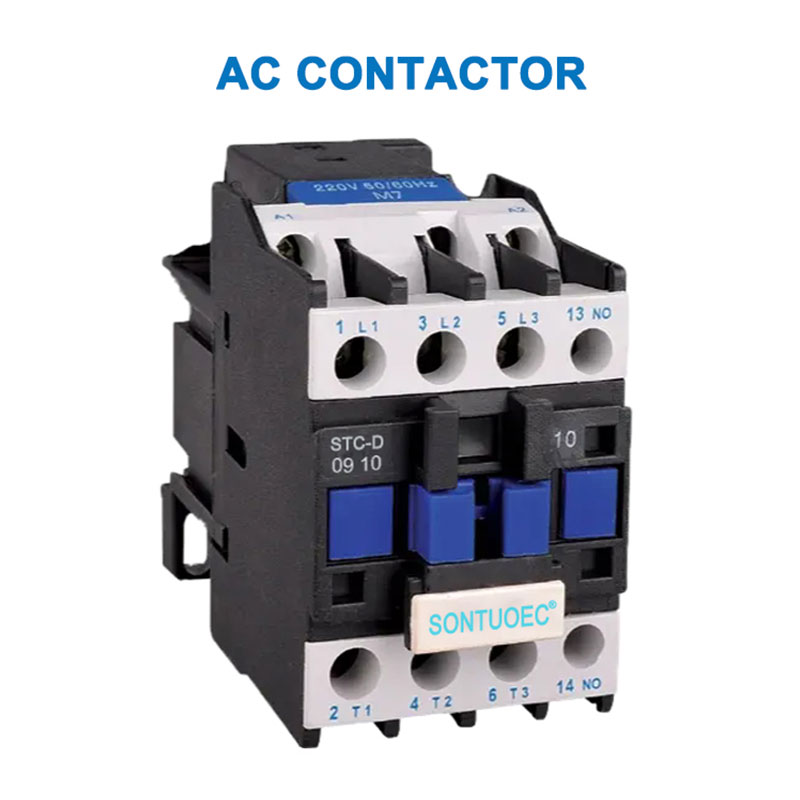

Kontakti STC-D AC është një komponent elektrik që përdoret për të kontrolluar nga distanca dhe shpesh ndizet ose fiket qarqet AC. Përdoret kryesisht për hapjen dhe kontrollin e qarqeve në sistemet e energjisë elektrike dhe për telekomandë të motorëve, ndriçimit dhe ngarkesave të tjera elektrike në automatizimin industrial. Kontakti i rrymës së alternativës (AC), d.m.th. Kontakti STC-D AC, është një pajisje e rëndësishme e kontrollit elektrik, duke luajtur një rol të pakthyeshëm në fushën e sistemit të energjisë elektrike dhe automatizimit industrial.
Lloj |
STC-D09 |
STC-D12 |
STC-D18 |
STC-D25 |
STC-D32 |
STC-D40 |
STC-D50 |
STC-D65 |
STC-D80 |
STC-D95 |
|
Rryma e punës e vlerësuar (a) |
AC3 |
9 |
12 |
18 |
25 |
32 |
40 |
50 |
65 |
80 |
95 |
AC4 |
3.5 |
5 |
7.7 |
8.5 |
12 |
18.5 |
24 |
28 |
37 |
44 |
|
Vlerësimet standarde të fuqisë së 3-fazës Motorët 50/60Hz Incategor AC-3 |
220/230V |
2.2 |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
25 |
380/400V |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
30 |
37 |
45 |
|
415V |
4 |
5.5 |
9 |
11 |
15 |
22 |
25 |
37 |
45 |
45 |
|
500V |
5.5 |
7.5 |
10 |
15 |
18.5 |
22 |
30 |
37 |
55 |
55 |
|
660/690V |
5.5 |
7.5 |
10 |
15 |
18.5 |
30 |
33 |
37 |
45 |
55 |
|
Rryma e nxehtësisë e vlerësuar (A) |
20 |
20 |
32 |
40 |
50 |
60 |
80 |
80 |
125 |
125 |
|
Jetë elektrike |
AC3 (x104) |
100 |
100 |
100 |
100 |
80 |
80 |
60 |
60 |
60 |
60 |
AC4 (x104) |
20 |
20 |
20 |
20 |
20 |
15 |
15 |
15 |
10 |
10 |
|
Jeta Mekanike (x104) |
1000 |
1000 |
1000 |
1000 |
800 |
800 |
800 |
800 |
600 |
600 |
|
Numri i kontakteve |
3p+nr |
3p+nc+nr |
|||||||||
3p+nc |
Struktura dhe Parimi i Punës
Struktura: Kontakti STC-D AC kryesisht përbëhet nga sistemi elektromagnetik (përfshirë bërthamën e hekurit, unazën e spirales dhe qarkut të shkurtër, etj.), Sistemi i kontaktit (përfshirë kontaktin kryesor dhe kontaktin ndihmës) dhe pajisjen e shuarjes së harkut.
Parimi i punës: Kur spiralja e kontaktit STC-D AC është energjizuar, bërthama e hekurit gjeneron një fushë magnetike, e cila tërheq armaturën dhe drejton kontaktet për të vepruar, në mënyrë që kontaktet kryesore dhe kontaktet ndihmëse të mbyllen ose shkëputen, duke kontrolluar kështu jashtë qarkut. Pajisja për shuarjen e harkut përdoret për të shuar harkun kur kontaktet janë shkëputur për të mbrojtur kontaktet nga dëmtimi.
1.TYPE:
Kontaktorët STC-D AC mund të kategorizohen në një larmi llojesh sipas përdorimit dhe performancës së tyre, siç janë kontaktorët industrialë, ndërtimi dhe kontaktorët e familjes. Modelet e zakonshme përfshijnë seritë CJ (p.sh. seri CJX2, seri CJ20, seri CJT1) si dhe produkte seri të ABB, Siemens, Schneider dhe markave të tjera.
2.Featurat:
Puna e besueshme: Kontaktorët STC-D AC kanë besueshmëri të lartë dhe stabilitet, dhe mund t'i rezistojnë rrymave dhe tensioneve të mëdha.
Performanca e qëndrueshme: Sistemi i tij i kontaktit është bërë nga materiale me cilësi të lartë me përçueshmëri të mirë elektrike dhe rezistencë ndaj gërryerjes me temperaturë të lartë.
Mirëmbajtja e përshtatshme: Kontaktorët STC-D AC kanë një strukturë kompakte dhe janë të lehtë për t'u instaluar dhe mirëmbajtur.
Kontaktorët STC-D AC kanë një gamë të gjerë të aplikacioneve në sistemet e energjisë, automatizimin industrial, ndërtimin dhe elektrikët shtëpiake. Për shembull, në sistemin e energjisë, ai mund të përdoret për të kontrolluar ndërprerjen e fillimit dhe drejtimit të motorit; Në automatizimin industrial, mund të përdoret për të kontrolluar fillimin e pajisjeve të ndryshme elektrike në linjën e prodhimit; Në ndërtesë dhe elektrikë shtëpiake, ajo mund të përdoret për të kontrolluar/fikur pajisjet, të tilla si ndriçimi dhe ajri i kondicionuar.
