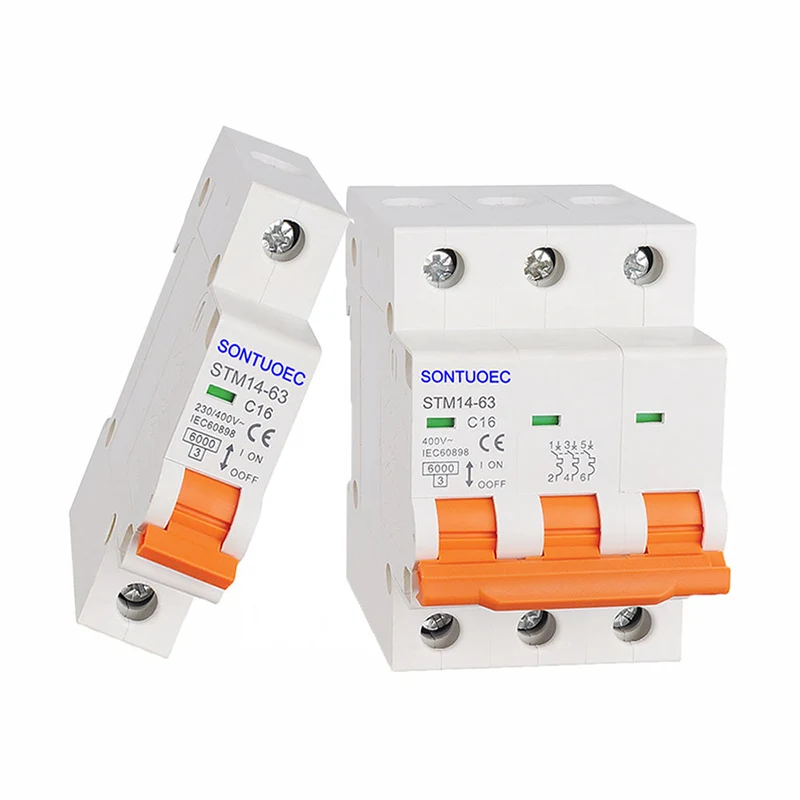

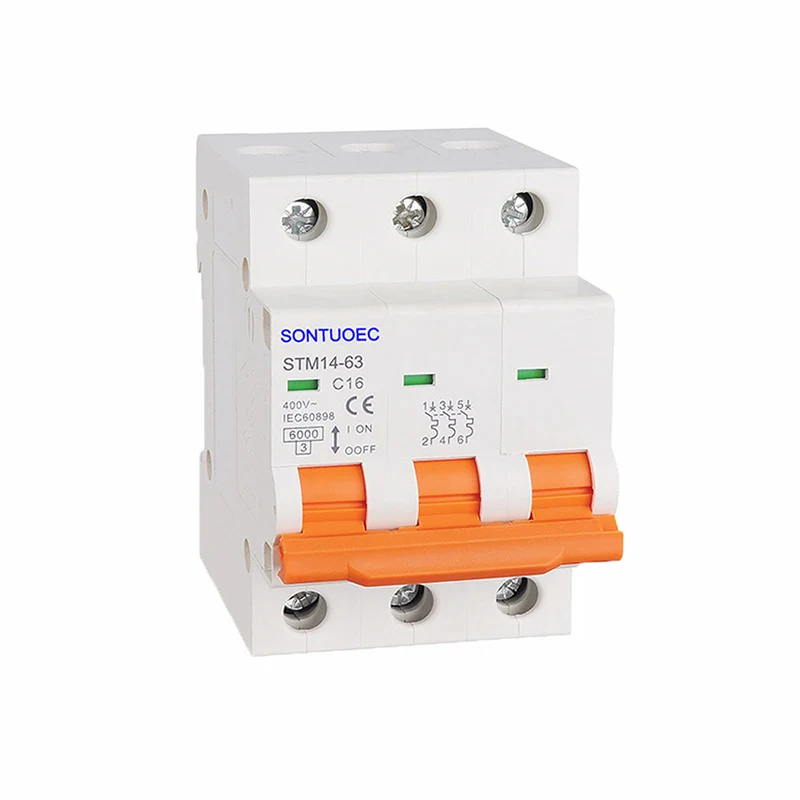

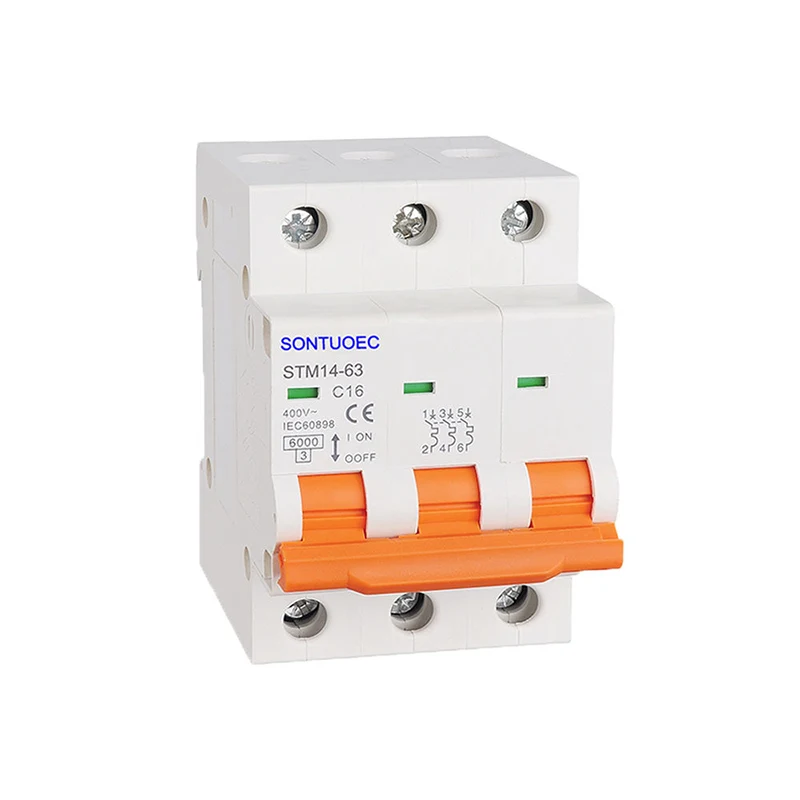

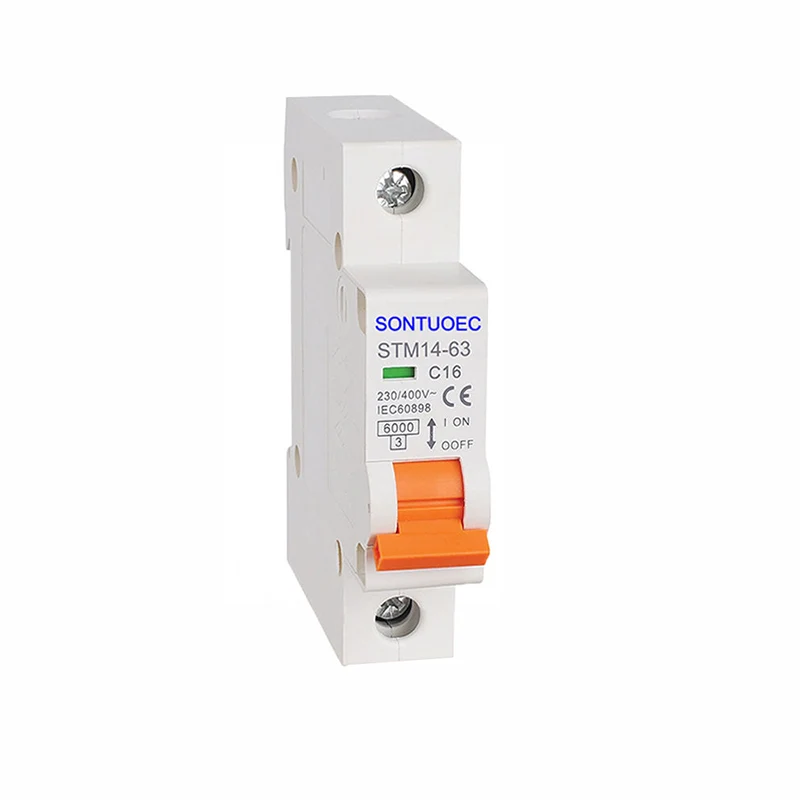

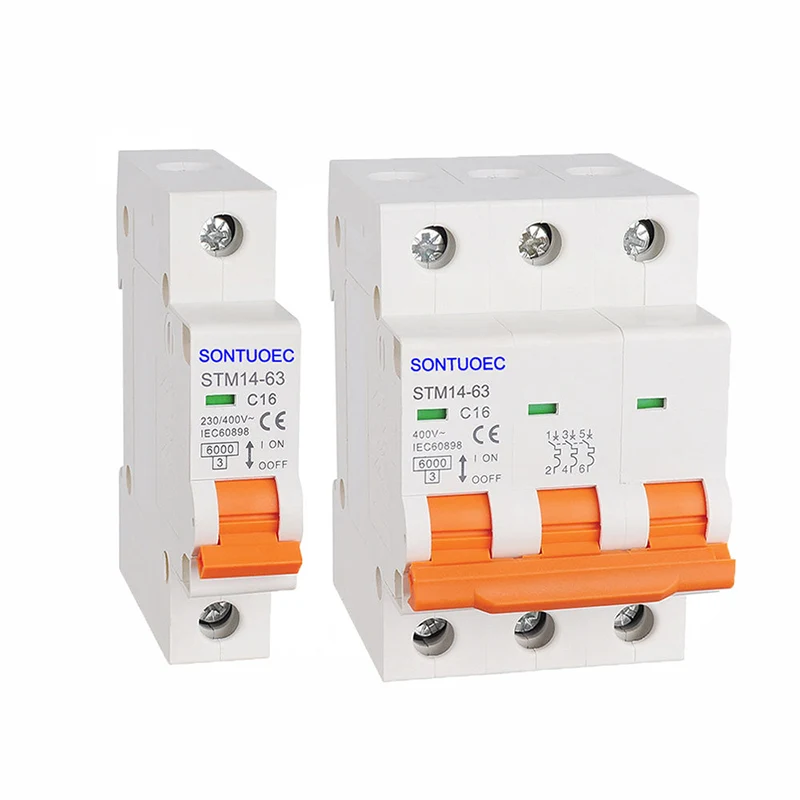

Breaker i qarkut miniaturë mini MCB

Breaker Miniature Miniature Mini MCB është një ndërprerës elektrik i operuar automatikisht i dizajnuar për të mbrojtur qarqet elektrike nga dëmtimet e shkaktuara nga mbingarkesat ose qarqet e shkurtra. Isshtë i aftë të ndizet, të mbajë dhe prish rrymë në kushte normale të qarkut, si dhe të ndizet, duke mbajtur një periudhë të caktuar kohe dhe thyerje të rrymës në kushte të specifikuara të qarkut jonormal.

Model:STM14-63

Dërgo kërkesë

përshkrim i produktit

Model	STM14-63
Standard	IEC60898-1
Pol	1p, 2p, 3p, 4p
Kurbë e kurthit	B, c, d
Kapaciteti i vlerësuar me qark të shkurtër (ICN)	3ka, 4.5ka, 6ka
Rryma e vlerësuar (IN)	1,2,4,610,16,20,25,32,40,50,63a
Tensioni i vlerësuar (KB)	AC230 (240)/400 (415) V
Botime magnetike	B kurba: midis 3in dhe 5 në Kurba C: Midis 5in dhe 10in D kurba: midis 10in dhe 14in
Qëndrueshmëri elektro-mekanike	Mbi 6000 cikle

Karakteristikat dhe avantazhet

Madhësia e vogël: Mini MCB Breaker Miniature Circuit karakterizohet nga madhësia e vogël dhe pesha e lehtë, e cila është e lehtë për t’u instaluar dhe përdorur.

Operacioni i besueshëm: Struktura dhe materialet e tij të brendshme janë të dizajnuara mirë për të siguruar që furnizimi me energji elektrike të ndërpritet shpejt kur ka një mbingarkesë ose qark të shkurtër në qark për të mbrojtur pajisjet elektrike dhe sigurinë personale.

Përdoret gjerësisht: përdoret gjerësisht në ndërtesat e banimit, tregtare dhe objektet industriale si pajisja më e përdorur për mbrojtjen e terminalit në ndërtimin e pajisjeve të shpërndarjes së terminalit elektrik.

Parimi i funksionimit

Mini MCB punon në parimin e mbrojtjes me qark të shkurtër dhe mbrojtje të mbingarkesës duke monitoruar rrymën. Kur ndodh një faj me qark të shkurtër në një qark, MCB menjëherë do të shkëpusë qarkun për të parandaluar që rryma e tepërt të shkaktojë zjarr dhe incidente të tjera të sigurisë. Kur ka një mbingarkesë në qark, MCB do të vonojë shkëputjen e qarkut për një periudhë të caktuar kohe për të mbrojtur pajisjet elektrike nga dëmtimi. Për më tepër, disa mini MCB kanë një funksion të mbrojtjes së tensionit që ndërpritet qarkun kur tensioni është jonormal (shumë i lartë) për të parandaluar dëmtimin e pajisjeve elektrike.

Llojet dhe opsionet

Mini MCB janë në dispozicion në një larmi llojesh për të përmbushur nevojat e sistemeve të ndryshme elektrike. Llojet e zakonshme përfshijnë:

Standardi: Përdoret zakonisht në ndërtesat e banimit dhe komerciale me parametra të tillë si diapazoni i vlerësuar i rrymës, tensioni i vlerësuar, kapaciteti i shkëputjes me qark të shkurtër dhe numri i poleve.

I izoluar: Mund të izolojë plotësisht burimin e energjisë dhe ngarkesën për mirëmbajtjen e sigurt të sistemeve elektrike.

Lloji i qarkut të segmentuar: Brenda intervalit të vlerësuar të rrymës, funksioni i shkëputjes së MCB mund të ndërrohet për të ruajtur gjendjen me energji të një pjese të qarkut.

Lloji i rrymës së mbetur: I njohur gjithashtu si çelsat e mbrojtjes së rrjedhjeve, ato janë të afta të zbulojnë gabimet e rrjedhjes në qarqe dhe automatikisht ndërprerjen e furnizimit me energji elektrike.

Lloji i mbrojtjes së mbingarkesës: i aftë për të zbuluar rrymën e tepërt dhe ndërprerjen e energjisë për të mbrojtur pajisjet elektrike dhe telat.

Lloji me shumë funksione: Integron një larmi funksionesh, të tilla si mbrojtja e mbingarkesës, mbrojtja me qark të shkurtër dhe mbrojtja e rrjedhjeve.

Lloji i kontrollit: Lejon operatorin të hapë manualisht ose të mbyllë qarkun për kontrollin e pajisjeve elektrike.

Kur zgjidhni mini MCBS, duhet të merren parasysh faktorë të tillë si tensioni i vlerësuar, rryma e vlerësuar, kapaciteti i thyer, karakteristikat e funksionimit dhe kushtet mjedisore. Shtë gjithashtu e nevojshme të zgjidhni llojin e duhur të MCB sipas kërkesave specifike të qarkut dhe ngarkesës.
