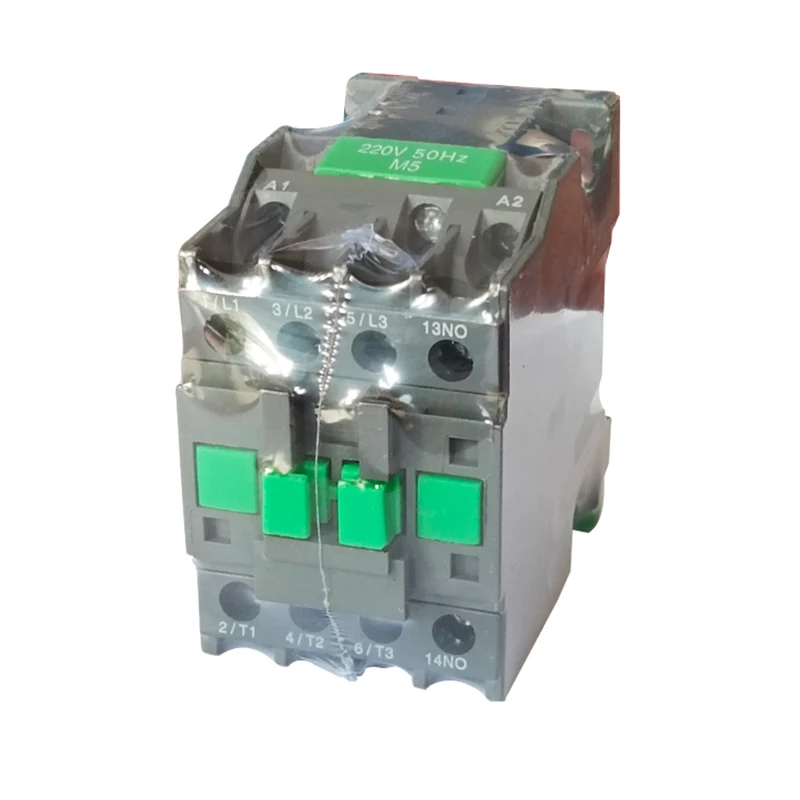

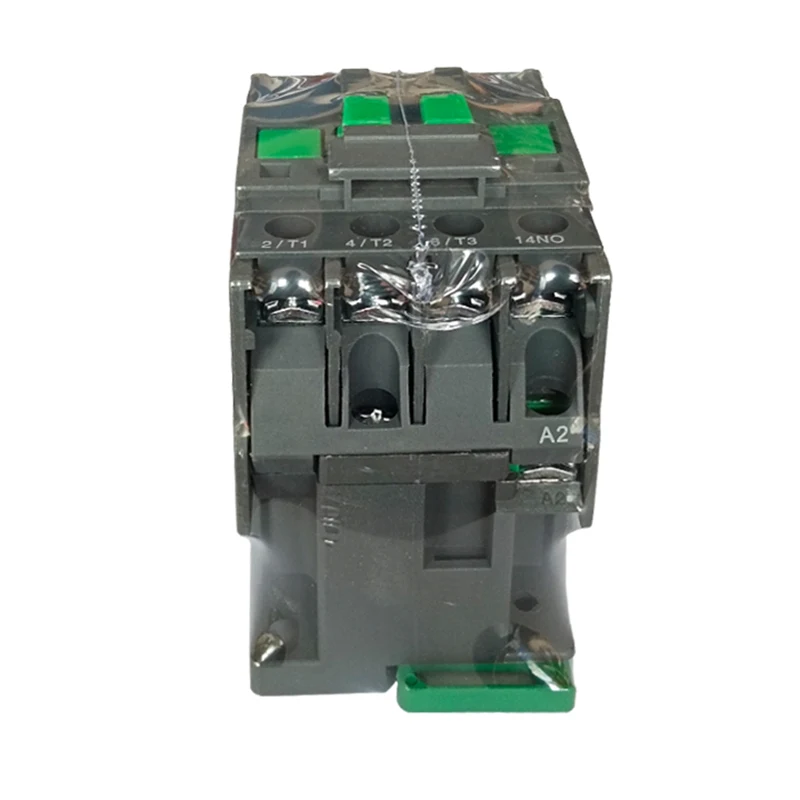

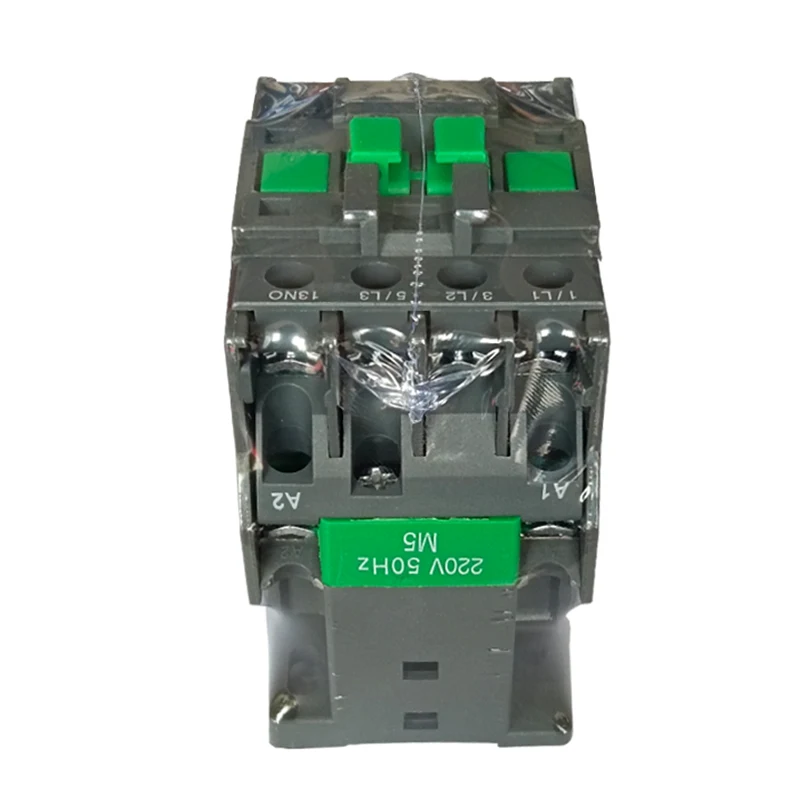

Kontaktuesi AC i tipit LC1-N

Kontaktorët AC të tipit LC1-N janë të përshtatshëm për t'u përdorur në qarqet me AC 50Hz ose 60Hz, tensione deri në 660V (deri në 690V për disa modele) dhe rrymat deri në 95A. Përdoret për lidhjen dhe thyerjen e qarqeve në distanca të gjata, si dhe shpesh duke filluar dhe kontrolluar motorët AC.

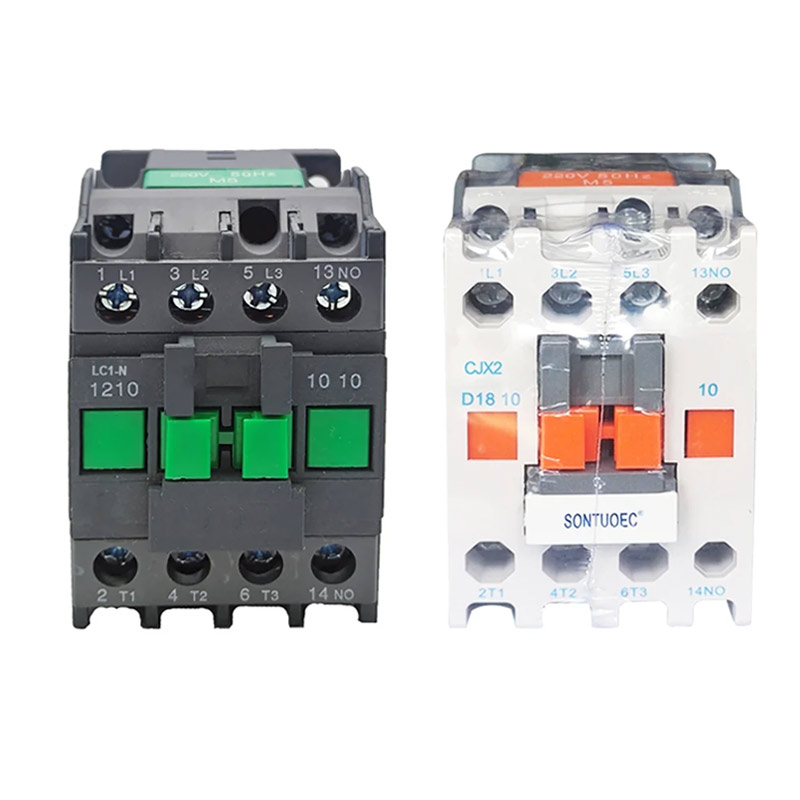

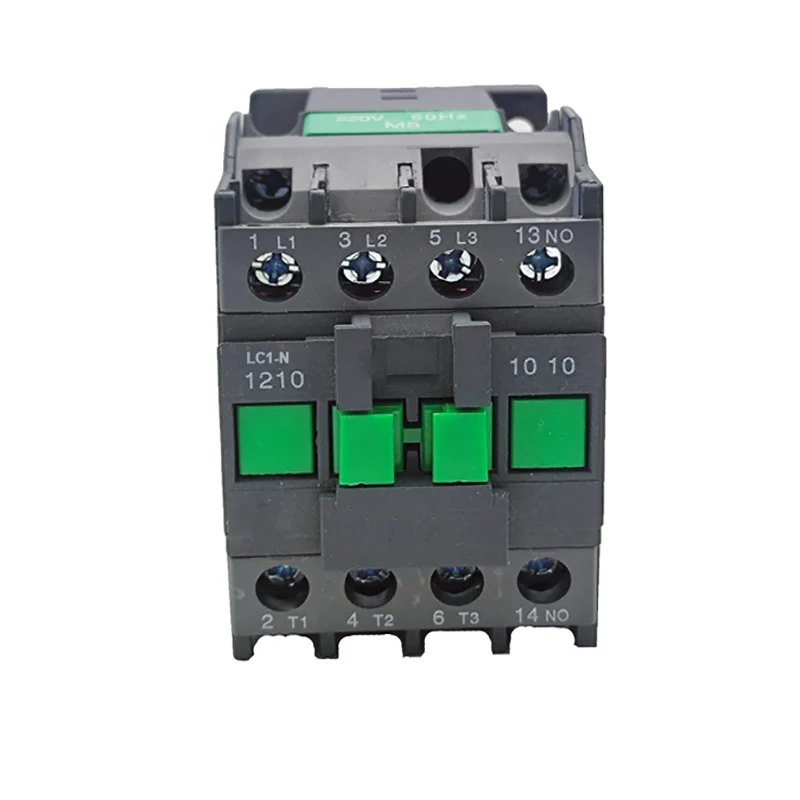

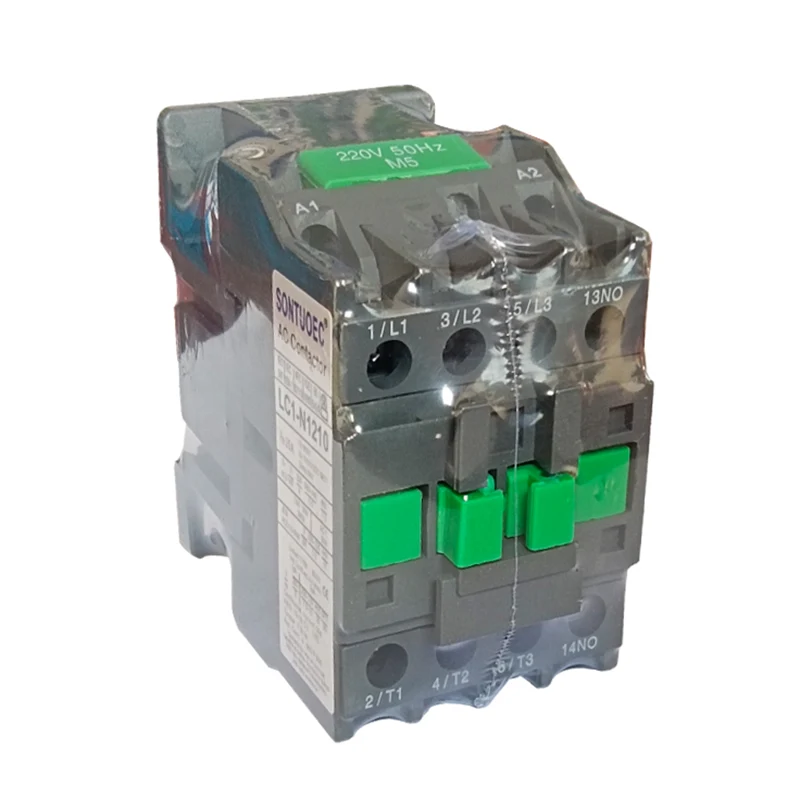

Model:LC1-N1210

Dërgo kërkesë

përshkrim i produktit

Lloj		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
Rryma e punës e vlerësuar (a)	AC3	9	12	18	25	32	40	50	65	80	95
Rryma e punës e vlerësuar (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Vlerësimet standarde të fuqisë së 3-fazës Motorët 50/60Hz Incategor AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Rryma e nxehtësisë e vlerësuar (A)		20	20	32	40	50	60	80	80	125	125
Jetë elektrike	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Jetë elektrike	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Jeta Mekanike (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Numri i kontakteve	3p+nr					3p+nc+nr
Numri i kontakteve	3p+nc					3p+nc+nr

Karakteristikat strukturore

Dizajni Modular: Kontakti AC i tipit LC1-N miraton dizajn modular me kombinim të plotë të funksionit, i cili është i përshtatshëm për përdoruesit të zgjedhin dhe kombinohen sipas nevojave të tyre.

Sistemi elektromagnetik: përfshirë spiralen elektromagnetike dhe thelbin e hekurit, i cili është një pjesë e rëndësishme e kontaktorit, duke u mbështetur në të për të drejtuar mbylljen dhe shkëputjen e kontakteve.

Sistemi i kontaktit: përfshirë kontaktin kryesor dhe kontaktin ndihmës. Kontakti kryesor përdoret për të lidhur dhe thyer qarkun kryesor dhe për të kontrolluar rrymën më të madhe; Kontakti ndihmës është në qarkun e kontrollit për të përmbushur kërkesat e metodave të ndryshme të kontrollit.

Sistemi i shuarjes së harkut: Pajisur me një pajisje për shuarjen e harkut, përgjithësisht, në përgjithësi të mbyllur gjysmë të mbyllur të arkës së çarturës, dhe të pajisur me një qark të fortë magnetik të harkut për të siguruar që kontaktet për të thyer qarkun e gjeneruar nga harku janë shuar në mënyrë të besueshme, për të zvogëluar dëmtimin e harkut në kontakte.

Parimi i funksionimit

Kur qarku i kontrollit është i energjisë, spiralja elektromagnetike gjeneron një fushë magnetike, e cila tërheq thelbin e hekurt për të drejtuar kontaktet për tu mbyllur, duke lidhur kështu qarkun kryesor të kompresorit. Kur qarku i kontrollit është i energjisë, fusha magnetike zhduket, bërthama e hekurit rivendoset nën veprimin e pranverës, kontakti është shkëputur, dhe qarku kryesor i kompresorit është shkëputur gjithashtu.

Parametrat kryesorë teknikë

Tensioni i furnizimit me energji të kontrollit të vlerësuar: përfshirë 24V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V, 660V dhe opsione të tjera.

Tensioni i thithjes: Zakonisht (0.85 ~ 1.1) herë tensioni i furnizimit të kontrollit të vlerësuar.

Tensioni i lëshimit: Zakonisht (0.2 ~ 0.75) herë tensioni i furnizimit të kontrollit të vlerësuar.

Koha e thithjes: Në varësi të modelit, koha e thithjes ndryshon, zakonisht midis 12 ~ 35ms.

Koha e lëshimit: Përsëri, koha e lëshimit ndryshon në varësi të modelit, përgjithësisht midis 4 ~ 20ms.

Jeta elektrike: Në kategorinë e përdorimit AC-3, jeta elektrike mund të jetë qindra mijëra herë në miliona herë.

Jeta mekanike: Jeta mekanike është zakonisht në rangun e cikleve miliona deri në 10 milion.
