Kontaktues i AC -së së familjes

Kontaktorët e AC të AC STH8-100 Series janë krijuar kryesisht për AC 50Hz (ose 60Hz), me një tension të vlerësuar të funksionimit deri në 400V. Ata kanë një rrymë operative të vlerësuar deri në 100A nën kategorinë e përdorimit AC-7A dhe deri në 40A nën kategorinë e përdorimit AC-7B. Këta kontaktorë përdoren për të kontrolluar ngarkesa të ulëta ose pak induktive në aplikacione banimi dhe të ngjashme, si dhe për kontrollin e ngarkesave motorike shtëpiake. Produkti është aplikuar kryesisht në shtëpi, hotele, apartamente, ndërtesa zyre, ndërtesa publike, qendra tregtare, vende sportive, etj., Për të arritur funksione të automatizuara të kontrollit. Pajtueshmëria e standardeve: IEC61095, GB/T17885.

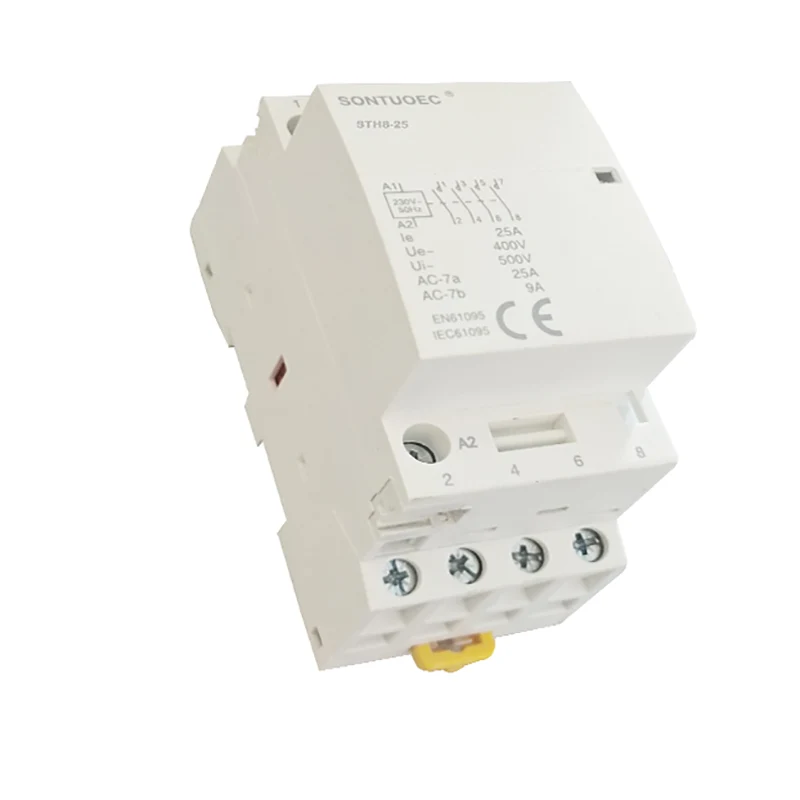

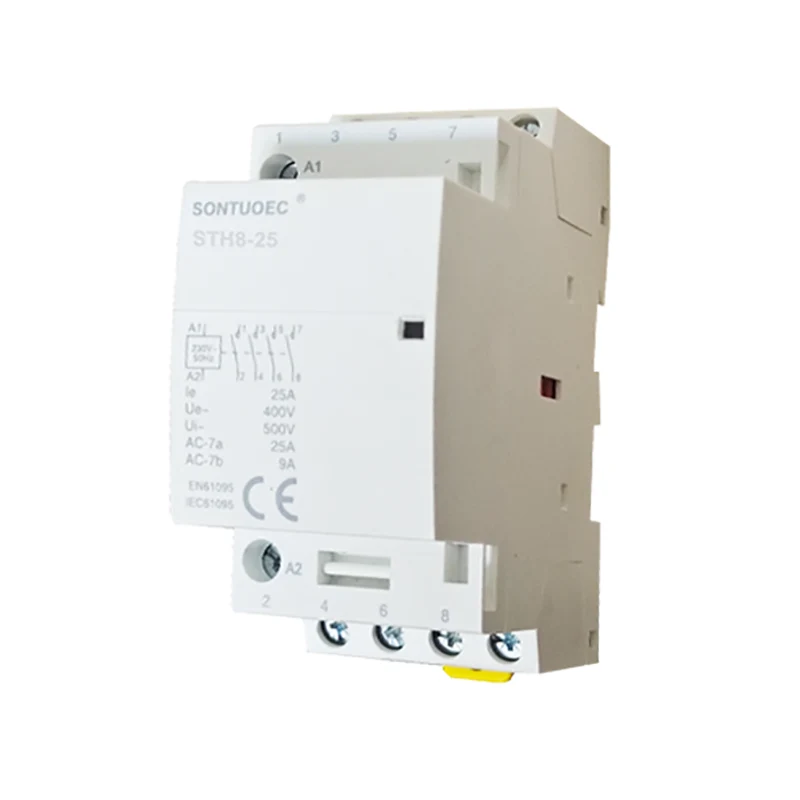

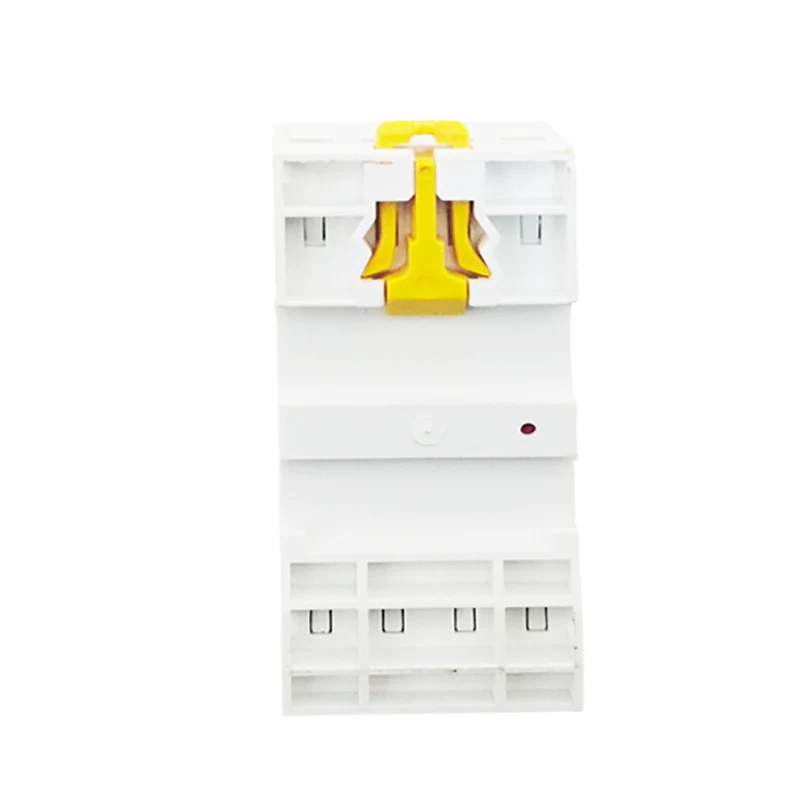

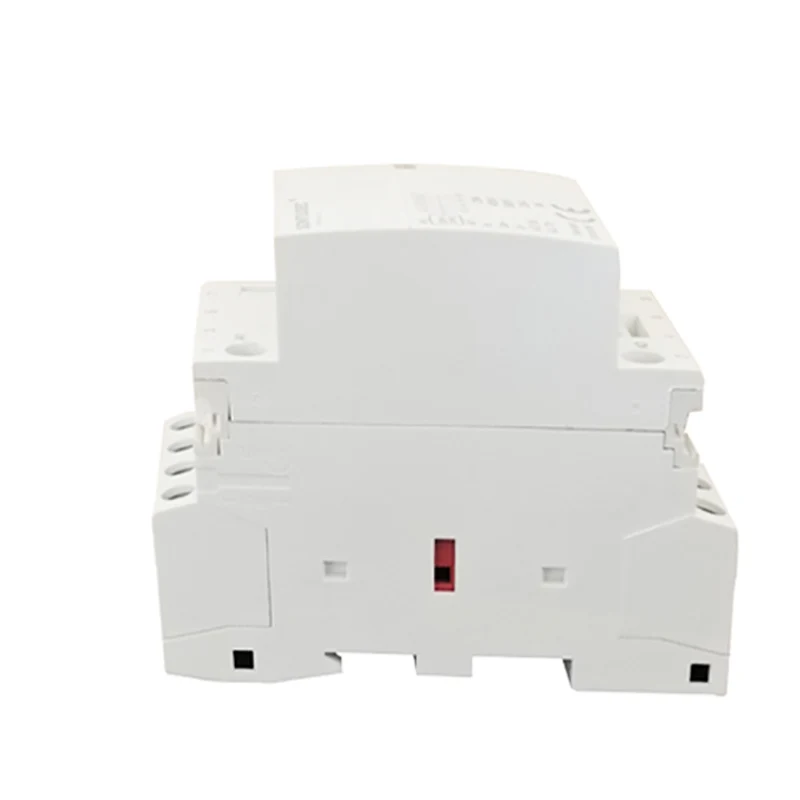

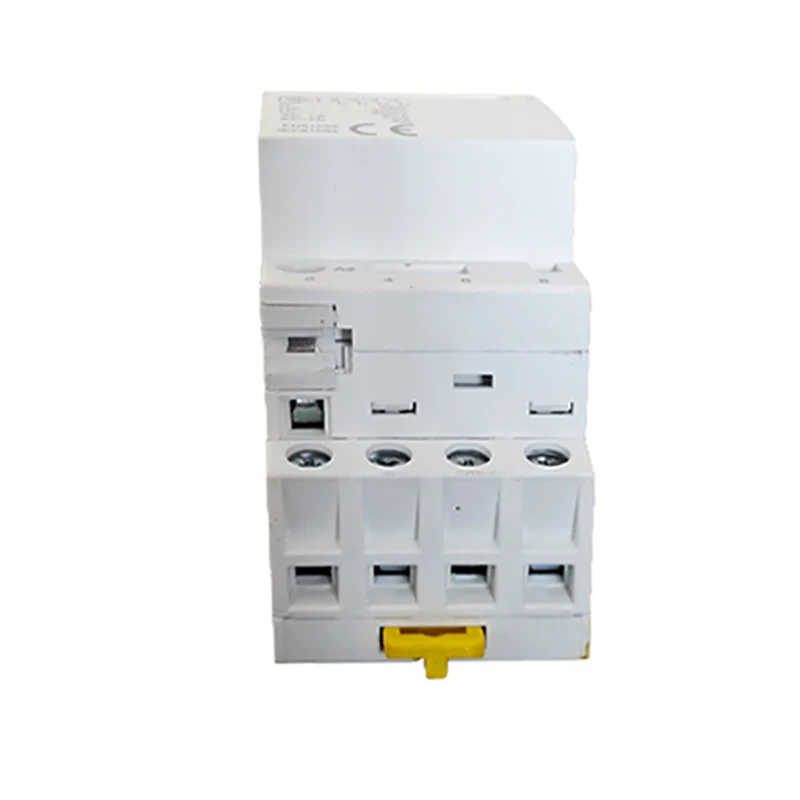

Model:STH8-25

Dërgo kërkesë

përshkrim i produktit

Lloj	kontaktor
Vlerësimi a	16	20	25	32	40	63	100
SIDA	Po
BCTSIDIKIMI ndihmës	Po
Bactc Kontrolloni ndihmësin nga i verdhë klip	Po

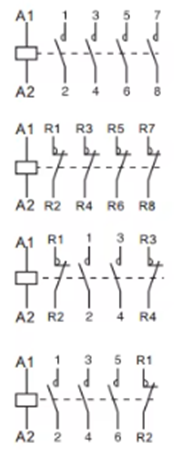

Lloj					Gjerësi në 9 mm modul
1p	Vlerësimi (LN) AC-7A	Vlerësimi (LN) AC-7A	Kontroll tension (VAC) (50Hz)	Kontakt
	16A	6A	24	1 jo	2
	20A	7A	110	1nc
	25A	9a	230
2p
	16A	6A	24	2	2
	20A	7A	110	1no+1nc
	25A	9a	230	2NC
	32a	12A	24	2	4
	40A	18a	110	1no+1nc
	63A	25A	230	2NC
	100A	_	24		6
			110	2
			230
3p
	16A	6A	24	3	4
	20A	7A	110	3NC
	25A	9a	230
	32a	12A	24	3	6
	40A	18a	110	3NC
	63A	25A	230
4p
	16A	6A	24	4 jo	4
	20A	7A	110	4NC
	25A	9a	230	2no+2nc 3no+1nc
	32a	12A	24	4 jo	6
	40A	18a	110	4NC
	63A	25A	230	2no+2nc 3no+1nc
	100A	_	24	4 jo	12
			110
			230

Strukturë kryesore

Kontakti i AC i familjes zakonisht përbëhet nga pjesët e mëposhtme:

Sistemi i kontaktit: përfshirë kontaktet kryesore dhe kontaktet ndihmëse. Kontakti kryesor përdoret për të ndezur dhe thyer qarkun kryesor, i cili zakonisht ka një rrymë më të madhe të vlerësuar; Kontakti ndihmës përdoret për të aktivizuar dhe thyer qarkun e kontrollit, i cili ka një rrymë më të vogël me vlerësim.

Sistemi elektromagnetik: Ai përbëhet nga thelbi i hekurit, armatura dhe spiralja. Kur spiralja është e energjisë, thelbi gjeneron një fushë magnetike që tërheq armaturën dhe mbyll kontaktet; Kur spiralja de-energjizohet, fusha magnetike zhduket, armatura lëshohet dhe kontaktet janë prishur.

Pajisja për shuarjen e harkut: Përdoret për të shuar harkun kur kontaktet janë shkëputur, duke parandaluar harkun të shkaktojë dëme në kontakte.

Shell dhe pajisje: Shell përdoret për të mbrojtur përbërësit e brendshëm nga ndikimi i mjedisit të jashtëm; Aksesorët përfshijnë kllapa montimi, terminale, etj., Të cilat përdoren për të realizuar instalimin dhe instalimin e kontaktit.

Parimi i funksionimit

Parimi i punës i kontaktorëve të AC -së shtëpiake bazohet në parimin e induksionit elektromagnetik. Kur spiralja është e energjisë, bërthama e hekurit gjeneron një fushë magnetike që tërheq armaturën dhe mbyll kontaktet; Kur spiralja de-energjizohet, fusha magnetike zhduket, armatura lëshohet dhe kontaktet janë shkëputur. Duke kontrolluar energjizimin dhe de-energjizimin e spirales, telekomandë dhe mbrojtja e qarqeve shtëpiake mund të realizohen.

Parametrat teknikë

Parametrat kryesorë teknikë të kontaktorëve të AC -së të familjes përfshijnë tensionin e vlerësuar, rrymën e vlerësuar, frekuencën e vlerësuar, lidhjen dhe thyerjen e kapacitetit etj. Përzgjedhja e këtyre parametrave duhet të përcaktohet sipas situatës aktuale të qarkut shtëpiak për të siguruar funksionimin normal dhe përdorimin e sigurt të kontaktorit.

Tensioni i vlerësuar: i referohet nivelit të tensionit kur kontakti punon normalisht.

Rryma e vlerësuar: i referohet rrymës maksimale që kontakti mund të përballojë për një kohë të gjatë nën tensionin e vlerësuar.

Frekuenca e vlerësuar: Frekuenca e furnizimit me energji elektrike kur kontakti punon normalisht.

Lidhja dhe Kapaciteti i Thyerjes: Rryma maksimale që kontakti mund të lidhet me besueshmëri dhe të prishë në kushtet e specifikuara.
