Kontaktues elektronik

Kontaktuesi elektronik me cilësi të lartë Sontuoec aplikohet kryesisht në qarqet e tensionit të vlerësuar deri në 660V, AC 50Hz ose 60Hz, të vlerësuar me rrymë deri në 95A, për të bërë dhe thyer, shpesh duke filluar dhe kontrolluar motorin AC. Kombinuar me bllokun e kontaktit ndihmës, vonesën e kohëmatësit dhe pajisjen e ndërlidhjes së makinerive etj, bëhet kontakti i vonesës, kontakti mekanik i ndërlidhjes, starter Star-Delta. Ajo shndërrohet në një startues elektromagnetik kur funksionon së bashku me një stafetë termike që përputhet, e cila mund të mbrojë qarkun e mbingarkesës. Kontakti prodhohet sipas IEC60947-4-1.

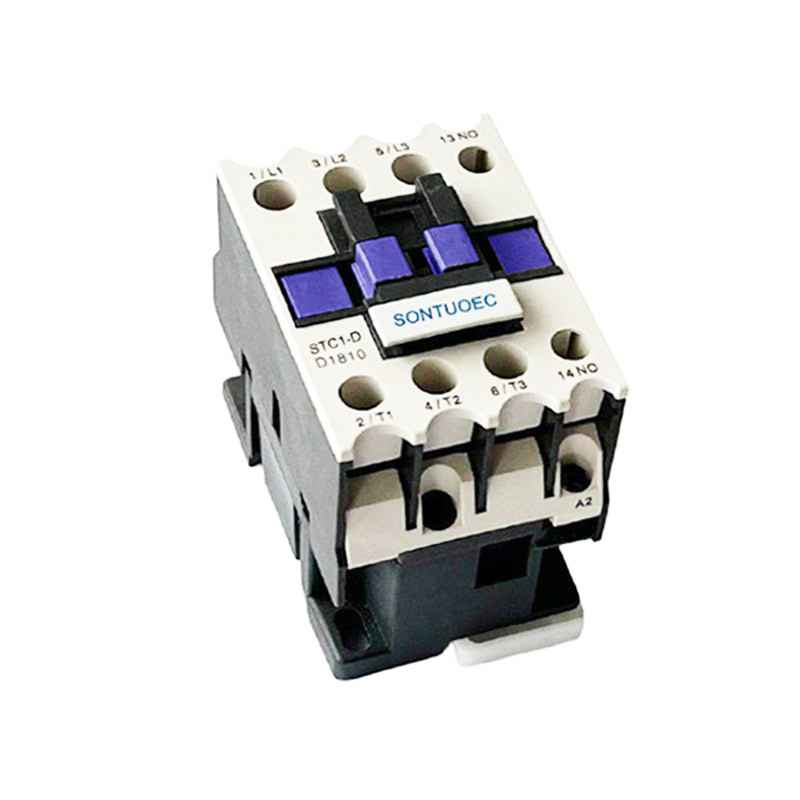

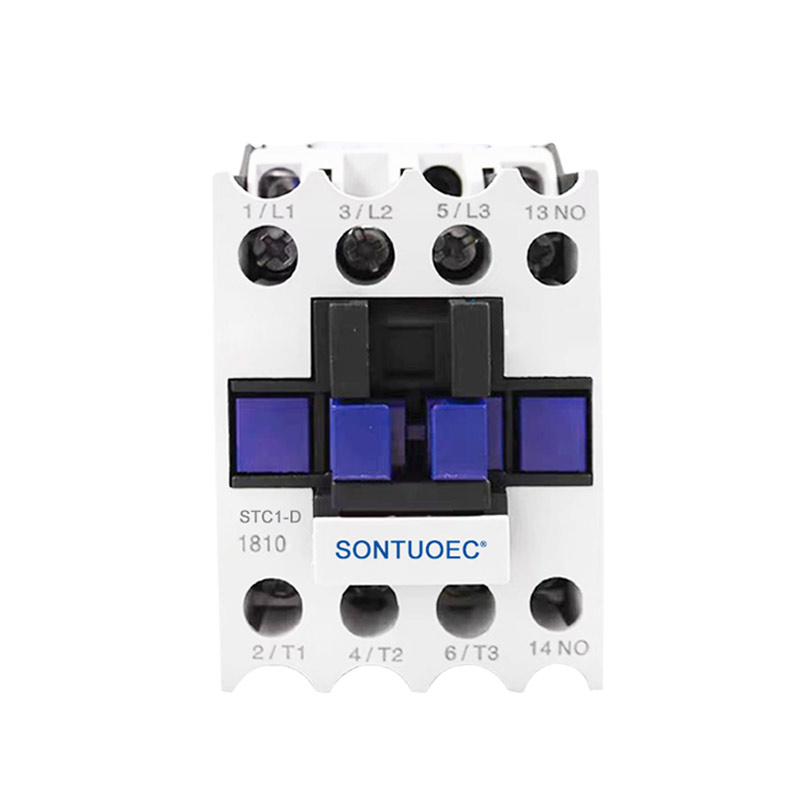

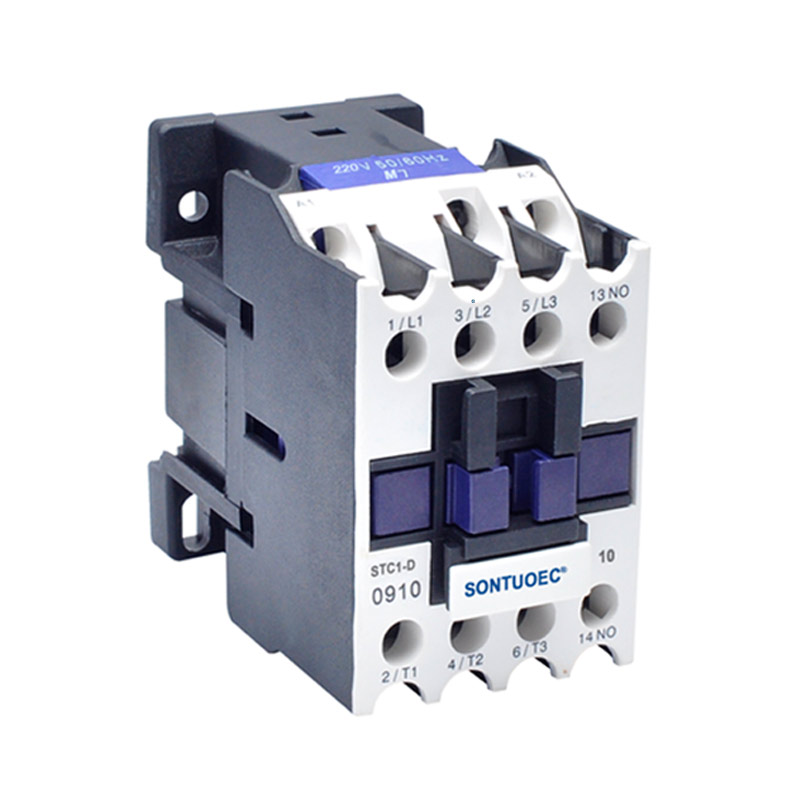

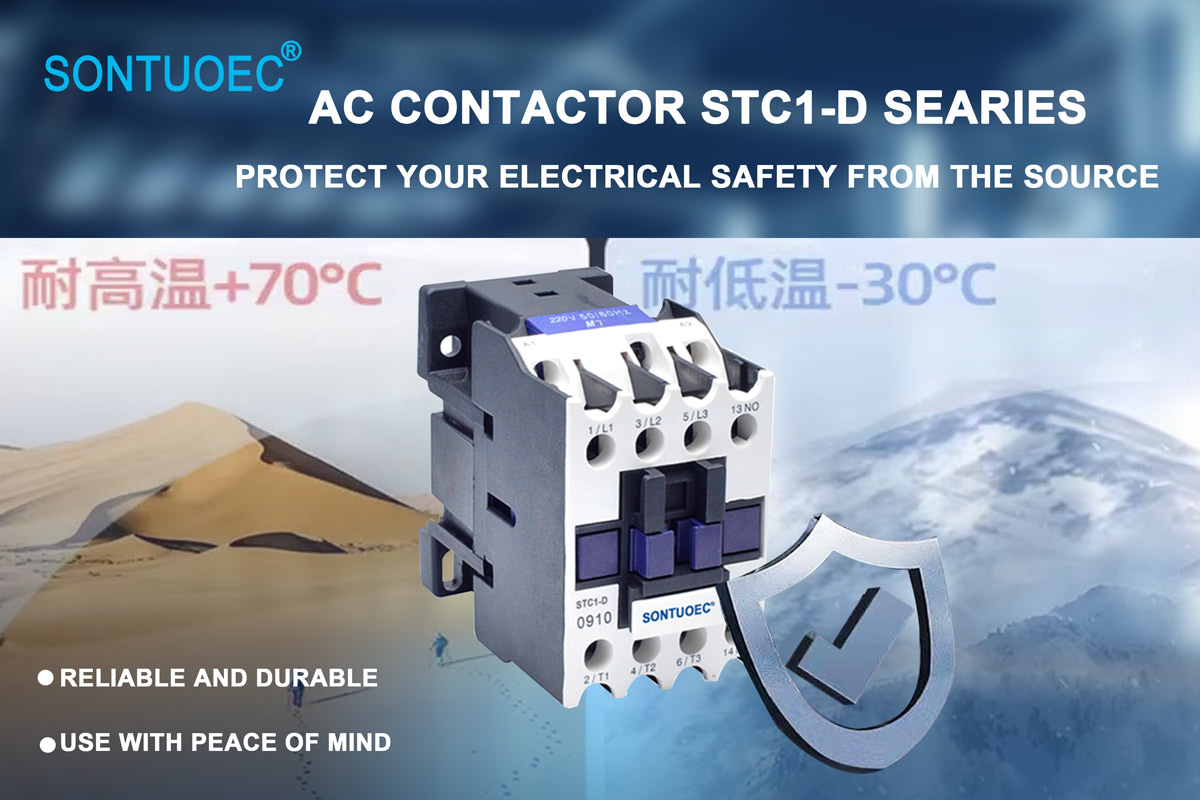

Model:STC1-D

Dërgo kërkesë

përshkrim i produktit

Lloj		STC1-D09	STC1-D12	STC1-D18	STC1-D25	STC1-D32	STC1-D40	STC1-D50	STC1-D65	STC1-D80	STC1-D95
Rryma e punës e vlerësuar (a)	AC3	9	12	18	25	32	40	50	65	80	95
Rryma e punës e vlerësuar (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Vlerësimet standarde të energjisë Motorë me 3 fazë 50/60Hz në kategorinë AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Rryma e nxehtësisë e vlerësuar (A)		20	20	32	40	50	60	80	80	125	125
Jetë elektrike	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Jetë elektrike	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Jeta Mekanike (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Numri i kontakteve	3p+nr					3p+nc+nr

Karakteristikat e produktit

Performanca e lartë: Kontaktorët e elektronikës janë krijuar për të qenë kontaktet më të vogla, më të lehta dhe me kosto më të ulët të mbyllur në industri, me vlerësimet aktuale deri në 500A (në 85 ° C) dhe një kapacitet ndërprerëse prej 2000A (në 320VDC).

Energjia efikase: Mbrojtësi i integruar i energjisë së spirales funksionon me energji mbajtëse vetëm 1.7W (në 12VDC) dhe mund të kufizojë forcën elektromotore të kundërt (EMF) në 0V.

Siguria: Produkti është mbyllur hermetikisht për sigurinë e brendshme dhe mund të funksionojë në mjedise shpërthyese ose të ashpra pa oksidim ose ndotje të spirales ose kontakteve, përfshirë periudha të gjata të mos-operimit.

Shkathtësia: Kontaktet ndihmëse opsionale janë dhënë për monitorim të lehtë të pozicionit të kontakteve të energjisë. Gjithashtu përmban lidhje fleksibël të spirales/energjisë.

Skenarët e aplikimit

Kontaktorët e elektronikës përdoren në një larmi të gjerë aplikimesh, duke përfshirë por jo të kufizuar në:

Sistemet e baterive: Veçanërisht të përshtatshme për aplikimet e Komunitetit Evropian (KE) ku kërkohet shënimi CE.

Mbrojtja dhe ndërrimi i qarkut: të tilla si ndërrimi dhe kopjimi i stafeve (lloji III), si dhe kontrolli i energjisë së tensionit DC, mbrojtja e qarkut dhe siguria në modelin AIAG QS9000.

Aplikime të tjera industriale: Gjithashtu për automobilistikë, hapësirë ajrore, rrjete komunikimi, elektronikë të konsumit, mjekësor dhe fuqi.
