Ndërprerës i qarkut elektrik

Një ndërprerës elektrik është një pajisje komutuese e aftë për të mbajtur dhe thyer rrymë në kushte normale ose jonormale të qarkut. Funksioni kryesor i tij është të mbrojë qarkun nga dëmtimet e shkaktuara nga mbingarkesat, qarqet e shkurtra dhe kushtet e tjera jonormale për të siguruar funksionimin e sigurt dhe të qëndrueshëm të sistemit të energjisë. Kur mbingarkoni, qark i shkurtër dhe gabime të tjera ndodhin në qark, ndërprerësi elektrik mund të ndërpresë shpejt rrymën, të parandalojë që faji të zgjerohet dhe të mbrojë pajisjet dhe sigurinë personale.

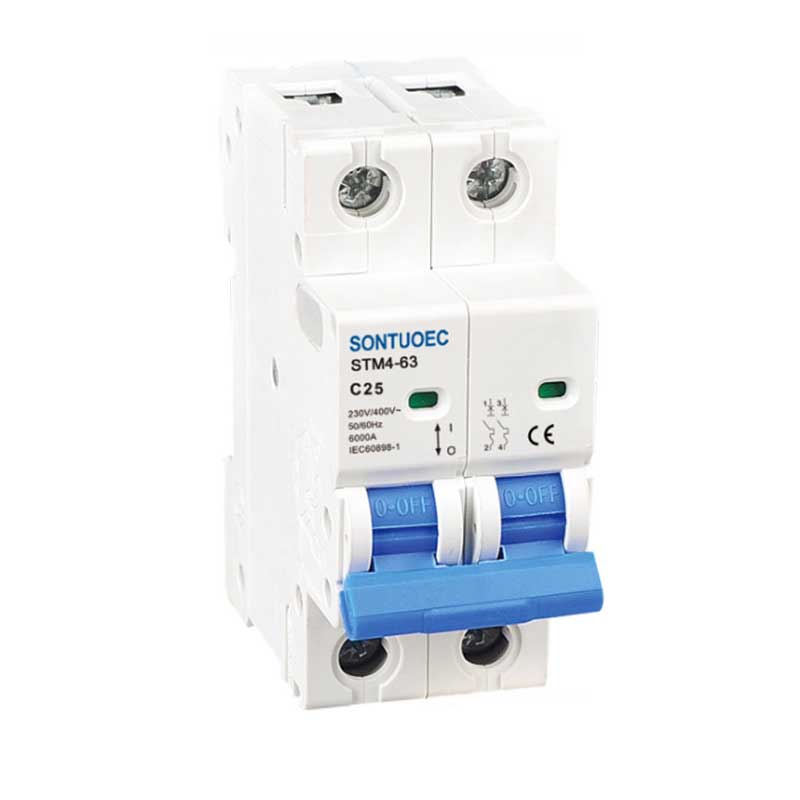

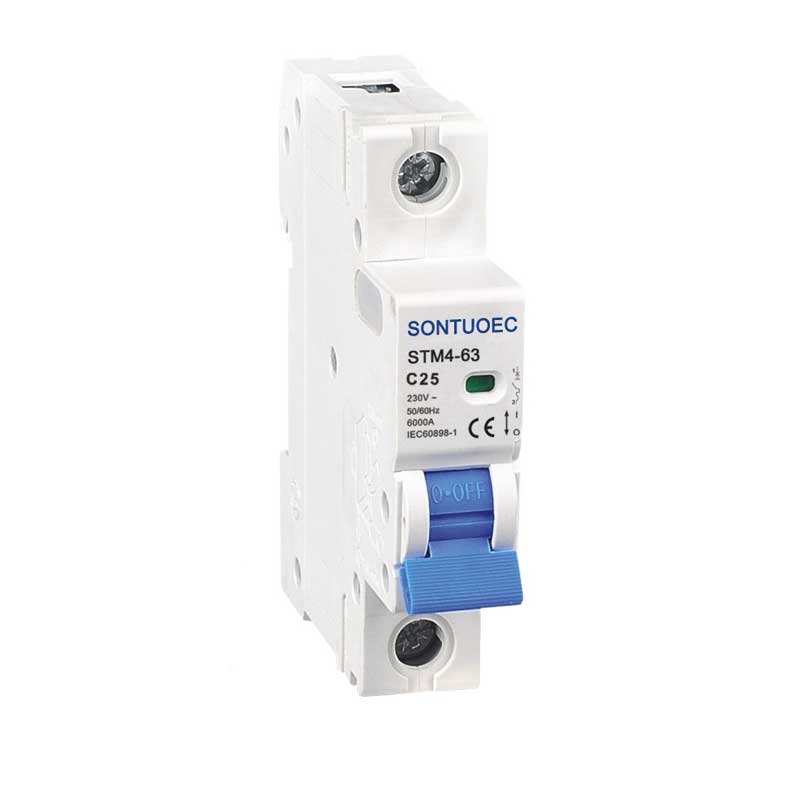

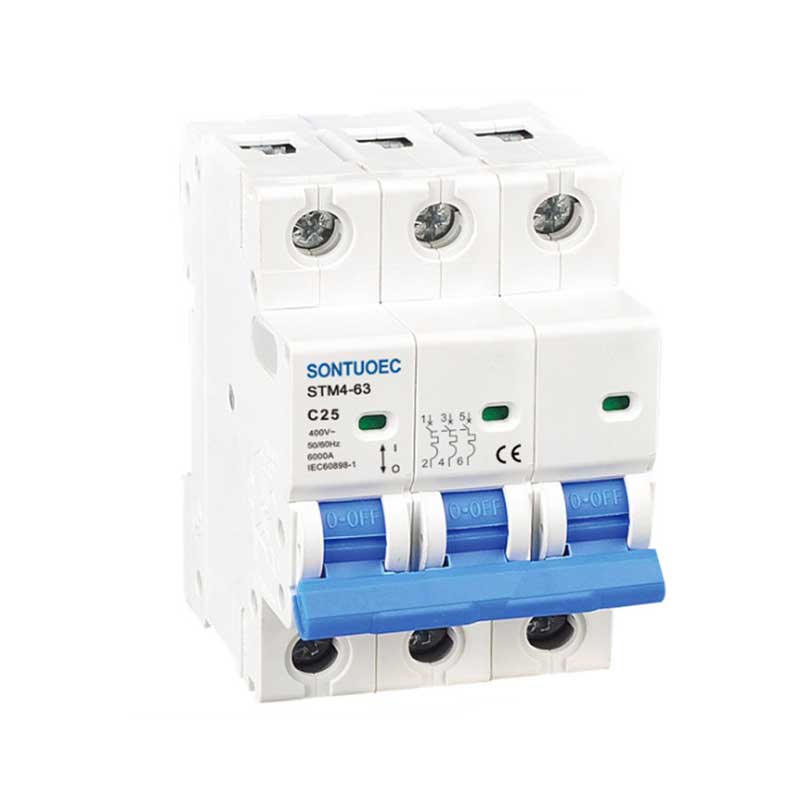

Model:STM4-63

Dërgo kërkesë

përshkrim i produktit

Model	Stm4-63
Standard	IEC60898-1
Pol	1p, 2p, 3p, 4p
Kapaciteti i thyer i qarkut të shkurtër	3ka, 4.5ka, 6ka
I vlerësuar Rrymë (in)	1,2,4,610,16,20,25,32,40,50,63a
I vlerësuar Tension (KB)	AC230 (240)/400 (415) V
I vlerësuar Frekuencë	50/60Hz
Kurbë e kurthit	B, c, d
Magnetik lëshime	Në të gjithë Kurba: Midis 3in dhe 5 në
	Kurba c: midis 5in dhe 10in
	D kurba: midis 10in dhe 14in
Elektro-mekanik durim	i tepërt 6000 cikle

Parimi i funksionimit

Parimi i punës i ndërprerësve elektrikë bazohet në parimet e induksionit elektromagnetik dhe transmetimit mekanik. Kur rryma në qark tejkalon vlerën e vlerësuar, elementi termik brenda ndërprerësit do të nxehet dhe do të prodhojë deformim të bimetalit, ose elektromagnet do të prodhojë thithje të mjaftueshme për të bërë veprimin e mekanizmit të shkëputjes, duke prerë kështu qarkun. Përveç kësaj, ndërprerësi gjithashtu ka një pajisje për shuarjen e harkut, e cila mund të shuajë në mënyrë efektive harkun e gjeneruar kur thyen rrymën dhe të parandalojë harkun nga pajisjet e dëmtimit dhe personelit.

Përbërësit kryesorë

Ndërprerësi i qarkut elektrik në përgjithësi përbëhet nga sistemi i kontaktit, sistemi i shuarjes së harkut, mekanizmi i funksionimit, sulmuesi, guaska etj. Sistemi i kontaktit përdoret për të lidhur dhe shkëputur ndërprerësin; Sistemi i shuarjes së harkut përdoret për të shuar harkun e gjeneruar kur prishni rrymën; Mekanizmi i funksionimit përdoret për të realizuar funksionimin manual ose automatik të ndërprerësit; Tripper është pjesa që shkakton veprimin e ndërprerësit të qarkut sipas situatës së fajit në qark; Predha përdoret për të mbrojtur strukturën e brendshme të ndërprerësit të qarkut dhe për të parandaluar ndërhyrjen e jashtme.
