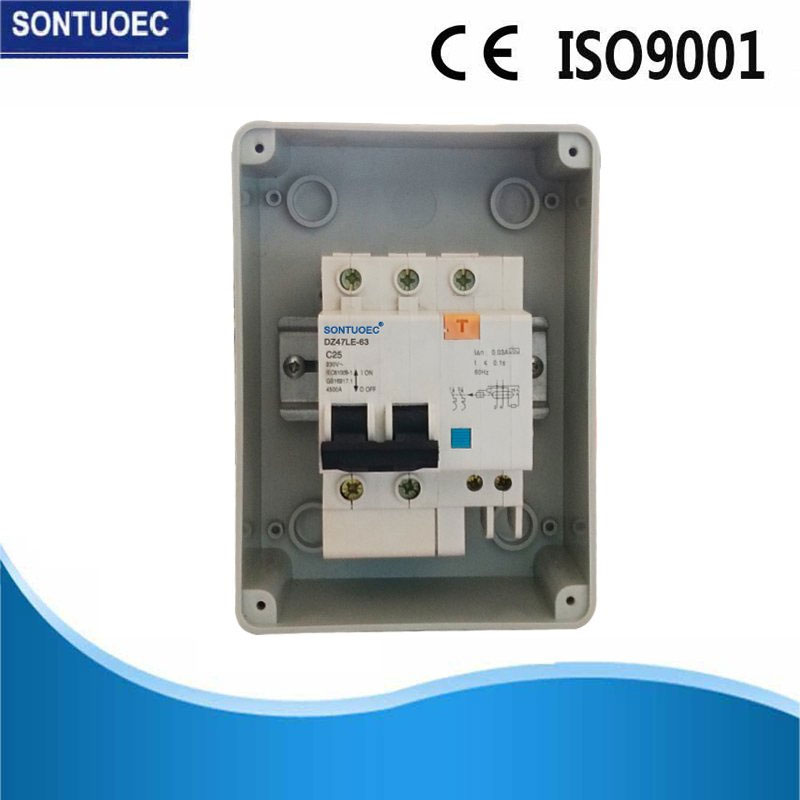

Ndërprerës qarku i madhësisë së pamjes së unifikuar të serisë Dz47le-63 RCBO

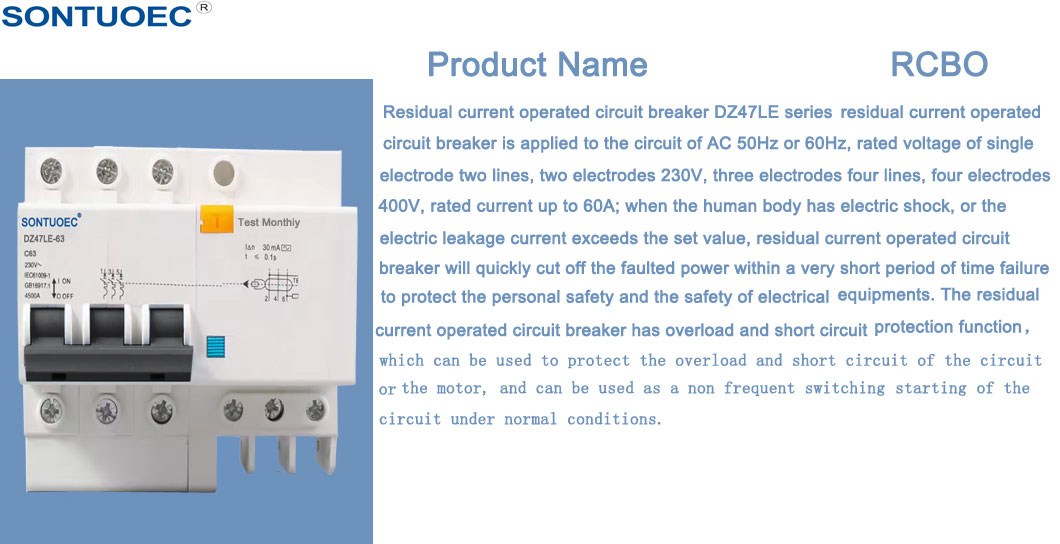

1.RCBO përdoret kryesisht në sistemin e shpërndarjes së terminalit të tensionit të ulët AC 50Hz(60Hz), tension nominal 230/400V, rrymë nominale 6A deri në 63A. RCBO është e barabartë me funksionin MCB+RCD; Përdoret për mbrojtjen nga goditja elektrike dhe mbrojtjen e kontaktit indirekt të njeriut, mbrojtjen e pajisjeve elektrike kur trupi i njeriut prek energjinë elektrike ose rryma e rrjedhjes së rrjetit elektrik tejkalon vlerën e përcaktuar, dhe mbrojtje nga ngarkesa dhe qark i shkurtër; Mund të jetë gjithashtu një operator jo-frekuencor në qark, i përdorur gjerësisht në zonën rezidenciale dhe komerciale. Ai përputhet me standardin IEC61009-1. 2.MCB përdoret në AC50/60Hz, tension nominal 230V3, 4 pole 400V, rrymë e vlerësuar deri në 63A për mbrojtje nga mbingarkesa dhe qark i shkurtër, si dhe për ndërrim të pafrekuentuar në raste normale. Përdoret gjerësisht për industri, komerciale dhe shtëpiake. Ky produkt është në përputhje me standardin IEC6089 me standardin IEC089. 3.RCCB është në përputhje me standardet e IEC61008. Mund të ndërpresë qarkun e defektit menjëherë me rastin e rrezikut të goditjes ose rrjedhjes së tokëzimit të trungut. Kështu është i përshtatshëm për të shmangur rrezikun e goditjes dhe zjarrin të shkaktuar nga rrjedhjet e tokës. Mund të përdoret në qarqe deri në njëfazore 240V, trefazore ose trefazore 415000z.

Model:DZ47LE-63

Dërgo kërkesë

përshkrim i produktit

Specifikimet:

RCBO

	Standard	Njësia	IEC/EN 61009-1
elektrike	Modaliteti		Lloji elektronik
veçoritë	Lloji (forma valore e rrjedhjes së tokës që ndjehet)		A, AC
	Karakteristikë e lëshimit termomagnetik		B, C, D
	Rryma e vlerësuar ln	A	6,10,16,20,25,32,40,63
	polakët	P	1P+N, 3P+N
	Tensioni nominal Ue	V	AC 230, 400
	Ndjeshmëria e vlerësuar I△n	A	0,01, 0,03, 0,1, 0,3, 0,5
	Kapaciteti i vlerësuar i mbetur i prodhimit dhe thyerjes l△m	A	500
	Kapaciteti i vlerësuar i qarkut të shkurtër Icn	A	6000
	Koha e pushimit nën I△n	S	≤0.1
	Frekuenca e vlerësuar	Hz	50/60
	Impuls i vlerësuar me rezistencë ndaj tensionit (1.2/50) Uimp	V	4000
	Tensioni i provës dielektrike në ind.Freq për 1min	kV	2
	Tensioni i izolimit Ui	V	250
	Shkalla e ndotjes		2
Karakteristikat mekanike	Jeta elektrike		4000
	Jeta mekanike		10000
	Treguesi i rrymës së defektit		PO
	Shkalla e mbrojtjes		IP20
	Temperatura e ambientit	ºC	-5~+40 (Aplikacioni special ju lutemi referojuni
	(me mesatare ditore≤35ºC)	ºC	korrigjimi i kompensimit të temperaturës)
	Temperatura e ruajtjes	ºC	-25~+70
Instalimi	Lloji i lidhjes së terminalit		Kabllo/Zbarra e tipit Pin/Zbarra e tipit U
	Madhësia e terminalit sipër/poshtë për kabllo	mm2	25
	Madhësia e terminalit sipër/poshtë për kabllo	AWG	5 janar 18
	Madhësia e terminalit sipër/poshtë për shiritin e zbarrës	mm2	25
	Madhësia e terminalit sipër/poshtë për shiritin e zbarrës	AWG	3 janar 18

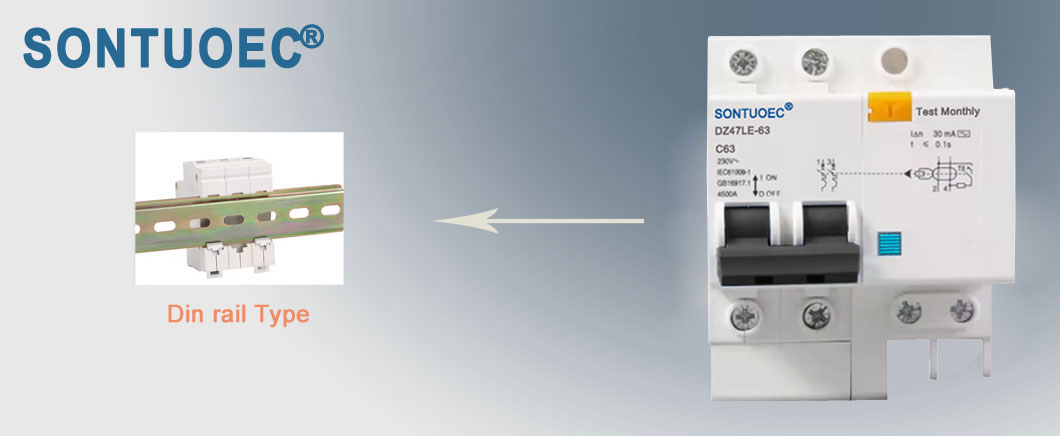

	Montimi		Në hekurudhën DIN EN 60715 (35 mm) me anë të pajisjes me kapëse të shpejtë
	Lidhja		Nga lart

Pamje e përgjithshme e produktit:

1. Siguroni mbrojtje kundër rrymës së defektit/rrjedhjes së tokës dhe funksionit të izolimit

2. Kapaciteti rezistues i rrymës së lartë të qarkut të shkurtër3. E aplikueshme për lidhjen e zbarrës së tipit terminal dhe pin/pirun

5. Shkëputni automatikisht qarkun kur ndodh rryma e defektit/rrjedhjes së tokës dhe tejkalon ndjeshmërinë e vlerësuar

6. I pavarur nga furnizimi me energji elektrike dhe tensioni i linjës, dhe pa ndërhyrje të jashtme, luhatje të tensionit.

MCB

Model	MCB
Standard	IEC60898-1
Pol	1P,2P,3P,4P
Kurba e ndalimit	B, C, D
Kapaciteti i vlerësuar i qarkut të shkurtër (Icn)	3KA,4.5KA,6KA,10KA
Rryma e vlerësuar (në)	1,2,4,6,10,16,20,25,32,40,50,63A
Tensioni i vlerësuar (jo)	AC230(240)/400(415)V
Lëshimet magnetike	Kurba B: ndërmjet 3 dhe 5 Inç
	Kurba B: ndërmjet 3 dhe 5 Inç
	C kurba: ndërmjet 5 dhe 10 in
	C kurba: ndërmjet 5 dhe 10 in
	D kurba: ndërmjet 10 dhe 14 in
	D kurba: ndërmjet 10 dhe 14 in
Rezistenca elektro-mekanike	mbi 6000 cikle C

RCCB


	Standard	Njësia	IEC/EN 61008-1
elektrike	Lloji (forma valore e rrjedhjes së tokës që ndjehet)		AC, A
Veçori	Rryma e vlerësuar në	A	16,25,32,40,63
	polakët	P	2,4
	Tensioni nominal Ue	V	230/400
	Ndjeshmëri e vlerësuar I n	A	0,01,0,03,0,1,0,3
	Tensioni i izolimit Ui	V	500
	Bërja e mbetur e vlerësuar dhe	A	630
	kapaciteti thyes I m
	Rryma e lidhjes së shkurtër I c	A	4500/6000
	Siguresa SCPD	A	6000
	Koha e pushimit nën I n	s	<0.1
	Frekuenca e vlerësuar	Hz	50/60
	Shkalla e ndotjes		2
MekanikeI	Jeta elektrike	t	4000
veçoritë	Mekanike Iife	t	20000
	Treguesi i rrymës së defektit		po
	Shkalla e mbrojtjes		IP20
	Temperatura e ambientit	C	Nga -25C deri në 40C
	(me mesatare ditore 35 )
	Temperatura e ruajtjes	C	Nga -25C deri në 70C

FAQ

Pyetja 1. cili është afati i pagesës? A. Ne pranojmë TT, 30% depozitë dhe 70% bilanc kundër kopjes së BL

P 2. si është koha e dorëzimit?

A. zakonisht do të duhen rreth 25 ditë për prodhim

Pyetja 3. më tregoni standardin e paketës?

A. Normalisht janë kartona, por gjithashtu mund ta paketojmë sipas kërkesës tuaj.

Q 4.A do të pranonit të përdornit logon tonë?

A. Nëse keni sasi të mirë, nuk është absolutisht problem të bëni OEM.

P5. A mund të marr disa mostra?

A: Po, ne mbështesim marrjen e mostrave përpara se të vendosni porosinë. Vetëm mos ngurroni të kontaktoni me ne nëse keni ndonjë kërkesë.

P6. Jeni origjinal Fabrika?

A: Po, ne kemi fabrikën tonë.

P7. Si mund të siguroheni për cilësinë e produkteve?

Përgjigje: Ne do të pajtohemi me standardet ndërkombëtare të cilësisë për të inspektuar çdo artikull përpara se të largoheni nga fabrika. Na kontaktoni. Faleminderit për leximin tuaj. Nëse ndonjë produkt plotëson nevojën tuaj. Mirë se vini të na dërgoni një email ose me Wechat dhe WhatsApp. Jemi të sigurt që çdo informacion juaj mund t'i kushtohet vëmendje pa asnjë vonesë.
