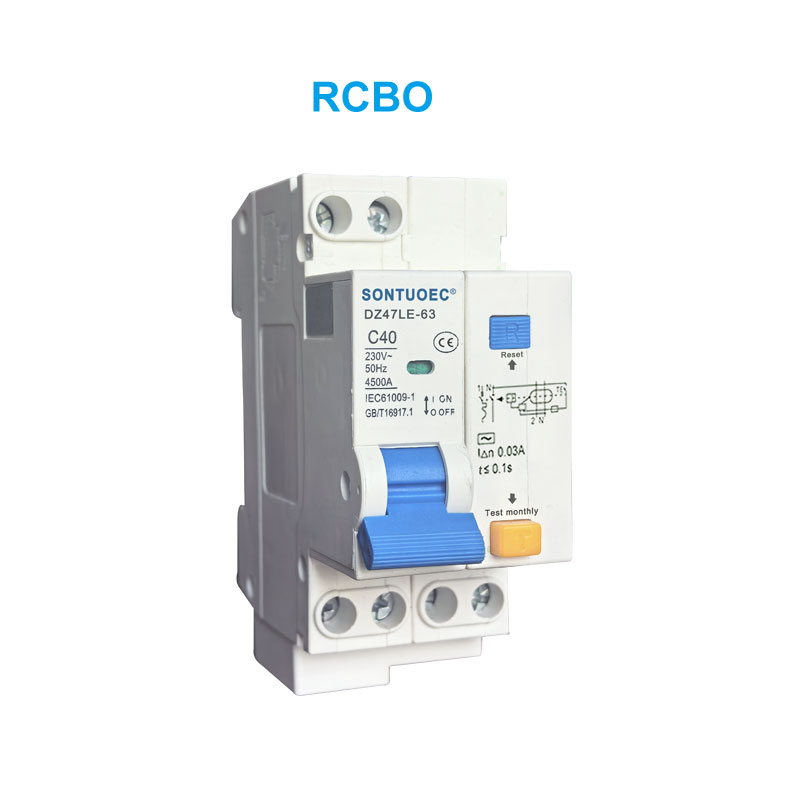

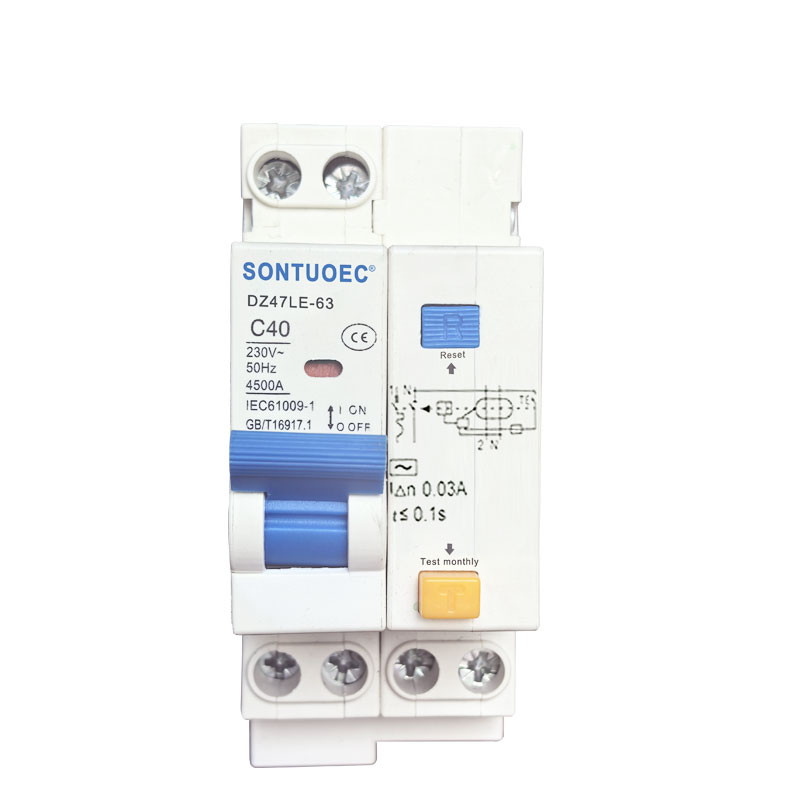

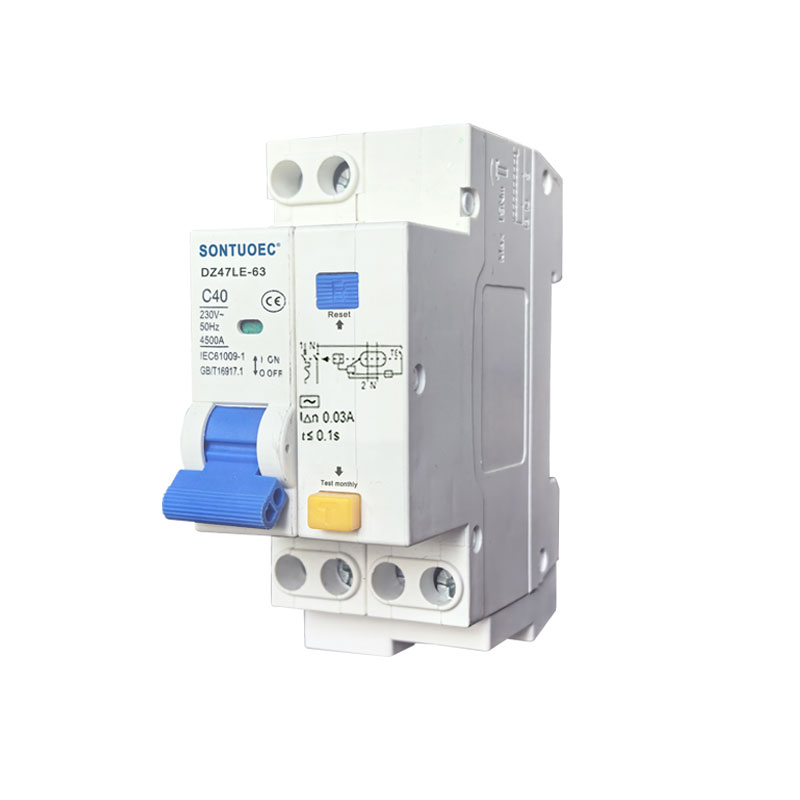

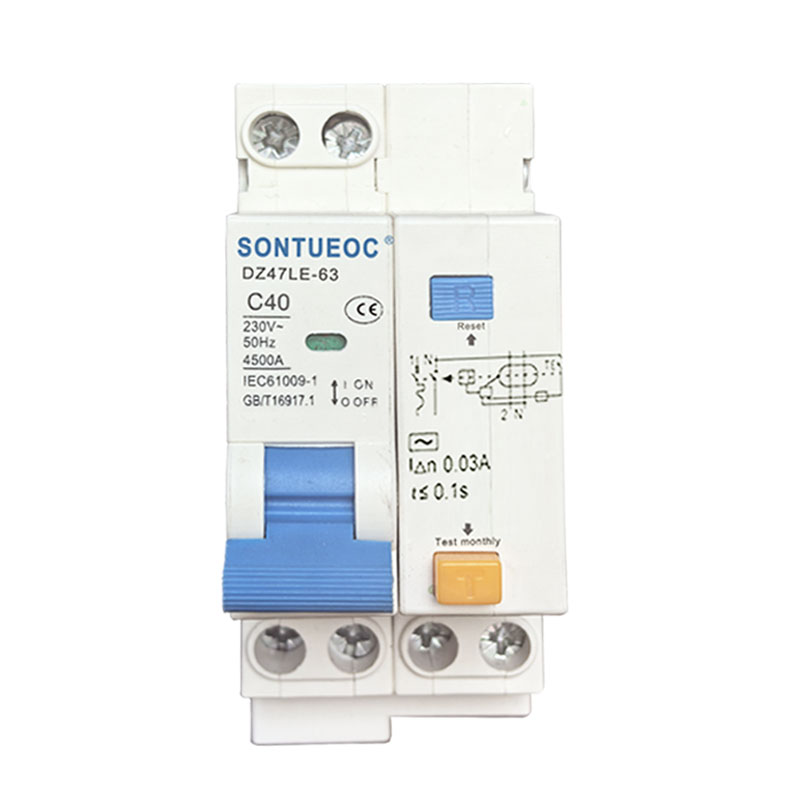

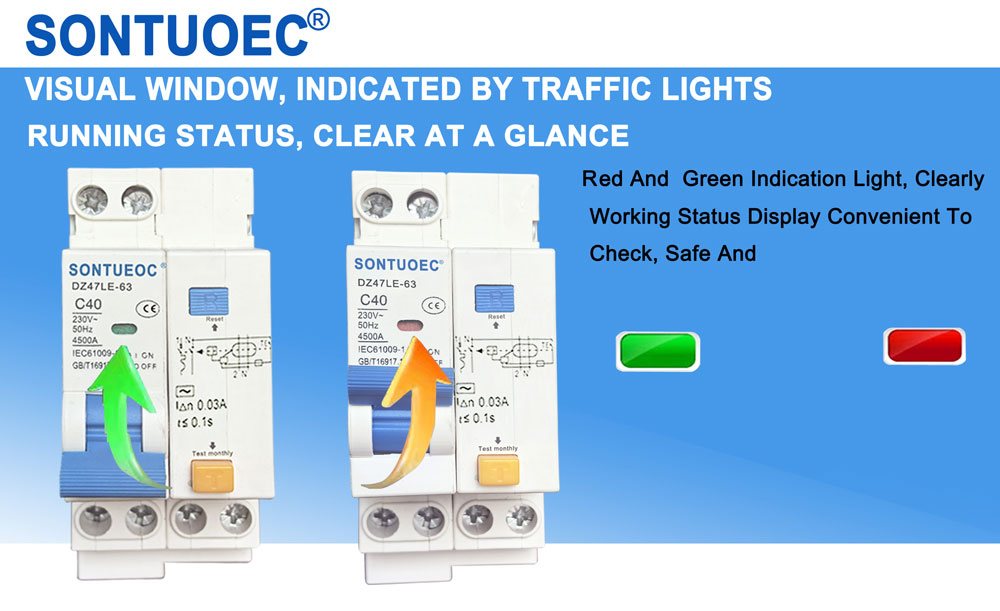

Dz47le-63 Ndërprerës i rrymës rrjedhëse të serisë RCBO

SONTUOEC është një nga furnizuesit/prodhuesit kinezë të specializuar në prodhimin e pajisjeve të ndryshme elektrike të vogla pajisjet.DZ47LE zbatohet për një linjë me voltazh të vlerësuar AC 50/60Hz 230V për një pole dy tela, 2 pole ose 400V për 3 pole, 3 pole 4 tela. 4 pole dhe rryma e vlerësuar deri 63A. Ai mund të mbrojë linjën dhe motorin nga mbingarkesa dhe qarku i shkurtër Mund të të përdoret gjithashtu për konvertim të rrallë linjë dhe fillim të rrallë të motorit. Ai përputhet me standardet e IEC6100.

Model:DZ47LE-63

Dërgo kërkesë

përshkrim i produktit

Parametrat teknikë:

Tensioni i vlerësuar (V)	Rryma e vlerësuar e rastit Inm(A)	polakët	Neutra	Vlerësuar CurrentIn(A)	Kapaciteti i vlerësuar i ndërprerjes së qarkut të shkurtër Icu (KA)		Rryma e vlerësuar e ndërprerjes së rrjedhjes së rrymës	Rryma e vlerësuar Rryma jo e ndërprerë (mA)
Tensioni i vlerësuar (V)	Rryma e vlerësuar e rastit Inm(A)	polakët	Linel	Vlerësuar CurrentIn(A)	Kapaciteti i thyer Icu (KA)	COS	(mA))	Rryma e vlerësuar Rryma jo e ndërprerë (mA)
230	6-63	1	N	6,10,16,	6	0.7	30,50,	15,25,
230	6-63	2		20,25,32,	6	0.7	100,300	50,150
400	6-63	3		40,50,63	6	0.7
400	6-63	3	N		6	0.7
400	6-63	4			6	0.7
230	6-63	1	N		4.5	0.8
400	6-63	2			4.5	0.8
400	6-63	3			4.5	0.8
400	6-63	3	N		4.5	0.8
400	6-63	4			4.5	0.8

DZ47LE Ndërprerës qarku i operuar me rrymë të mbetur me mbrojtje nga mbirryma (elektronike):

1. Aplikimi

Personeli dhe mbrojtja nga zjarri

Mbrojtja e kabllove dhe linjave kundër mbingarkesës dhe qarkut të shkurtër

2. Rregulla të përgjithshme për zgjedhjen e RCBO:

a.Rryma operative e mbetur e vlerësuar

Në ≤ 30 mA: mbrojtje shtesë në rastin e kontaktit të drejtpërdrejtë Në ≤300 mA: mbrojtje parandaluese nga zjarri në rastin e rrymave të defektit në tokë

b.Klasa e udhëtimit

Klasa AC - Sigurohet fikja për rrymat sinusoidale, të alternuara, pavarësisht nëse ato aplikohen shpejt ose rriten ngadalë.

c.Kurba e ndalimit

Kurba C (5-10 In) mbrojtja dhe kontrolli i qarqeve kundër mbingarkesave dhe qarkut të shkurtër; mbrojtje për ngarkesat rezistente dhe induktive me rrymë të ulët të hyrjes.

Kurba D (10-14 In) mbrojtja dhe kontrolli i qarqeve nga mbingarkesat dhe qarqet e shkurtra; mbrojtje për qarqet që furnizojnë ngarkesa me rrymë të lartë hyrëse në mbylljen e qarkut (transformatorët LV/LV, llambat e prishjes).
