DC MCB Breaker Circuit Miniature

Ndërprerësi i qarkut miniaturë DC MCB është një ndërprerës elektrik i krijuar posaçërisht për funksionimin automatik në qarqet DC. Funksioni kryesor i tij është të mbrojë pajisjet automatike nga mbingarkesat, qarqet e shkurtra dhe rreziqet e tjera të gabimit, dhe të sigurojë sigurinë e të gjithë sistemit të energjisë. Kur rryma që rrjedh nëpër qark tejkalon vlerësimin e DC MCB, ose kur zbulohet rryma e rrjedhjes në qark, DC MCB automatikisht do të shkëpusë qarkun, duke parandaluar kështu që qarku të dëmtohet për shkak të mbingarkesës, qarkut të shkurtër ose rrjedhjes.

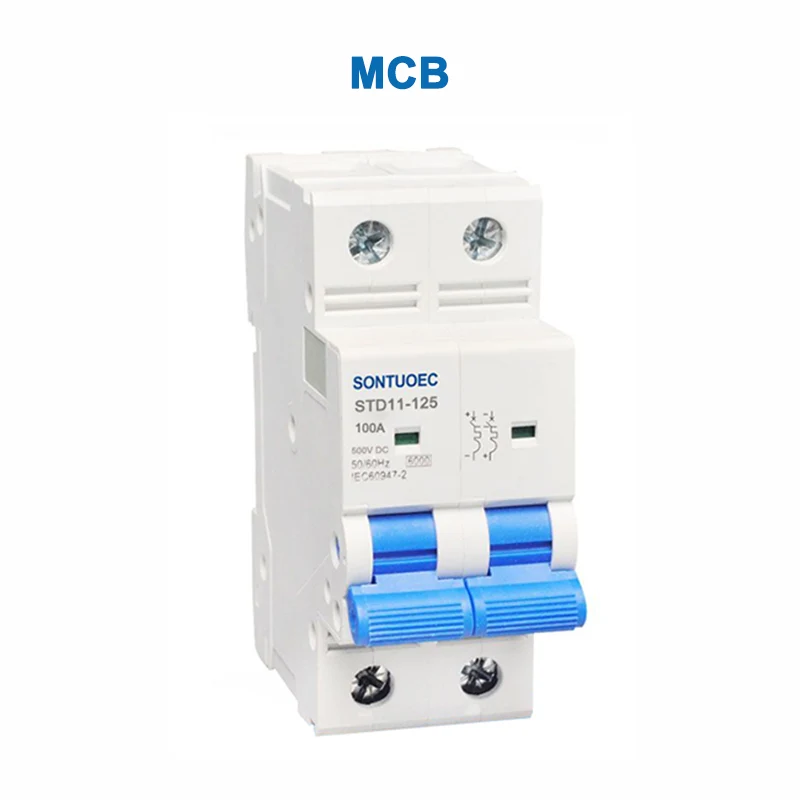

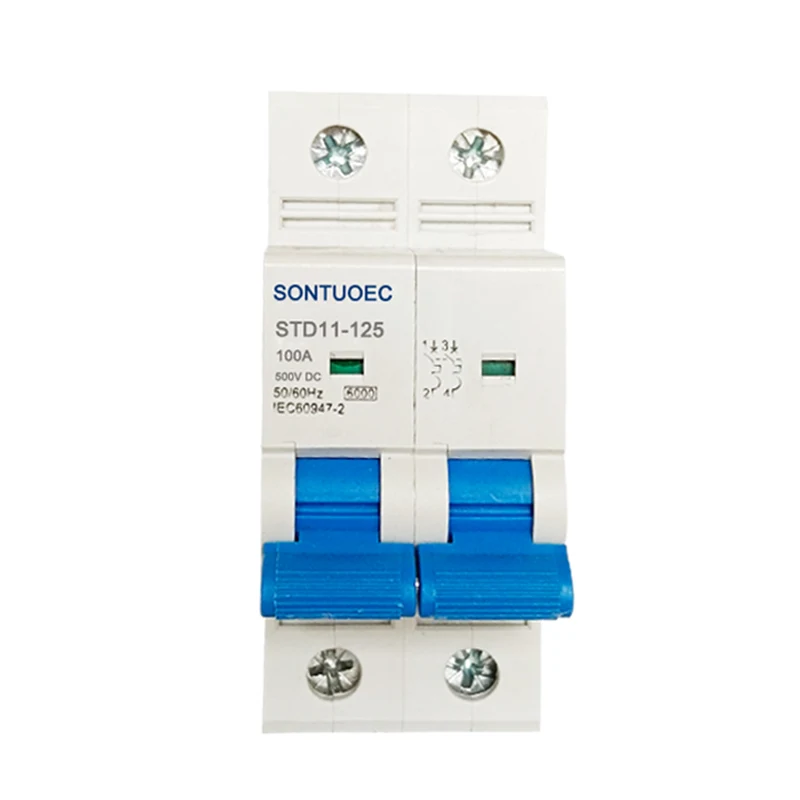

Model:STD11-125

Dërgo kërkesë

përshkrim i produktit

Model	STD11-125
Standard	IEC60898-1

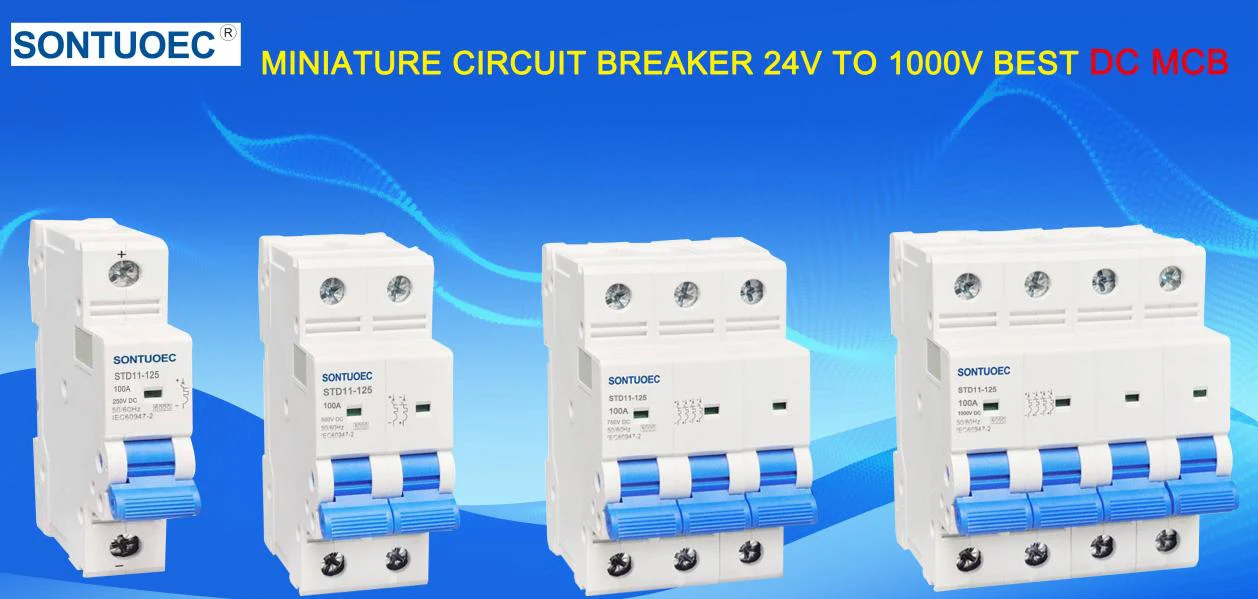

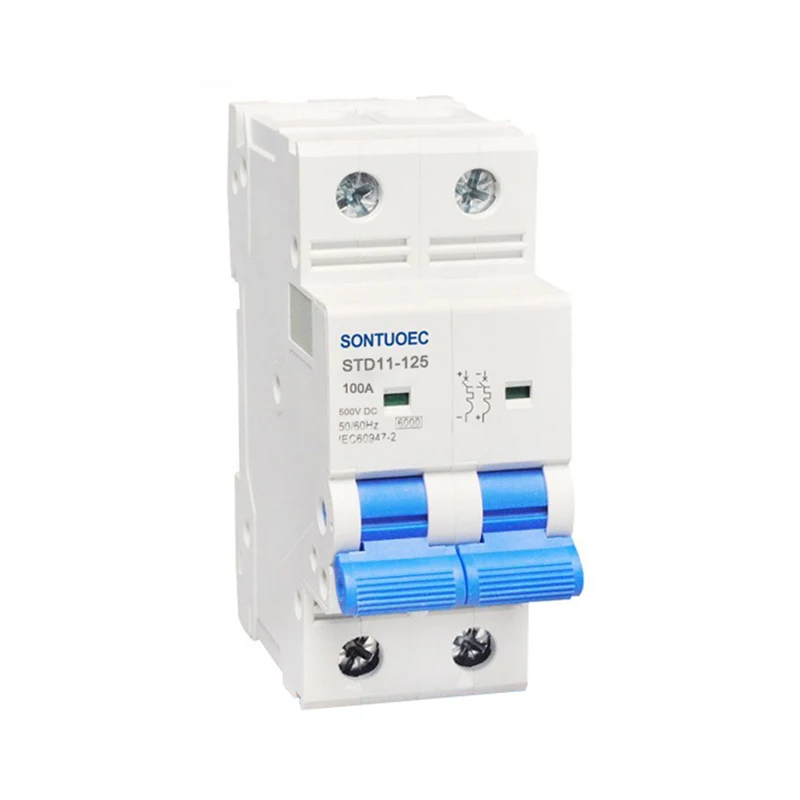

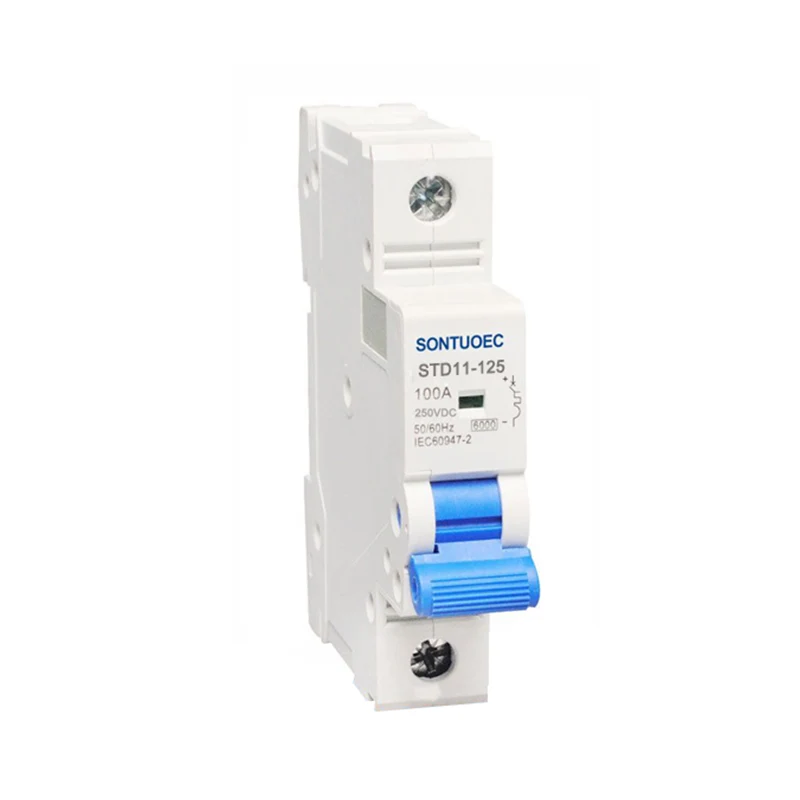

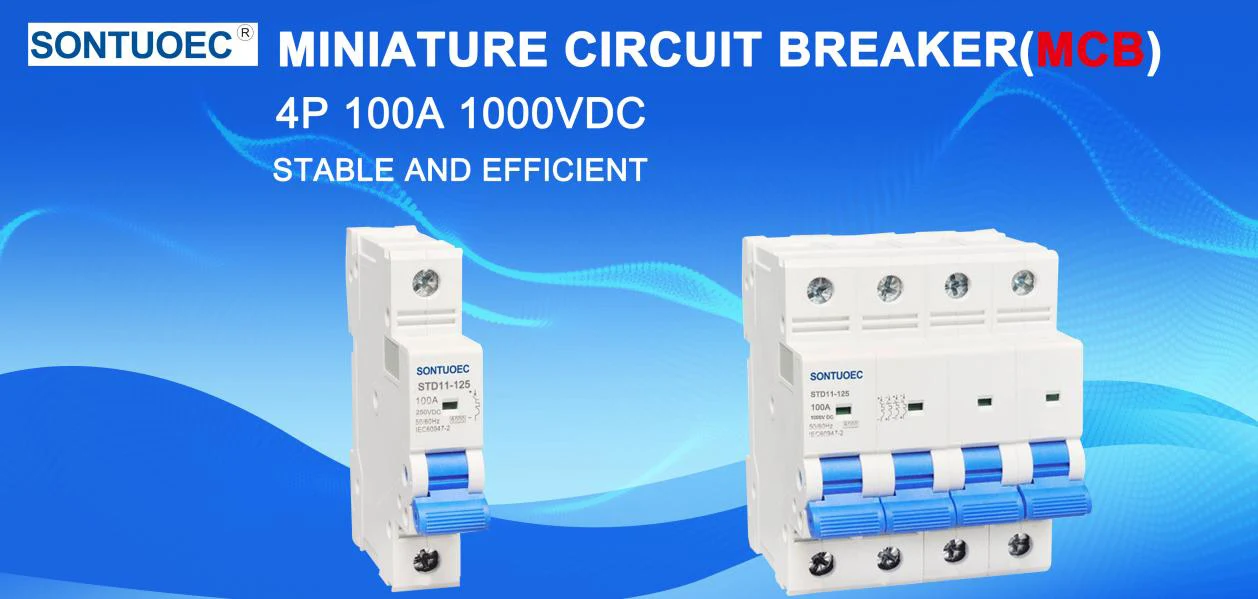

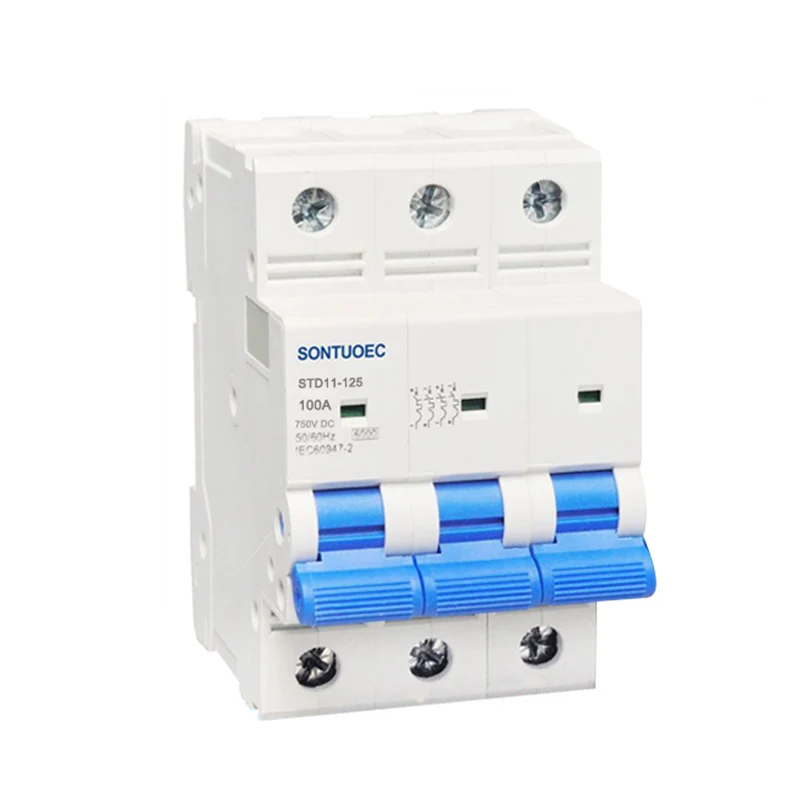

Pol	1p, 2p, 3p, 4p
Kurbë e kurthit	B, c, d
Kapaciteti i vlerësuar me qark të shkurtër (ICN)	3ka, 4.5ka, 6ka
Rryma e vlerësuar (IN)	1,2,4,6,10,16,20,25,32,40,50,63,80,100,125a
Tensioni i vlerësuar (UE)	DC 24,48,120,250,500,750,1000
Botime magnetike	B kurba: midis 3in dhe 5 në Kurba C: Midis 5in dhe 10in D kurba: midis 10in dhe 14in
Qëndrueshmëri elektro-mekanike	Mbi 6000 cikle

Parimi i funksionimit

Parimi i funksionimit të ndërprerësit miniaturë DC MCB bazohet në efektet termike dhe elektromagnetike të rrymës elektrike. Kur një mbingarkesë e vazhdueshme rrjedh përmes një MCB DC, bimetal i saj i brendshëm nxehet dhe devijohet nga lakimi, i cili lëshon shulën mekanike dhe shkurton qarkun. Përveç kësaj, në rastin e një qarku të shkurtër, rritja e papritur e rrymës shkakton kumarçin të shoqëruar me spiralen e sulmuesit të DC MCB ose solenoid për të zhvendosur elektromekanikisht, i cili shkakton mekanizmin e udhëtimit për të prerë qarkun.

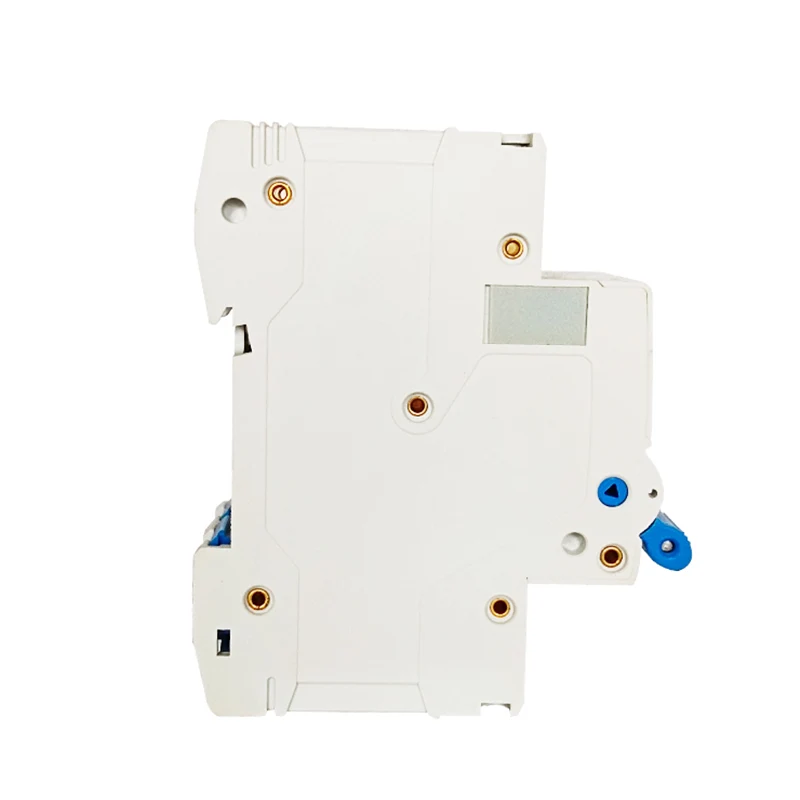

DC MCB Miniature Circuit Breaker

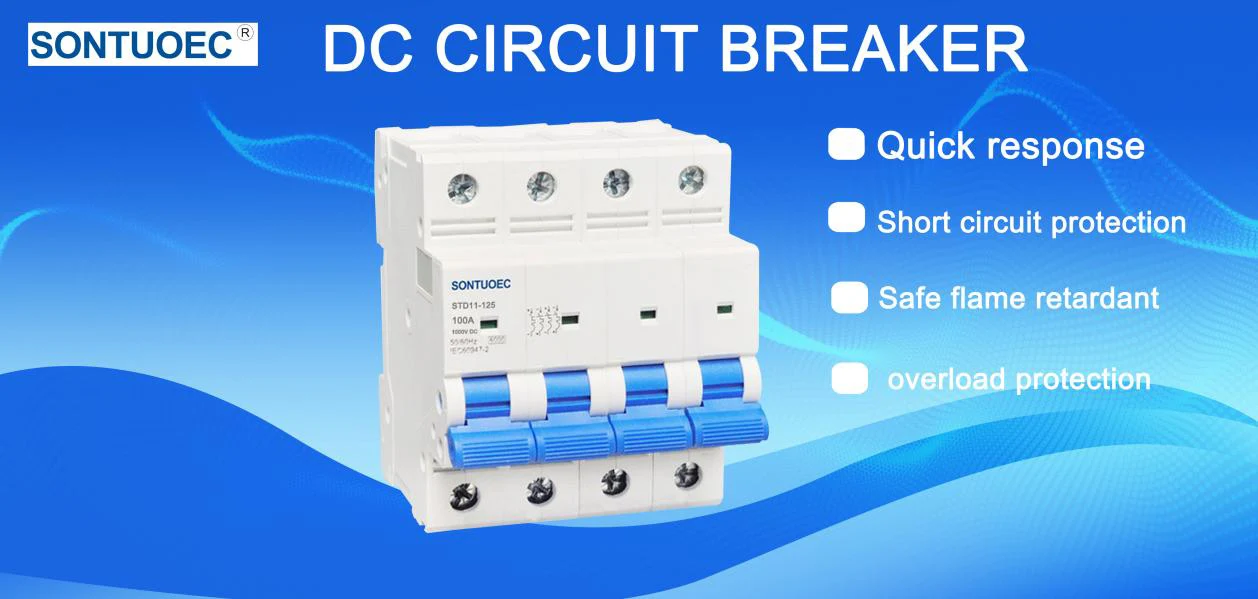

Karakteristikat kryesore

Sistemi i veçantë për shuarjen e harkut dhe sistemin aktual të kufizimit: DC MCB miraton një sistem të veçantë për shuarjen e harkut dhe kufizimin aktual, i cili është në gjendje të prishë shpejt rrymën e gabimit të sistemit të shpërndarjes DC dhe të parandalojë gjenerimin dhe përhapjen e harkut.

Ndjeshmëri e lartë dhe përgjigje e shpejtë: DC MCB mund të zbulojë rrymat e vogla të rrjedhjes dhe të ndërpresë qarkun në një kohë shumë të shkurtër, duke siguruar mbrojtje të menjëhershme.

E ripërdorshme: Për dallim nga siguresat konvencionale, DC MCB mund të rivendoset me dorë ose automatikisht pas një udhëtimi, duke eleminuar nevojën për zëvendësim.

Vlerësime të shumta aktuale në dispozicion: MCBS DC janë në dispozicion në një larmi specifikimesh të ndryshme të vlerësimit aktual.

Jo polarizuar dhe polarizuar: MCBS DC në treg janë kategorizuar kryesisht në polarizuar dhe jo të polarizuar. MCB-të e polarizuara të DC duhet t'i kushtojnë vëmendje të veçantë drejtimit të rrymës kur lidhen, ndërsa MCB-të jo të polarizuara DC mund të sigurojnë mbrojtje të sigurisë, pavarësisht nga drejtimi i rrjedhës aktuale.

Hapësirë e aplikimit

MCB -të e DC përdoren gjerësisht aty ku kërkohet mbrojtja e energjisë DC, të tilla si qendrat e të dhënave, sistemet e gjenerimit të energjisë fotovoltaike, sistemet e ruajtjes së energjisë dhe grumbujt e karikimit. Veçanërisht në tregun e ruajtjes së energjisë, ku drejtimi i rrymës shpesh është dy-drejtues (mënyra e ngarkimit/shkarkimit), është e nevojshme të përdorni MCBS jo të polarizuara DC.
