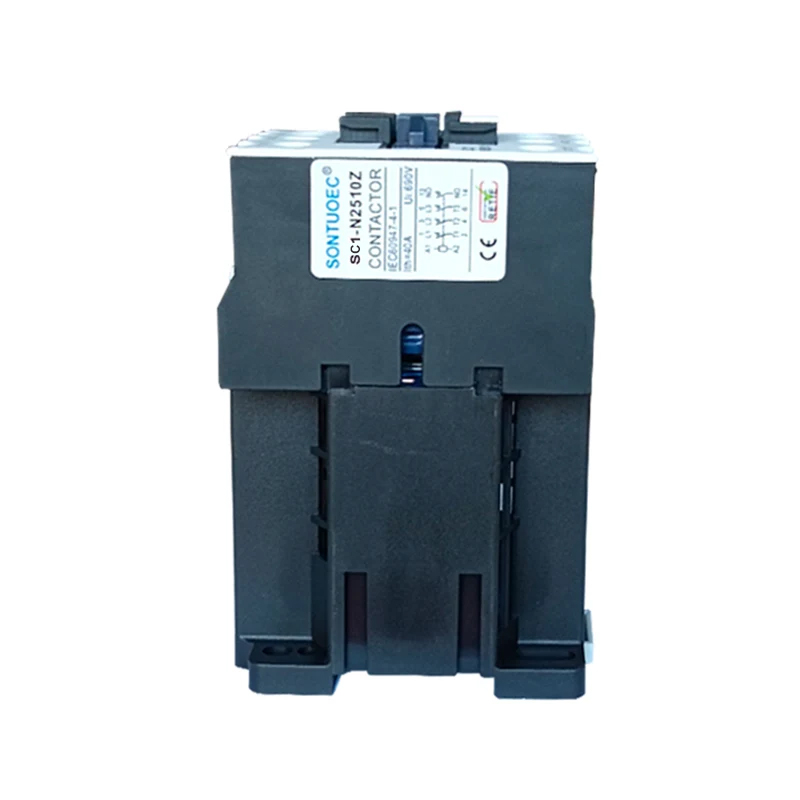

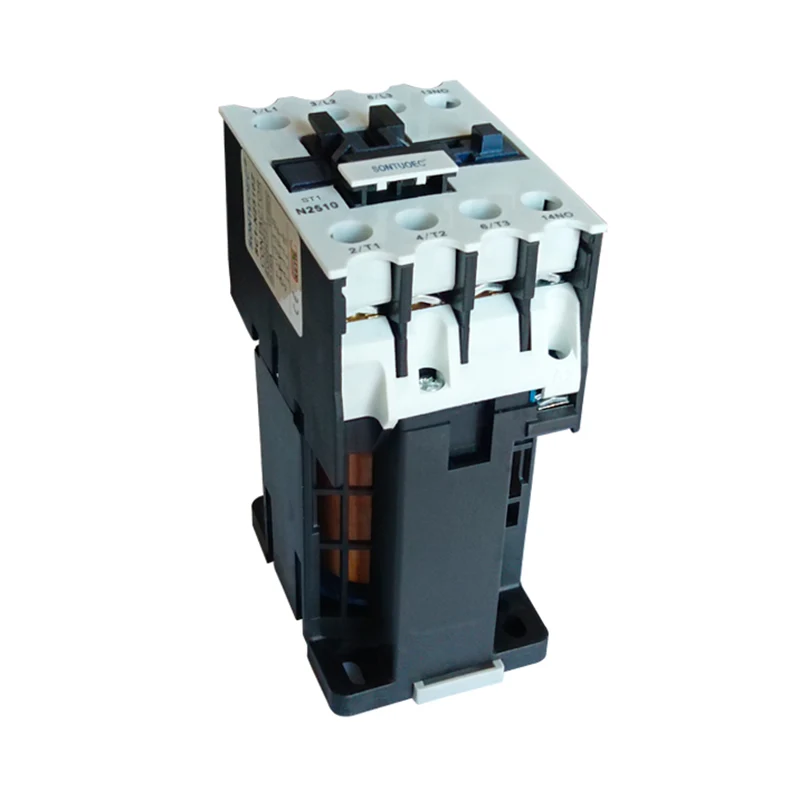

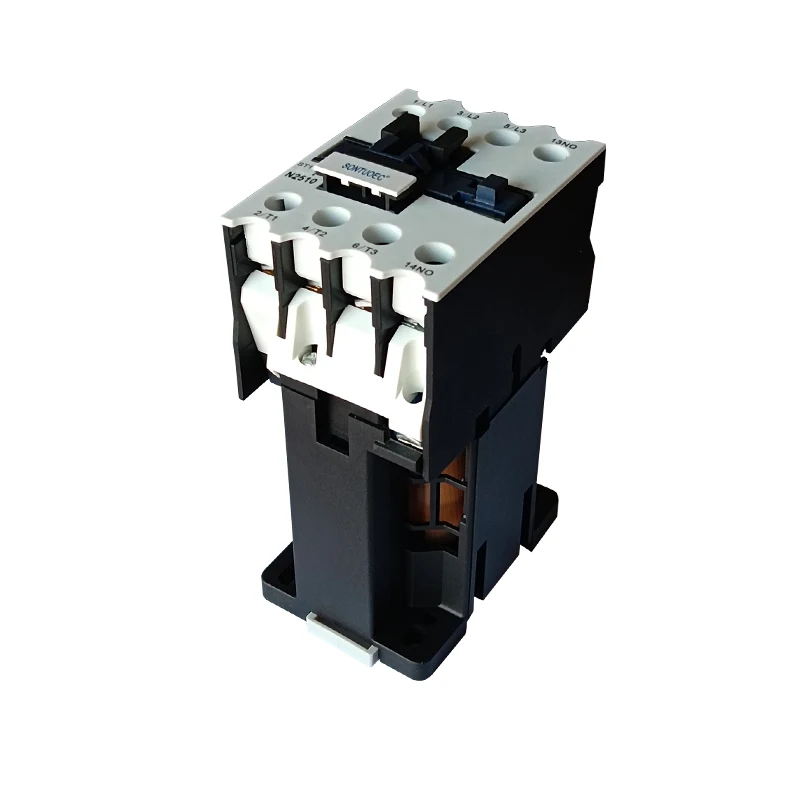

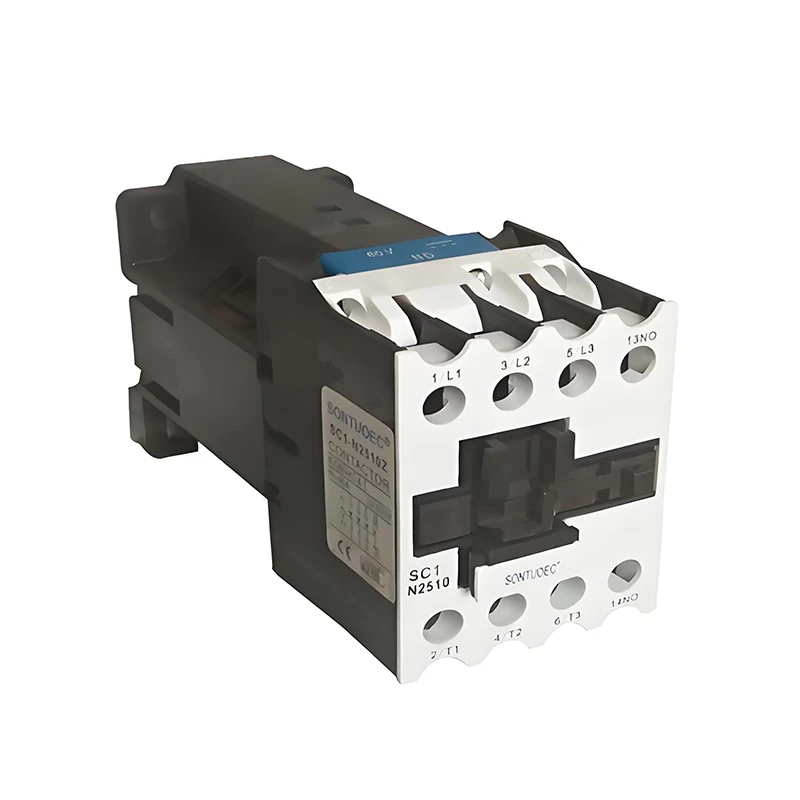

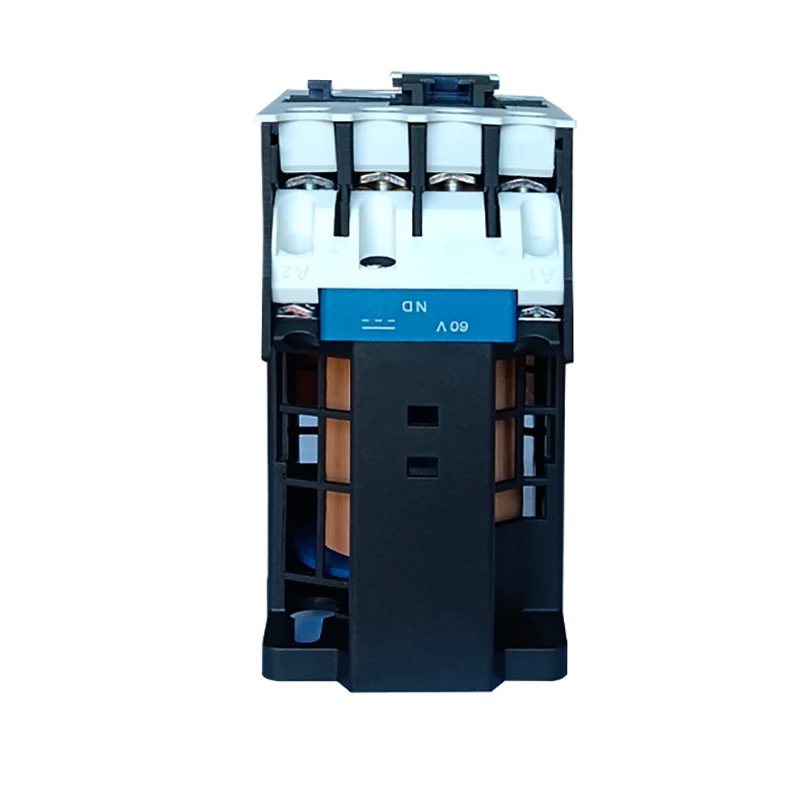

Kontaktues magnetik DC

Parimi i funksionimit

Kur spiralja e një kontakti magnetik DC është energjizuar, rryma DC në spirale gjeneron një fushë magnetike. Kjo fushë magnetike do të bëjë që bërthama statike e hekurit të gjenerojë thithje elektromagnetike, e cila tërheq thelbin e hekurit në lëvizje, duke e shtyrë kështu sistemin e kontaktit për të vepruar. Normalisht, kontaktet normalisht të mbyllura do të hapen dhe kontaktet normalisht të hapura do të mbyllen, duke realizuar kontrollin e ndezjes/fikjes së qarkut. Kur spiralja de-energjizohet, thithja elektromagnetike zhduket, bërthama e luajtshme e hekurit rivendoset nën veprimin e pranverës, dhe kontaktet kthehen në gjendjen e tyre origjinale.

Struktura dhe karakteristikat kryesore

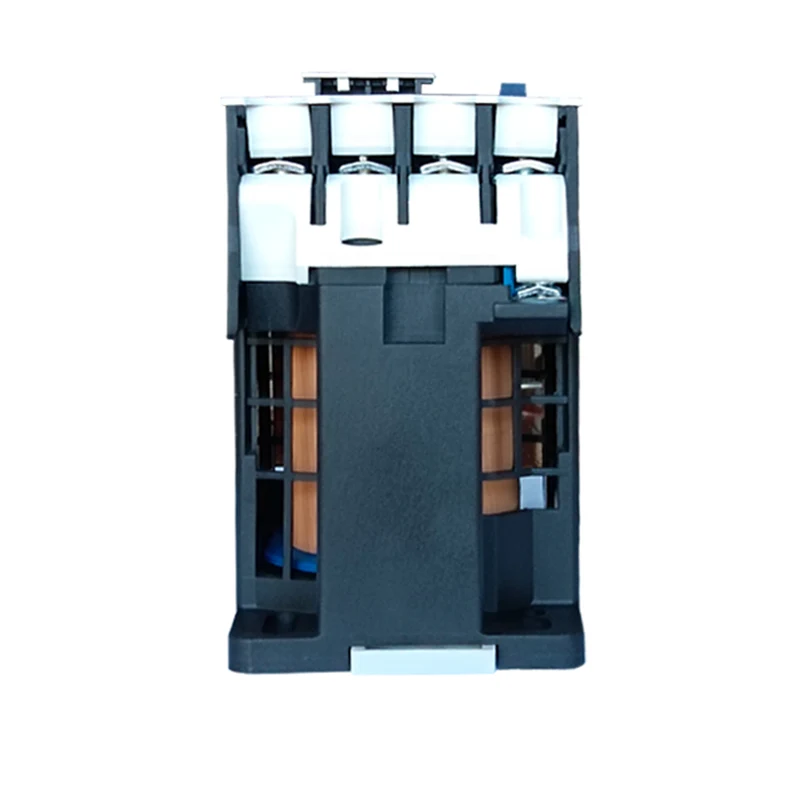

Sistemi elektromagnetik: përfshirë spiralen, bërthamën statike të hekurit dhe bërthamën e hekurit në lëvizje dhe përbërësit e tjerë, është pjesa kryesore e gjenerimit të fushës magnetike dhe kontrollit të veprimit të kontakteve.

Sistemi i kontaktit: përfshirë kontakte normalisht të hapura dhe kontakte të mbyllura normalisht, të përdorura për të kontrolluar dhe fikur qarkun. Materialet e kontaktit zakonisht kanë përçueshmëri të mirë elektrike dhe performancë të lartë të temperaturës.

Pajisja për shuarjen e harkut: Përdoret për të shuar harkun kur kontakti është prishur, për të mbrojtur kontaktin nga dëmtimi. Për kontaktorët me kapacitet të madh, hartimi i pajisjes për shuarjen e harkut është veçanërisht i rëndësishëm.

Kontakti magnetik DC karakterizohet nga struktura e thjeshtë, veprim i besueshëm, jetë e gjatë dhe mirëmbajtje e lehtë. Në të njëjtën kohë, për shkak të përdorimit të furnizimit me energji DC, ai ka konsum të ulët të energjisë dhe zhurmë.

Përzgjedhja dhe masat paraprake

Kur zgjidhni një kontaktor magnetik DC, faktorët e mëposhtëm duhet të merren parasysh:

Tensioni i vlerësuar: Sigurohuni që tensioni i vlerësuar i kontaktit të zgjedhur përputhet me tensionin DC në qark.

Rryma e vlerësuar: Sipas sasisë së rrymës së ngarkesës në qark, zgjidhni një kontaktor me vlerën e duhur të vlerësuar të rrymës. Në të njëjtën kohë, është gjithashtu e nevojshme të merret parasysh kapaciteti i mbingarkesës dhe qarku i shkurtër i rezistojnë kapacitetit të kontaktit.

Formulari dhe numri i kontaktit: Sipas kërkesës së kontrollit të qarkut, zgjidhni formularin dhe numrin e duhur të kontaktit. Për shembull, nëse kërkohen normalisht të hapura ose normalisht të mbyllura kontakte, dhe sa kontakte janë të nevojshme.

Markë dhe Cilësia: Zgjidhni markat e njohura dhe produktet me cilësi të lartë për të siguruar besueshmërinë dhe jetën e shërbimit të kontaktorit. Gjithashtu, merrni parasysh faktorë të tillë si shërbimi pas shitjes së produktit dhe mbështetja teknike.

Kur përdorni kontaktorë magnetikë DC, duhet t'i kushtoni vëmendje çështjeve të mëposhtme:

Instalimi i saktë: Sigurohuni që instalimi i kontaktit të jetë i saktë për të shmangur instalimet e gabuara që çojnë në dështimin e qarkut ose dëmtimin e kontaktorit.

Inspektimi dhe mirëmbajtja e rregullt: Inspektoni dhe mirëmbani rregullisht kontaktorin, përfshirë pastrimin e kontakteve, kontrollimin e rezistencës së spirales dhe rezistencës ndaj izolimit. Sigurohuni që kontakti të jetë në gjendje të mirë pune.

Shmangni mbingarkesën dhe qarkullimin e shkurtër: Shmangni lejimin e kontaktit të punojë nën mbingarkesë ose qarkullimin e shkurtër për një kohë të gjatë për të shmangur dëmtimin e kontaktit dhe ndikimin në stabilitetin e qarkut.
