Kurba d MCB ndërprerës i qarkut miniaturë

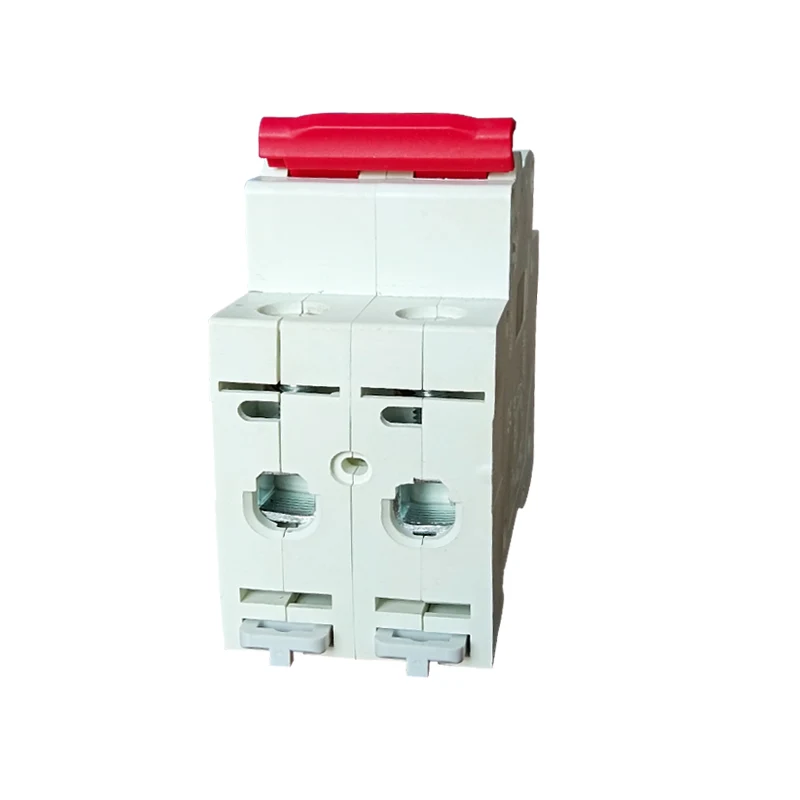

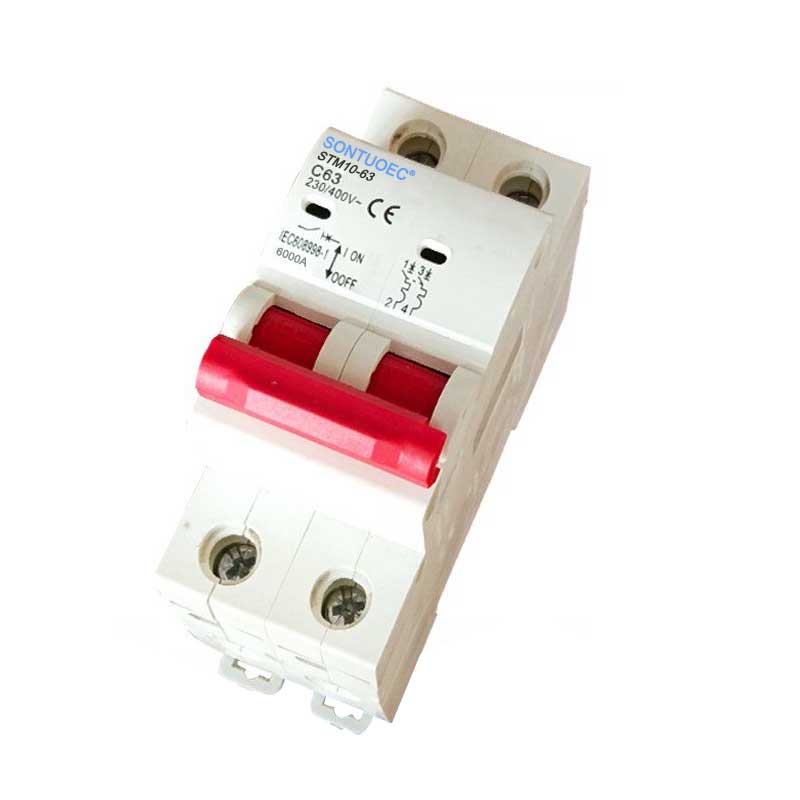

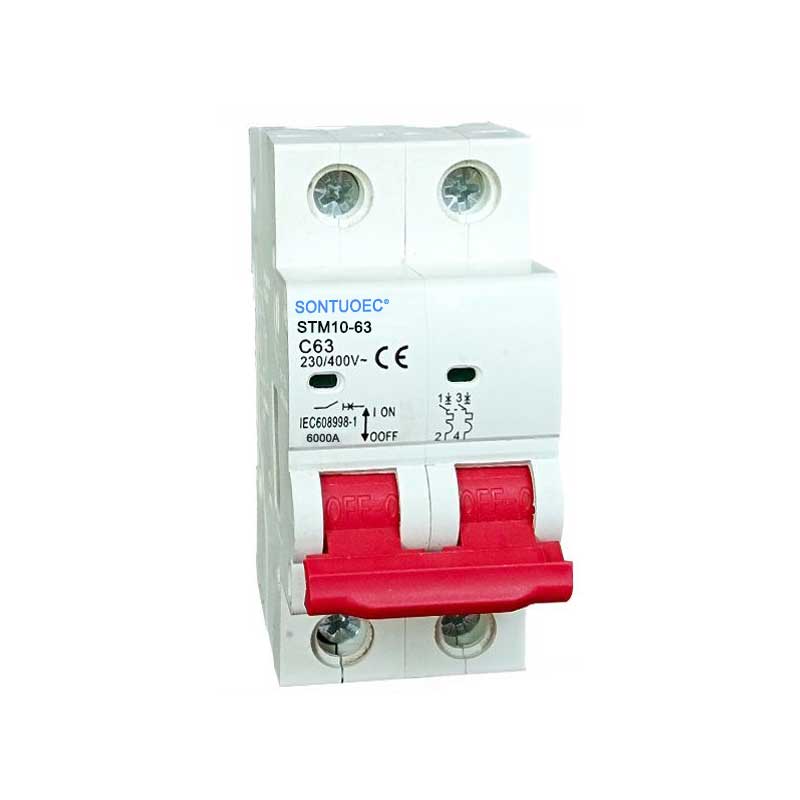

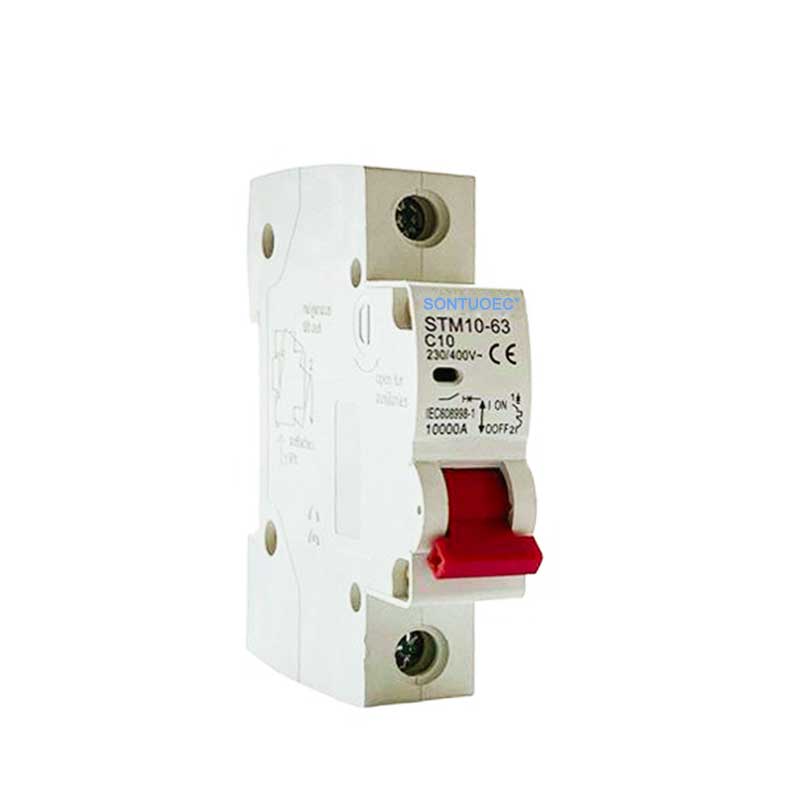

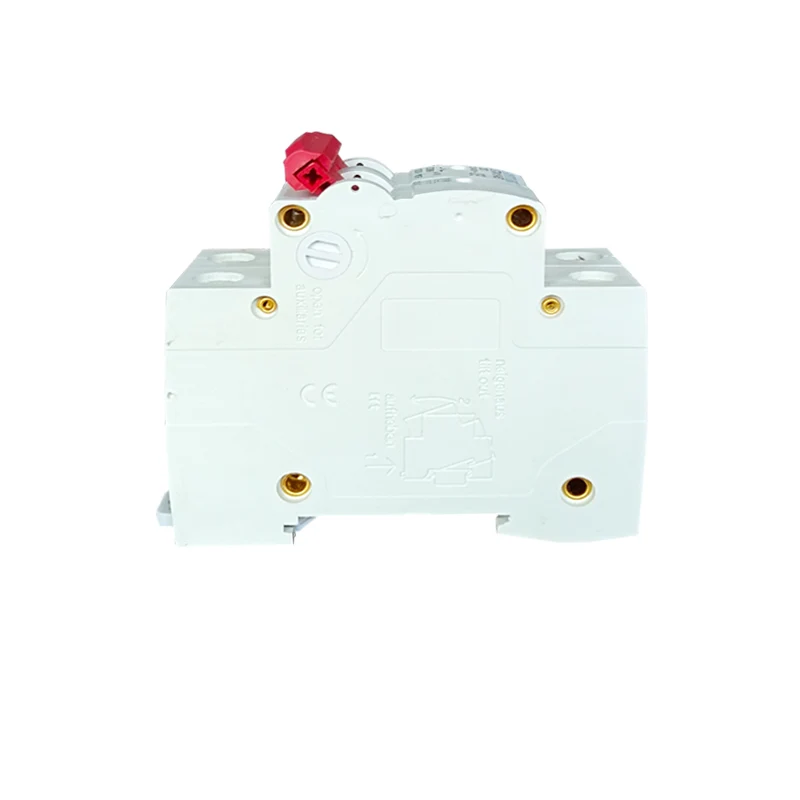

  • Kurba d MCB ndërprerës i qarkut miniaturëKurba d MCB ndërprerës i qarkut miniaturë
  • Kurba d MCB ndërprerës i qarkut miniaturëKurba d MCB ndërprerës i qarkut miniaturë
  • Kurba d MCB ndërprerës i qarkut miniaturëKurba d MCB ndërprerës i qarkut miniaturë
  • Kurba d MCB ndërprerës i qarkut miniaturëKurba d MCB ndërprerës i qarkut miniaturë
  • Kurba d MCB ndërprerës i qarkut miniaturëKurba d MCB ndërprerës i qarkut miniaturë

Kurba d MCB ndërprerës i qarkut miniaturë

Duke respektuar një numër të standardeve ndërkombëtare të sigurisë dhe çertifikatave autoritare, Curve D MCB Breaker Miniature Circuit siguron mbrojtje të besueshme për sistemet elektrike dhe përdoret gjerësisht në një larmi aplikimesh ku kërkohet siguri dhe stabilitet i lartë. Kur zgjidhni dhe përdorni Curve D MCBS, rekomandohet që zgjedhja të bazohet në kërkesat specifike të sistemit elektrik dhe karakteristikat e ngarkesës, dhe që të ndiqen kodet përkatëse të instalimit dhe mirëmbajtjes.

Model:STM10-63

Dërgo kërkesë

përshkrim i produktit

Standard



IEC/EN 60898-1



Elektrik
tiparet

Rryma e vlerësuar në

A

1,2,4,610,16,20,25,32,40,50,63a



Shufra

P

1p, 2p, 3p, 4p



Tensioni i vlerësuar UE

V

AC 230/400



Tension i izolimit ui

V

500



Frekuencë e vlerësuar

Hz

50/60



Kapaciteti i vlerësuar i thyerjes

A

3000, 4500, 6000



Impulsi i vlerësuar i reziston tensionit (1.2/50) UIMP

V

4000



Tensioni i provës dielektrike në ind.freq.for 1 min

Kv

2



Diplomë



2



Karakteristikë e lëshimit termo-magnetik



B, c, d

Mekanik
tiparet

Jetë elektrike

t

4000



Jetë mekanike

t

10000



Gradë mbrojtjeje



IP20



Temperatura e referencës për vendosjen
i elementit termik

ºC

30



Temperatura e ambientit
(me mesataren ditore ≤35ºC)

ºC

-5 ~+40 (aplikim special ju lutemi referojuni
Korrigjimi i kompensimit të temperaturës)



Temperatura e ruajtjes

ºC

-25 ~+70

Instalim

Lloji i lidhjes terminale



Kabllo/shiriti i tipit pin/pin



Madhësia e terminalit në krye/fund për kabllo

mm2

25





Mbërthej

18-3



Madhësia terminale e sipërme/fundi për shiritin e autobusit

mm2

25





Mbërthej

18-3



Shtrëngues çift rrotullues

N*m

2





Në lbs

18



Në rritje



në DIN Rail EN 60715 (35 mm) me anë të pajisjes së shpejtë të klipit



Lidhje



Nga lart dhe në fund


Karakteristikat e produktit

 Rryma e vlerësuar dhe tensioni: Kurba d MCB janë të përshtatshme për një gamë të gjerë të rrymave të vlerësuara, siç janë 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, etj.


 Karakteristikat e tërheqjes: Kurba D MCB -të janë veçanërisht të përshtatshme për ngarkesa të larta induktive dhe sisteme shpërndarjeje që gjenerojnë rryma të mëdha inrush, siç janë pajisjet elektrike që gjenerojnë rryma pulsuese, motorë të vegjël, etj. Ato mund të përdoren në një gamë të gjerë aplikimesh, siç janë sistemet e shpërndarjes së energjisë, sistemet e shpërndarjes së energjisë dhe sistemet e furnizimit me energji elektrike. Rryma e saj e çastit e thyer është zakonisht 10-40 herë rryma e vlerësuar, që do të thotë se mund të ndërpresë shpejt qarqet dhe të mbrojë pajisjet nga dëmtimet gjatë rritjes së papritur të rrymës.


Protection Mbrojtja me qark të shkurtër: MCB-të e kurbës D kanë një kapacitet të lartë të thyerjes së qarkut të shkurtër, siç është kapaciteti i vlerësuar i thyer me qark të shkurtër prej 6KA për disa produkte, të cilat mund të mbrojnë me besueshmëri qarqet nga rrymat me qark të shkurtër.


Standards Standardet dhe Certifikimet e Sigurisë: Këto produkte zakonisht përputhen me një numër standardesh ndërkombëtare të sigurisë, të tilla si EN/IEC 60898, AS/NZS 60898.1, IEC60947-2, etj., Dhe kanë marrë certifikata autorizuese siç janë CE, CB, CCC, TUV, etj.

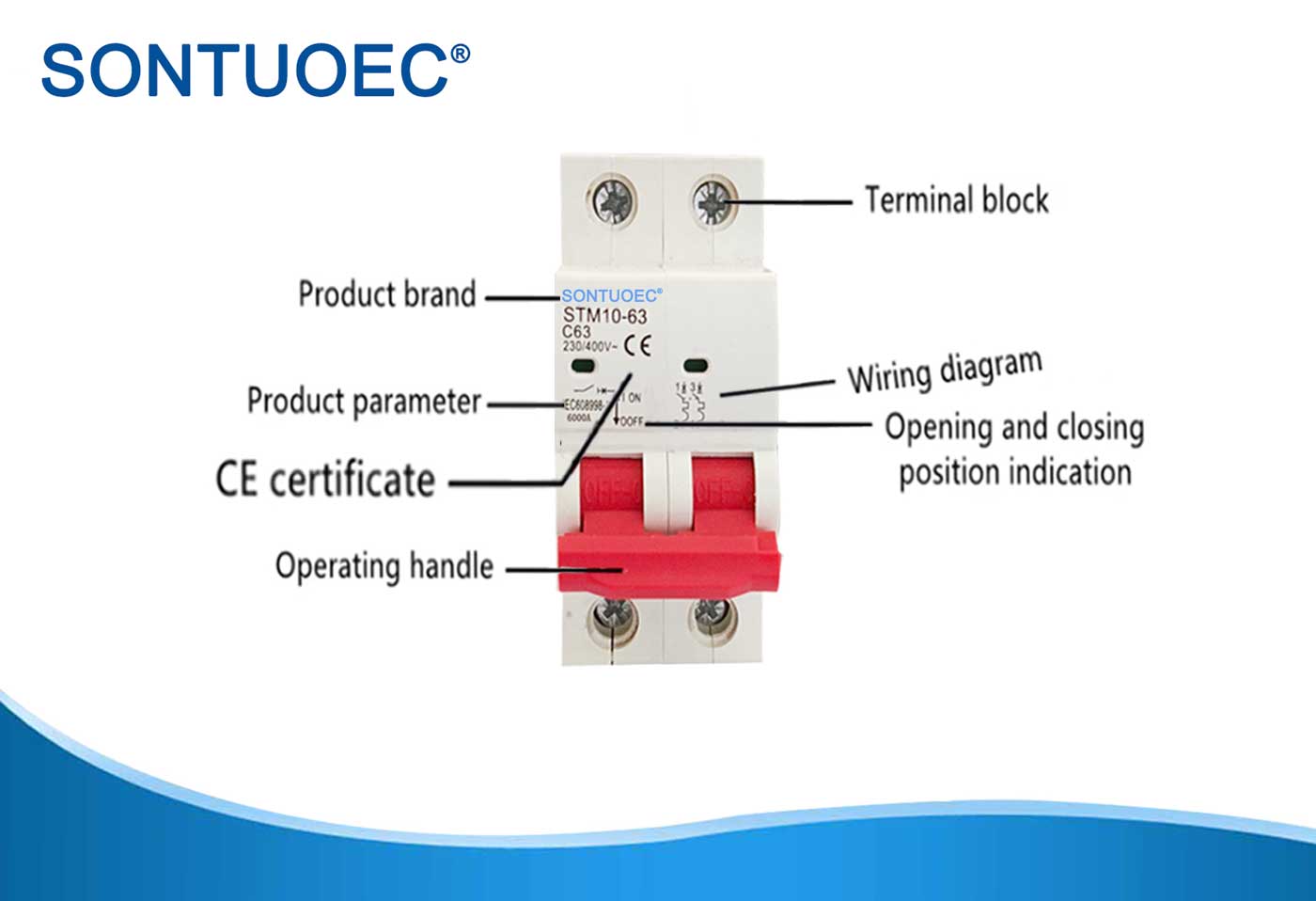

Curve D MCB Miniature Circuit BreakerCurve D MCB Miniature Circuit BreakerCurve D MCB Miniature Circuit BreakerCurve D MCB Miniature Circuit BreakerCurve D MCB Miniature Circuit Breaker
