Kurbë c rcbo

STR02-40 Curve C RCBO përdoret kryesisht në qarkun e AC50/60Hz Dy pole 230V ose katër pole 400V, të vlerësuar me rrymë deri në 6A-40A për mbingarkesë efektive dhe mbrojtje të rrymës së shkurtër ose të rrallë të rrallë të linjës. Mund të mbrojë në mënyrë efektive sigurinë personale dhe të shmangë dëmet e pajisjeve. Isshtë i përshtatshëm për të gjitha llojet e vendeve, të tilla si industria, tregtia, ngritja e lartë dhe vendbanimi civil.

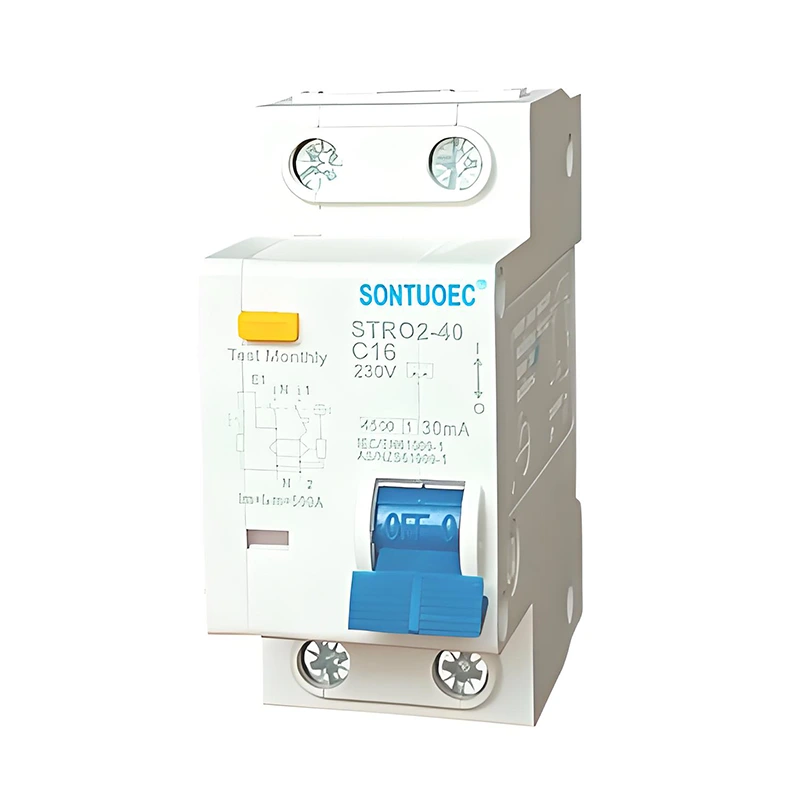

Model:STRO2-40

Dërgo kërkesë

përshkrim i produktit

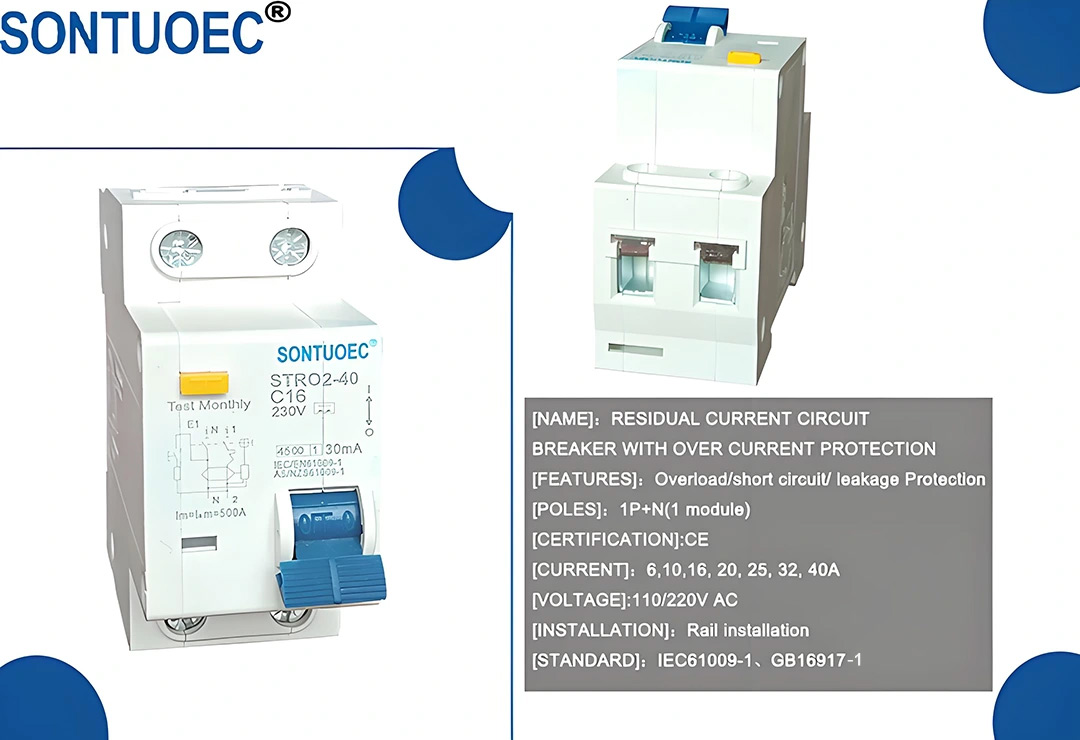

Model	Lloj elektronik
Standard:	IEC 61009-1
Karakteristikat e tanishme të mbetura	Dhe/dhe
Poli nr	1p+n
Karakteristikë e lëshimit të termo-magnetiv	B; C; D;
Rryma e vlerësuar (a)	6a, 10a, 16a, 25a, 32a, 40a
Tensioni i vlerësuar (V)	220,230,240V
Vlera e vlerësuar e rrymës së mbetjeve të mbetura	10mA, 30mA, 100mA, 300mA, 500MA
Qark i shkurtër i vlerësuar i kushtëzuar i mbetur i kushtëzuar rrymë	3KA; 4.5KA, 6KA
Qëndrueshmëri elektro-machanical	Mbi 4000 cikle

Produkt mbi Pamje:

1.Provoni mbrojtjen nga gabimi i tokës/rryma e rrjedhjes dhe funksioni i izolimit

2. Rryma e qarkut të shkurtër i rezistojë kapacitetit

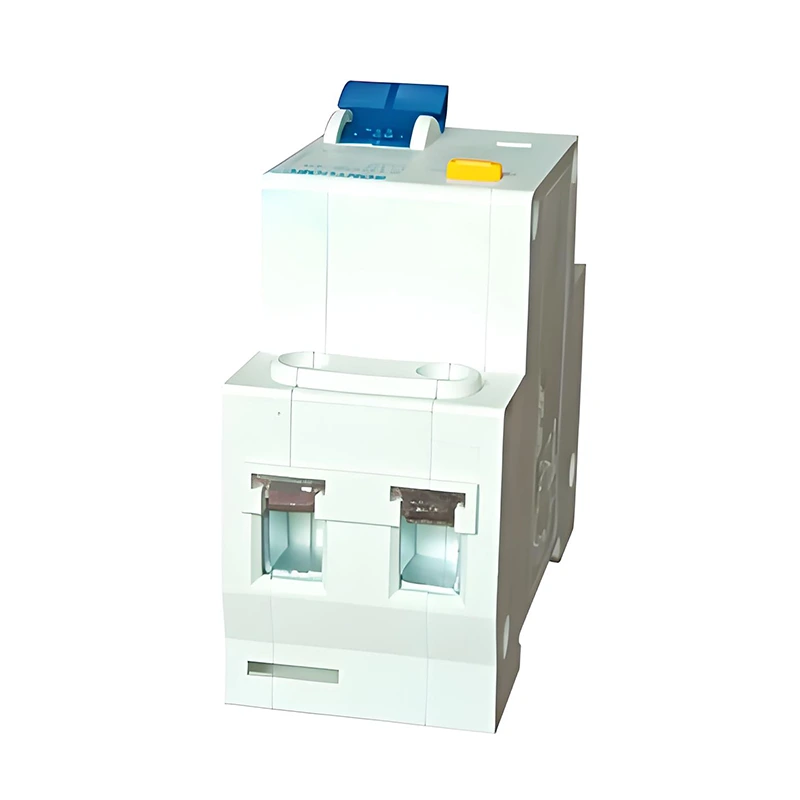

3. Lidhja e aplikueshme për terminalin dhe lidhjen e busbar të tipit pin/pirun

4. E pajisur me terminale të lidhjes së mbrojtur me gisht

5. Autotikisht Shkëputni qarkun kur ndodh rryma e fajit/rrjedhjes së tokës dhe tejkalon ndjeshmërinë e vlerësuar

6. Në varësi të furnizimit me energji elektrike dhe tensionit të linjës, dhe pa ndërhyrje të jashtme, luhatja e tensionit.

Kurba e shkëputjes përshkruan karakteristikat e veprimit të një ndërprerësi në kushte të mbingarkesës. Lakoret e shkëputjes së tipit C përdoren kryesisht për të mbrojtur qarqet e ndriçimit dhe ngarkesa të caktuara që janë më pak të ndjeshme ndaj mbingarkesave të menjëhershme. Karakterizohet nga një kohë veprimi me vonesë të gjatë kur rryma e mbingarkesës është e vogël; Me rritjen e rrymës së mbingarkesës, koha e veprimit është shkurtuar gradualisht. Ky dizajn ka për qëllim të shmangë funksionimin e rremë për shkak të pikave të rrymës kalimtare gjatë fillimit të ngarkesës, dhe për të siguruar që qarku mund të shkëputet në kohë gjatë mbingarkesave të zgjatura.

Karakteristikat dhe funksionet kryesore

Mbrojtja e rrymës së mbetur: Kurba C RCBO është në gjendje të zbulojë dhe prerë rrymën e mbetur të shkaktuar nga goditja elektrike e njeriut ose rrjedhja e pajisjeve, duke parandaluar kështu aksidentet e goditjes elektrike dhe zjarret elektrike.

Mbrojtja e mbingarkesës: Kur rryma në qark tejkalon rrymën e vlerësuar të RCBO, është në gjendje të ndërpresë qarkun brenda një periudhe kohe të caktuar për të parandaluar dëmtimin e qarkut ose aksidenteve nga zjarri për shkak të mbingarkesës. Kurba e zhveshjes së tipit C siguron që kjo mbrojtje të aktivizohet në kohën e duhur.

Mbrojtja me qark të shkurtër: Në rast të një qarku të shkurtër në një qark, kurba c rcbo është në gjendje të veprojë shpejt për të prerë rrymën me qark të shkurtër dhe të mbrojë qarkun dhe pajisjet. kursim.
