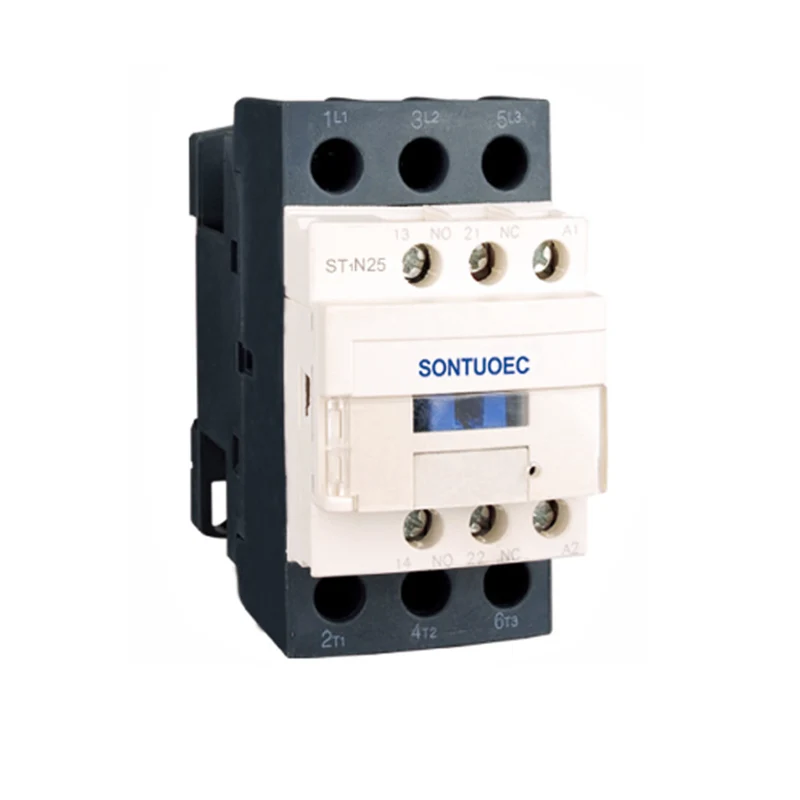

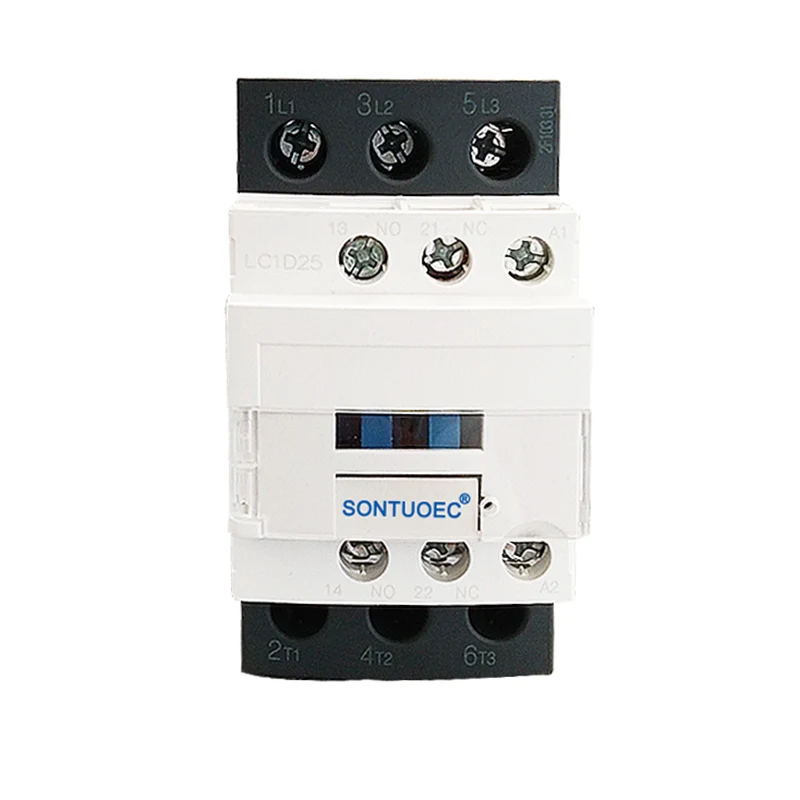

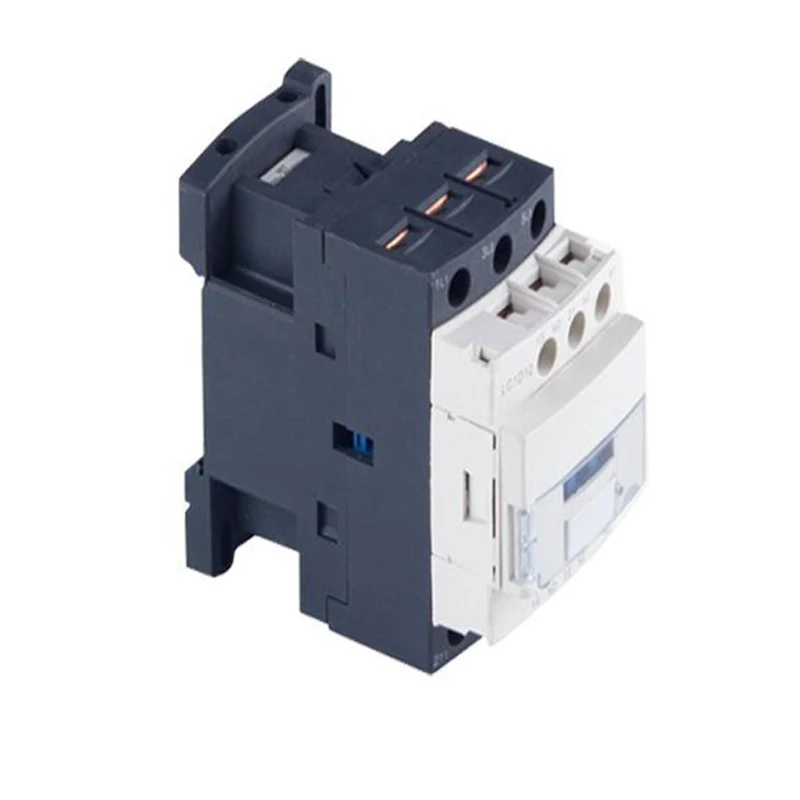

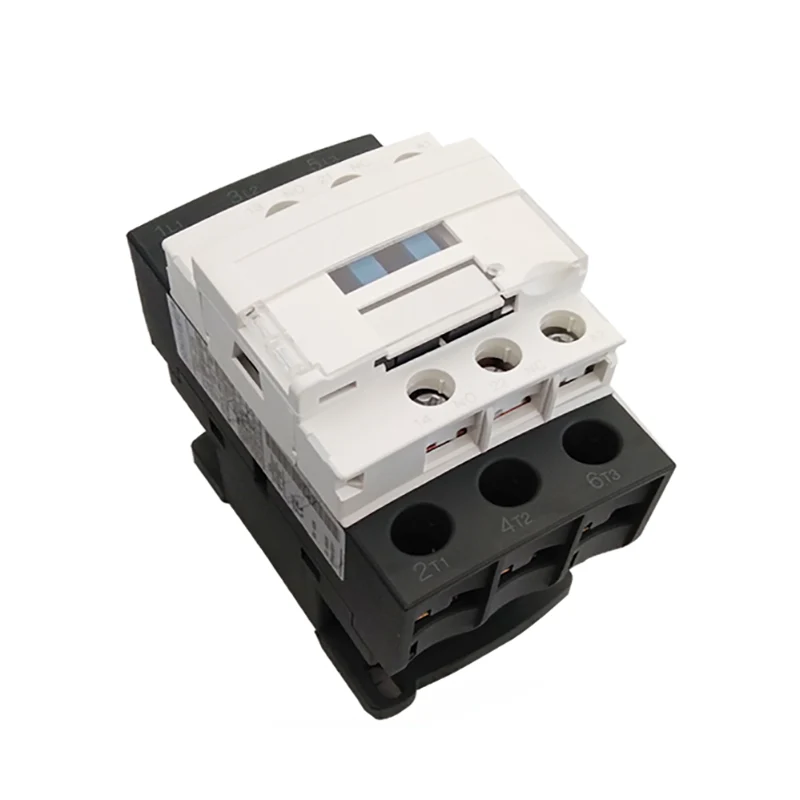

CJX2 3P 25A Kontaktor AC

Kontakti CJX2 3P 25A AC është i përshtatshëm për lidhjen dhe thyerjen e qarqeve në distanca të gjata, si dhe për fillimin dhe kontrollin e shpeshtë të motorëve AC. Përveç kësaj, mund të përdoret me stafetë termik të duhur për të formuar fillestarët elektromagnetikë për të mbrojtur qarqet ku mund të ndodhin mbingarkesa operative.

Model:ST1N

Dërgo kërkesë

përshkrim i produktit

Lloj		ST1N-09	St1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	St1n-50	ST1N-65	ST1N-80	ST1N-95
Rryma e punës e vlerësuar (a)	AC3	9	12	18	25	32	40	50	65	80	95
Rryma e punës e vlerësuar (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Vlerësimet standarde të fuqisë së 3-fazës Motorët 50/60Hz Incategor AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Rryma e nxehtësisë e vlerësuar (A)		20	20	32	40	50	60	80	80	125	125
Jetë elektrike	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Jetë elektrike	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Jeta Mekanike (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Numri i kontakteve	3p+nr					3p+nc+nr
Numri i kontakteve	3p+nc					3p+nc+nr

Karakteristikat strukturore

Dizajni mbrojtës: Kontakti CJX2 3P 25A AC miraton strukturë mbrojtëse, e cila karakterizohet nga vëllimi i vogël, pesha e lehtë, konsumi i ulët i energjisë dhe jeta e gjatë.

Struktura e veprimit me veprim të drejtpërdrejtë: Struktura e tij e veprimit është me veprim të drejtpërdrejtë dhe kontaktet janë të dyfishta, e cila përmirëson besueshmërinë dhe sigurinë e kontaktit.

Grupi i kontaktit ndihmës të tipit bllok: Grupi i kontaktit ndihmës, koka e vonesës së ajrit, mekanizmi mekanik i ndërlidhjes dhe përbërësit e tjerë mund të shtohen sipas nevojave të përdoruesit për të formuar një kontaktues të vonesës me kohë, kontaktues të kthyeshëm, starter Star-Delta dhe produkte të tjera të serive të derivuara.

Parametrat teknikë

Parametrat kryesorë teknikë të serisë CJX2 (ST1N) AC Kontakti i AC përfshijnë:

Tensioni i vlerësuar: përfshirë 36V, 110V, 127V, 220V, 380V dhe nivele të tjera për të përmbushur nevojat e sistemeve të ndryshme të energjisë.

Rryma e vlerësuar: Sipas modeleve të ndryshme, rryma e vlerësuar varion nga 9a në 95A.

Tensioni i spirales: Tensioni i spirales AC përfshin 24V, 36V, 48V, 110V, 220V, 380V, etj. Tensioni i mbështjelljes DC përfshin 12V, 24V, 48V, 110V, 220V, etj.

Jeta mekanike dhe elektrike: Jeta mekanike mund të jetë deri në miliona herë, dhe jeta elektrike është gjithashtu relativisht e lartë, gjë që siguron funksionimin e qëndrueshëm afatgjatë të kontaktorit.

Instalimi dhe mirëmbajtja

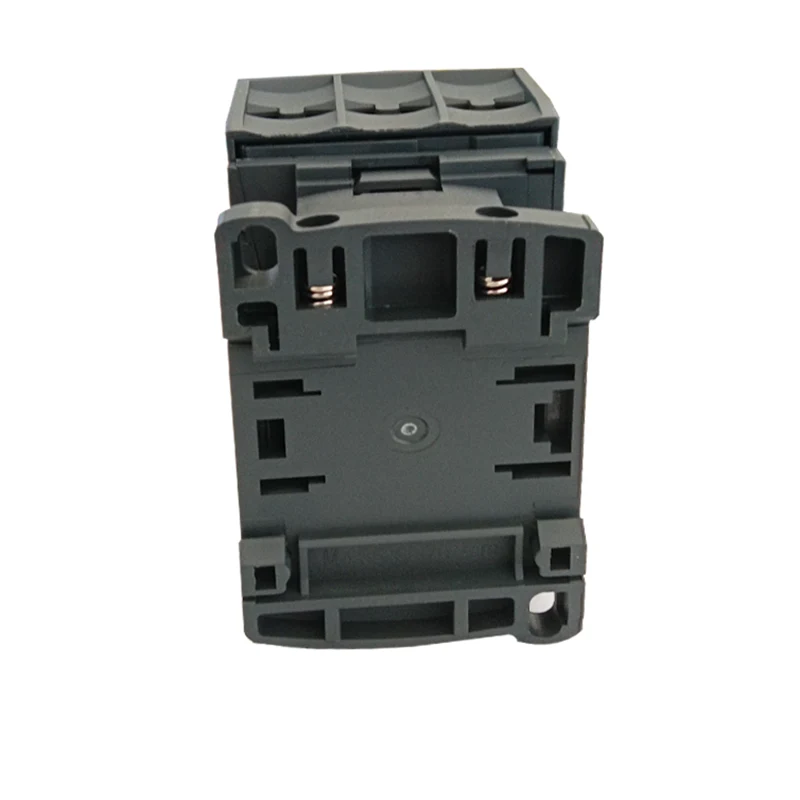

Instalimi: Kontaktorët AC të tipit CJX2 mund të montohen me dy vida ose hekurudhor udhëzues 35 mm (ose 75 mm), i cili është i përshtatshëm dhe i shpejtë. Të dhënat teknike përkatëse duhet të kontrollohen para instalimit për të siguruar pajtueshmërinë me kushtet e instalimit.

Mirëmbajtja: Të gjitha pjesët e produktit duhet të kontrollohen rregullisht gjatë përdorimit, duke kërkuar që pjesët e luajtshme të mos mbërthehen dhe fasteners nuk janë të lirshme. Nëse ka ndonjë dëm, ai duhet të zëvendësohet në kohë për të siguruar funksionimin normal të kontaktit.
