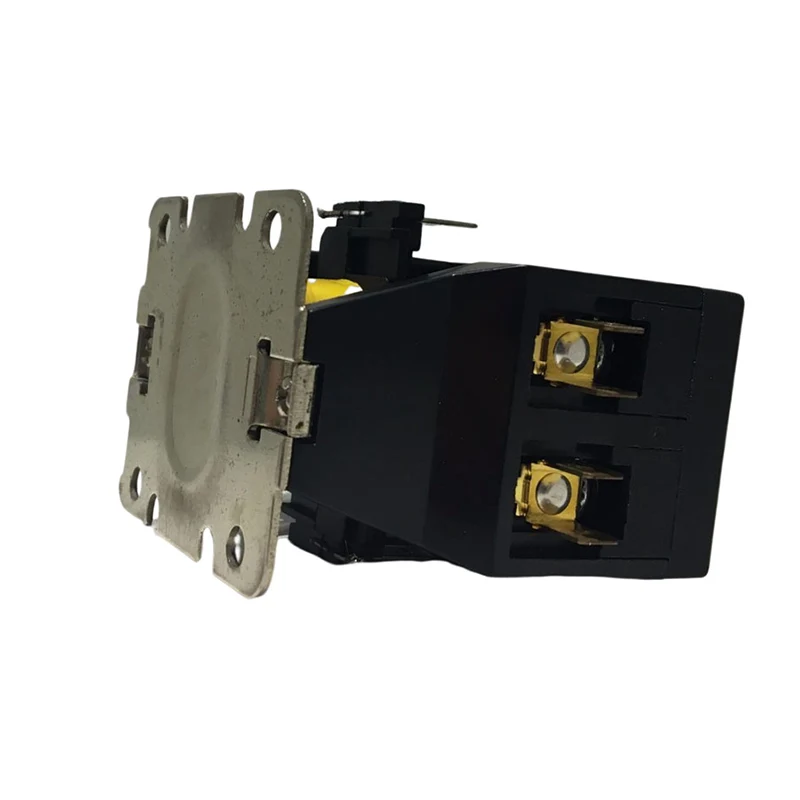

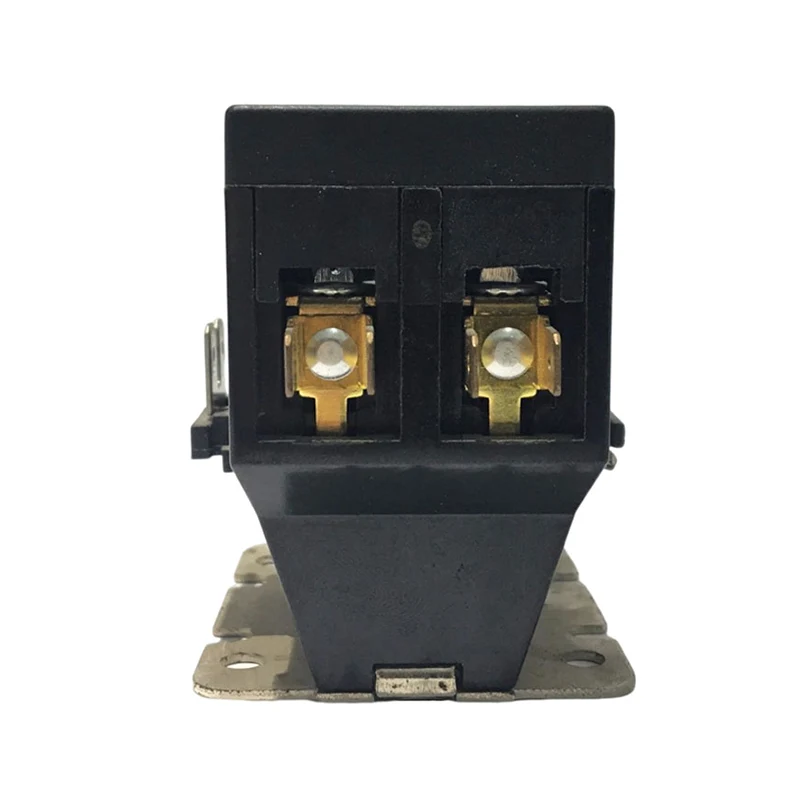

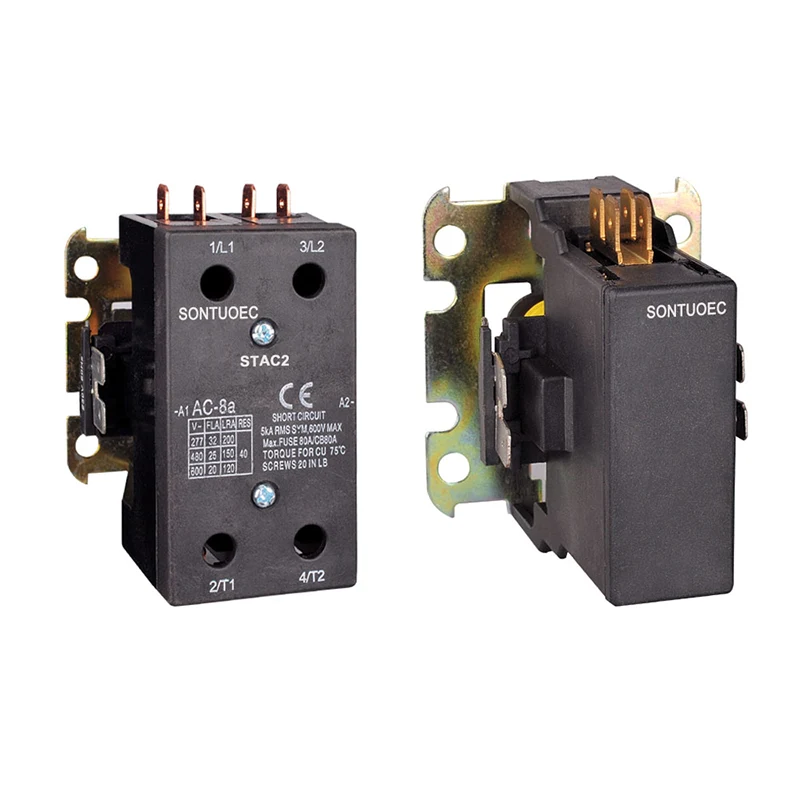

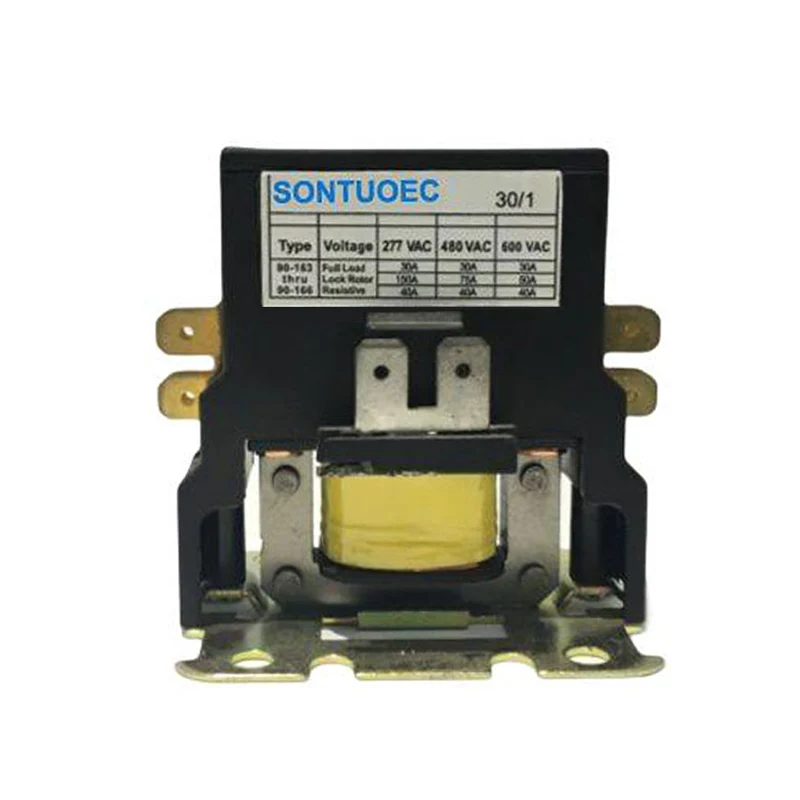

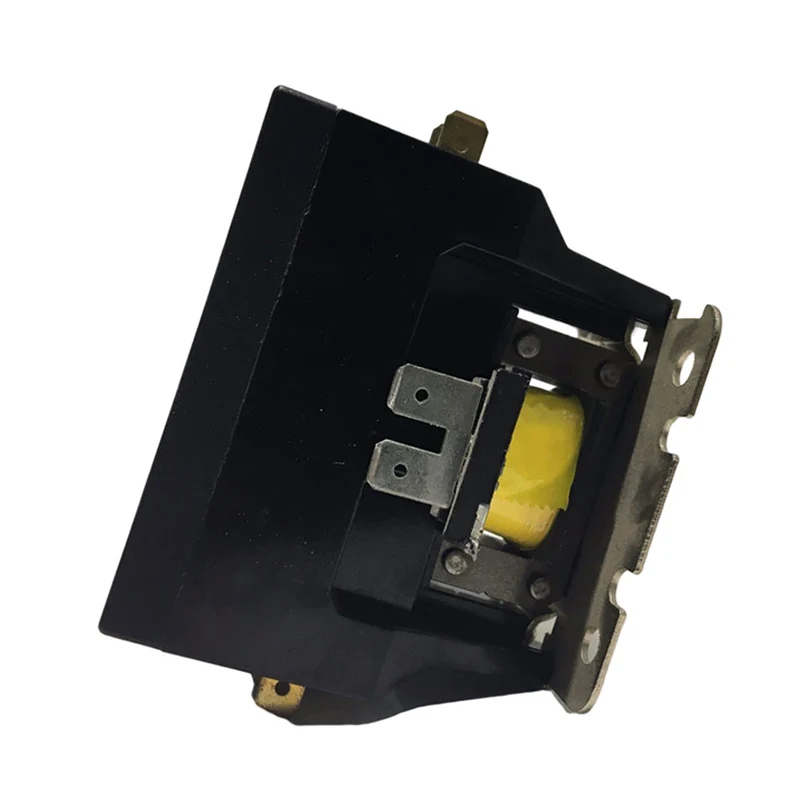

Kontaktor AC i kondicionuar AC

Kontaktët e ajrit të kondicionuar AC janë me qëllim të caktuar Kontakti AC janë krijuar për përdorim në ftohje, ajër të kondicionuar dhe sistemet e ngrohjes elektrike. Lidhjet e energjisë mund të bëhen ose me terminale të vidhave me lidhje të shpejta ose terminale të lugave me lidhje të shpejta

Dërgo kërkesë

përshkrim i produktit

Modeli Nr.	Ngarkesë e plotë	Amps rezistente (a)	Poli Nr.	Tension i spirales ( V)	Tensioni i linjës (V)	MAX HP		-
Modeli Nr.	Amper (a)	Amps rezistente (a)	Poli Nr.	50/60Hz	Tensioni i linjës (V)	Tension (V)	Beqar Fazë	Tre Fazë
CJX9-20/1	20	30	1	24	240/277	120	1.5	-
CJX9-20/1.5			1.5
CJX9-20/2			2
CJX9-20/3			3	120	480	240/270	3	7.5
CJX9-20/4			4	208/240	600	480/600	-	7.5
CJX9-25/1.5	25	35	1.5	24	240/277	120	2	-
CJX9-25/2			2	24	240/277	120	2	-
CJX9-25/3			3	120	480	240/270	5	7.5
CJX9-25/4			4	208/240	600	480/600	-	15/20
CJX9-30/1.5	30	40	1.5	24	240/277	120	2	-
CJX9-30/2			2	120	480	240/270	5	10
CJX9-30/3			3	208/240	600	480/600	-	15/20
CJX9-30/4			4	208/240	600	480/600	-	15/20
CJX9-40/2	40	50	2	24	240/277	120	3	-
CJX9-40/3	40	50	3	120	480	240/270	7.5	10
CJX9-40/4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50/2	50	60	2	24	240/277	120	3	-
CJX9-50/3	50	60	3	120	480	240/270	10	15
CJX9-50/4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60/2	60	70	2	24	240/277	120	5	-
CJX9-60/3	60	740	3	120	480	240/270	10	20
CJX9-60/4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75/2	75	85	2	24	240/277	120	5	-
CJX9-75/3	75	85	3	120	480	240/270	15	25
CJX9-75/4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90/2	90	100	2	24	240/277	120	7.5	-
CJX9-90/3	90	100	3	120	480	240/270	20	30
CJX9-90/4	90	100	4	208/240	600	480/600	-	50/50

Material izolues	Blloku i kontaktit dhe transportuesi janë me cilësi të lartë rrëshirë termosetting të shkallës elektrike
Varg temperature	-40 ° F deri 150 ° F; -5-+40
Jeta mekanike (pa ngarkesë)	Përputhet me standardin e specifikimeve UL dhe ARI
Jeta Elektrike	Përputhet me specifikimet e UL dhe ARI Standard
Pesha (e përafërt)	9.25 oz
Frekuencë e mbështjelljes	50/60Hz
Izolim i spirales	Klasa B (130ºC)
Përfundim	Lidhës presioni dhe dyfish 1/4 q.c
Funksionoj	85% e koltage nominale të mbështjelljes; 110% e sigurt maksimale funksionoj
Cikli i detyrës	I vazhdueshëm

Struktura dhe tiparet

Struktura:

Sistemi elektromagnetik: Përfshinë përbërës të tillë si mbështjellje, bërthamë, etj., Të cilat përdoren për të gjeneruar fluksin magnetik për të drejtuar hapjen dhe mbylljen e sistemit të kontaktit.

Sistemi i Kontaktit: Përfshinë kontaktin kryesor dhe kontaktin ndihmës. Kontakti kryesor përdoret për të bartur rrymën e vlerësuar të sistemit të kondicionimit, ndërsa kontakti ndihmës përdoret për të realizuar transmetimin dhe reagimin e sinjalit të kontrollit.

Pajisja për shuarjen e harkut: Përdoret për të shuar harkun e gjeneruar kur kontakti është shkëputur për të mbrojtur kontaktin nga dëmtimi.

Pajisja e shpërndarjes së guaskës dhe nxehtësisë: Përdoret për të mbrojtur përbërësit e brendshëm nga mjedisi i jashtëm dhe për të siguruar funksionin e nevojshëm të shpërndarjes së nxehtësisë.

Karakteristikat:

Specializimi: Projektuar për sistemet e ajrit të kondicionuar për të përmbushur nevojat e sistemeve të kondicionimit të ajrit për kontroll elektrik.

Besueshmëria: Sistemi i kontaktit është bërë nga materiale me cilësi të lartë me përçueshmëri të mirë elektrike dhe rezistencë ndaj gërryerjes për të siguruar funksionimin e qëndrueshëm afatgjatë.

Siguria: e pajisur me pajisje të përsosur për shuarjen e harkut, duke parandaluar në mënyrë efektive dëmtimin e harkut në kontaktet dhe mjedisin përreth.

Përputhshmëria: Në përputhje me një gamë të gjerë të sistemeve të ajrit të kondicionuar dhe sistemeve të kontrollit elektrik, të përshtatshëm për instalimin dhe komisionimin.

Parimi i punës

Kur spiralja e kontaktit të kondicionimit të ajrit 2P është energjizuar, bërthama e hekurit bëhet magnetike dhe tërheq sistemin e kontaktit për tu mbyllur, duke lidhur kështu sistemin e kondicionimit me burimin e energjisë. Kur spiralja është e energjisë, thelbi i hekurit humbet magnetizmin e tij dhe sistemi i kontaktit do të ndahet me veprimin e pranverës, duke shkëputur kështu sistemin e kondicionimit nga burimi i energjisë. Në këtë mënyrë, kontakti mund të realizojë telekomandë të sistemit të kondicionimit të ajrit.
