Kontaktues magnetik AC

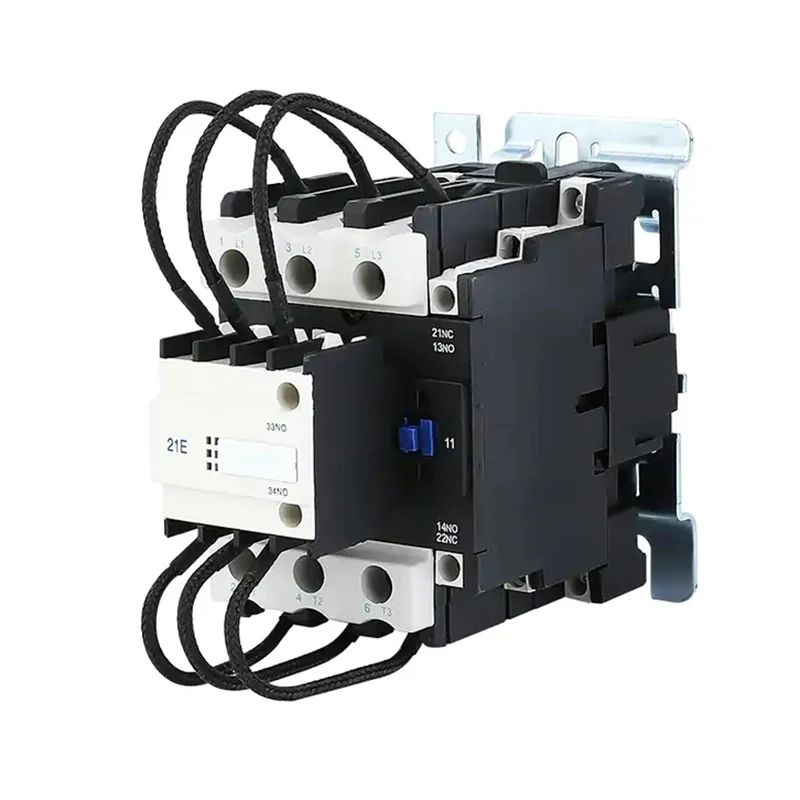

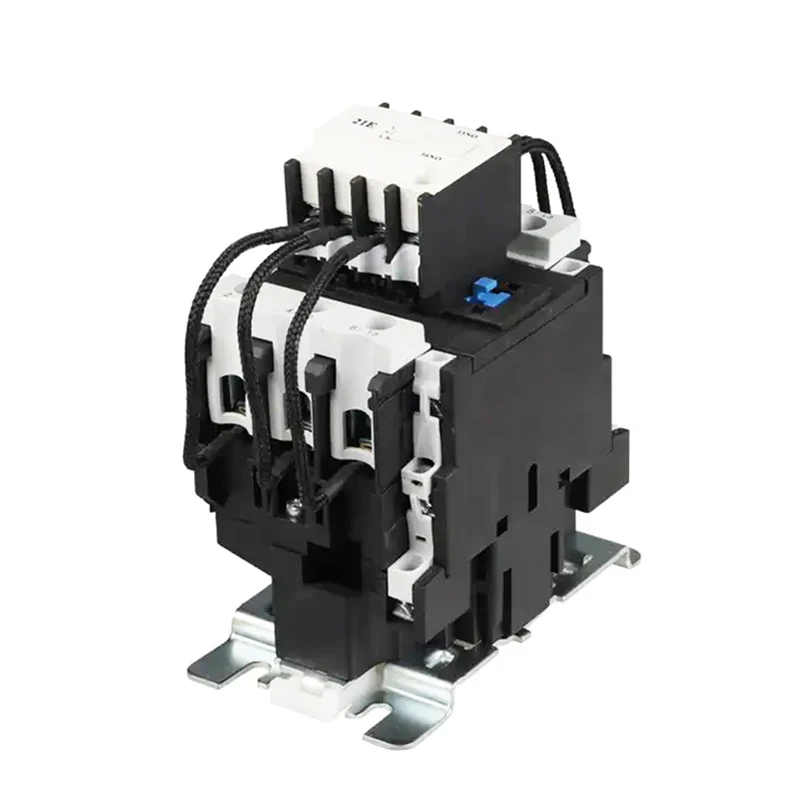

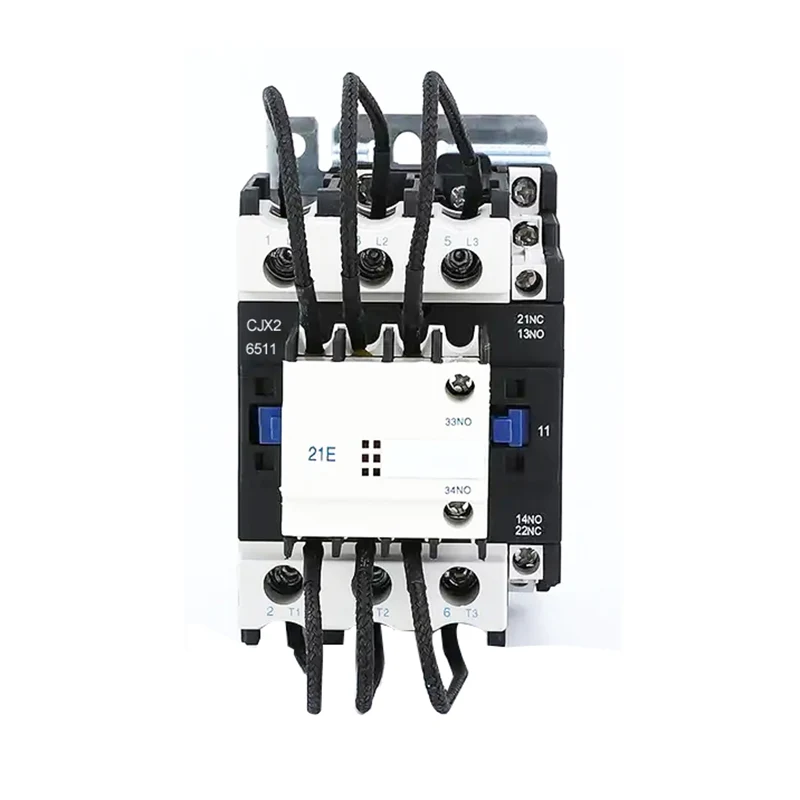

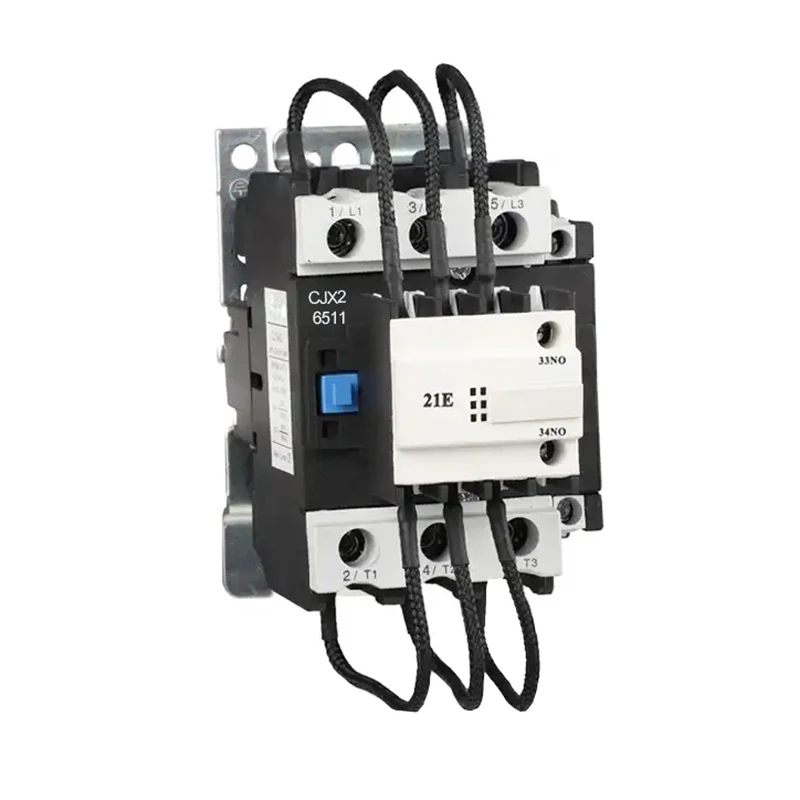

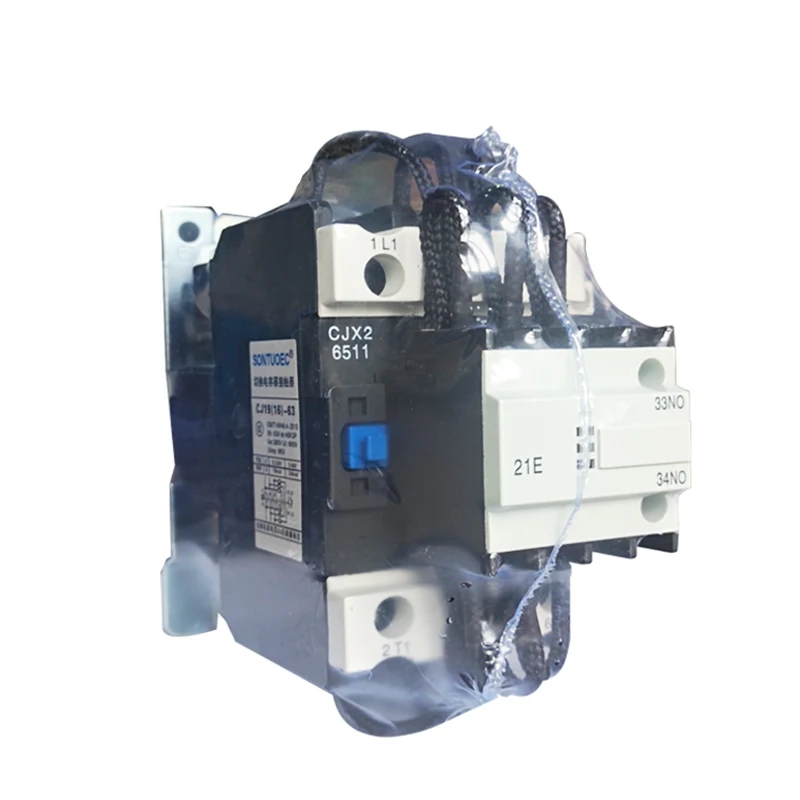

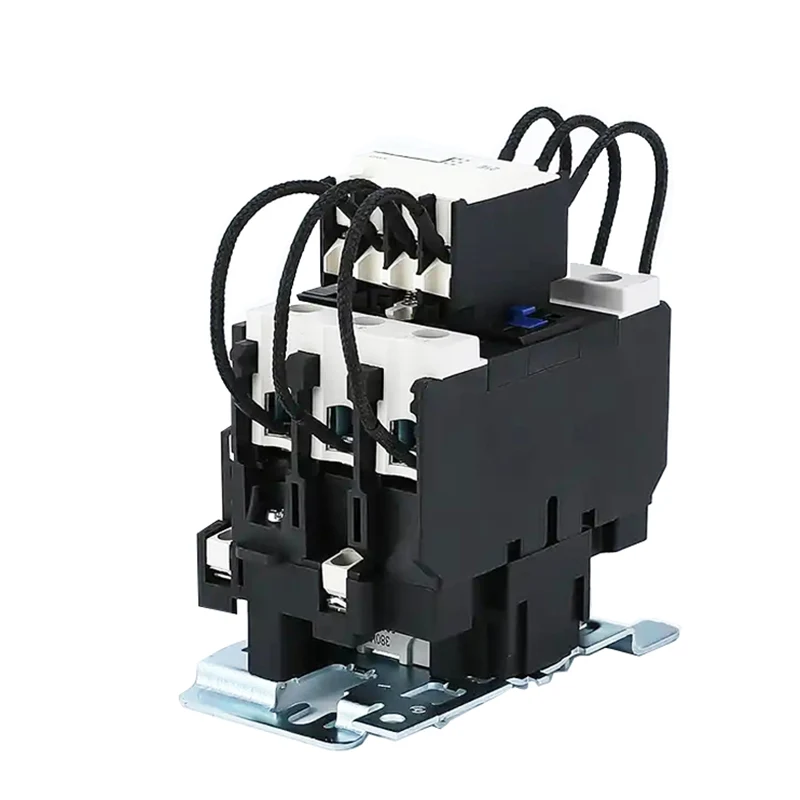

Kontaktuesi i llojit të kondensatorit SCJ19 përdoret në rrjetin e energjisë së AC 50Hz ose 60Hz, deri në 380V, për funksionimin ose ndërrimin e pajisjes së kontrollit të kondensatorit LV në qarkun e energjisë reaktive LV. Me pajisjen antisisurge, ajo mund të zvogëlojë ndikimin e mbylljes së mbylljes dhe të parandalojë mbingarkesën si thyerje.

Parimi i funksionimit

Parimi i funksionimit të kontaktit magnetik AC bazohet në induksionin elektromagnetik dhe forcën magnetike. Kur spiralja është e energjisë, fusha magnetike e gjeneruar tërheq thelbin e hekurit dhe mbyll kontaktet, duke hapur kështu qarkun. Kur spiralja de-energjizohet, fusha magnetike zhduket, bërthama e hekurit rivendoset nën veprimin e pranverës, kontakti prishet dhe qarku është shkëputur. Në këtë mënyrë, kontakti magnetik AC realizon kontrollin e qarkut AC.

Strukturë dhe përbërje

Kontakti magnetik AC është i përbërë kryesisht nga pjesët e mëposhtme:

Sistemi elektromagnetik: Përfshinë përbërës të tillë si spiralja, bërthama dhe armatura, të cilat janë pjesët kryesore për gjenerimin e fushës magnetike dhe veprimit magnetik.

Sistemi i Kontaktit: Përfshinë kontaktin kryesor dhe kontaktin ndihmës, të cilat përdoren për të ndezur dhe fikur qark. Kontaktet kryesore zakonisht përdoren për të mbajtur rryma më të mëdha, ndërsa kontaktet ndihmëse përdoren për të realizuar funksione të ndryshme kontrolli.

Pajisja për shuarjen e harkut: Përdoret për të shuar harkun kur kontakti është shkëputur, duke parandaluar që harku të dëmtojë kontaktin.

Komponentë të tjerë: siç janë burimet, kllapat, banesat, etj., Përdoren për të rregulluar dhe mbështetur përbërësit për të siguruar funksionimin normal të kontaktit.

Karakteristikat e strukturës

1. Kontakti i mbledhur me rezistencë të kufizuar aktuale, në gjendje të kufizojë ndërrimin e rritjes brenda vlerës së lejueshme.

2. Kontakti është i një strukture të drejtpërdrejtë të veprimit të drejtpërdrejtë, mekanizmi i veprimit është i shkathët, i lehtë për tu kontrolluar me dorë, strukture kompakte për të zëvendësuar kontaktet.

3. Përfshirja e bllokut të terminalit të mbrojtur nga mbulesa, e sigurt dhe e besueshme.

4.Ai mund të montohet me vida, ose në hekurudhë standarde 35/75 mm.

Kushtet e punës dhe instalimit

(1) Temperatura e ambientit: -5 ℃- +40 ℃, temperatura mesatare nuk duhet të jetë mbi +35 ℃ në 24 orë.

(2) Kushtet atmosferike: Lagështia e ambientit të atmosferës nën 50% kur +40 ℃. Lagështia e ambientit mund të jetë më e lartë në temperaturë më të ulët. Në muajin më të lagësht mesatarja mesatare e temperaturës më të ulët + 25 ℃ për mesataren me lagështinë relative maksimale është 90%, dhe duke marrë parasysh ndryshimin e temperaturës dhe ndodh sepse produkti në sipërfaqen e xhelit.

(3) Lartësia jo më e lartë se 2000m kur instalohet.

(4) Klasa e ndotjes: 3 Klasa

(5) Klasa e instalimit: III

(6) Gjendja e instalimit: Sipërfaqja e montimit dhe pjerrësia e rrafshit vertikal nuk është më shumë se ± 5 °, dhe nuk ka ndikim dhe dridhje të rëndësishme, duke tundur vendin.

Karakteristikat kryesore

Puna e besueshme: Kontaktuesi magnetik AC është bërë nga materiale me cilësi të lartë dhe procesi i përparuar i prodhimit, i cili ka besueshmëri dhe stabilitet të lartë.

Jeta e gjatë e shërbimit: Sistemi i kontaktit është bërë nga materiale rezistente ndaj konsumit, të cilat mund t'i rezistojnë tronditjeve të mëdha të rrymës dhe tensionit, duke zgjatur jetën e shërbimit.

Lehtë për tu mirëmbajtur: Struktura është e dizajnuar në mënyrë të arsyeshme, e lehtë për t'u çmontuar dhe riparuar, duke zvogëluar koston e mirëmbajtjes.

Specifikime të ndryshme: Për të përmbushur nevojat e përdoruesve të ndryshëm, kontakti magnetik AC ka një larmi specifikimesh dhe modelesh për të zgjedhur, duke përfshirë nivele të ndryshme aktuale, nivele të tensionit dhe konfigurime të kontaktit ndihmës.
