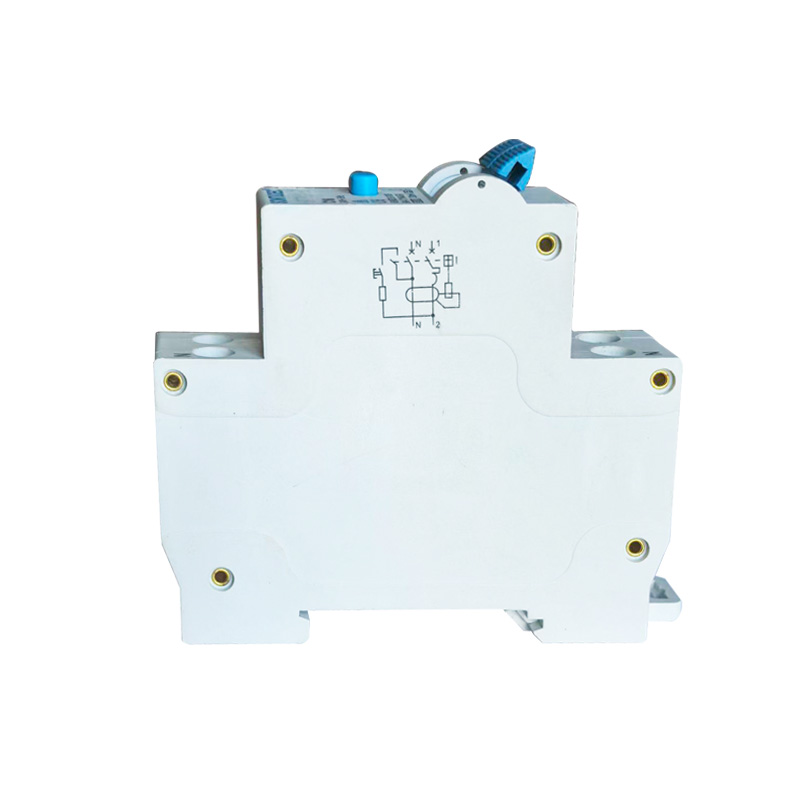

6ka Ndërprerësi i qarkut të rrymës së mbetur mbi mbrojtjen e rrymës RCBO

SONTUOEC është një nga furnitorët/prodhuesit kinezë të specializuar në prodhimin e pajisjeve të ndryshme të vogla elektrike STRO1-40 RCBO, emri i plotë është Ndërprerës i rrymës së mbetur me mbrojtje nga mbirryma. Është një pajisje sigurie elektrike që integron mbrojtjen nga mbingarkesa, mbrojtjen nga qarku i shkurtër dhe mbrojtjen nga rrjedhjet, dhe përdoret gjerësisht në sistemet elektrike në zonat rezidenciale, tregtare dhe industriale për të garantuar sigurinë personale dhe funksionimin e sigurt të pajisjeve.STRO7-40 RCBO është një pajisje e rëndësishme e sigurisë elektrike me mbrojtje nga mbingarkesa, qark i shkurtër dhe rrjedhje. Duke kuptuar parimin e tij të punës, karakteristikat, skenarët e aplikimit dhe metodat e përzgjedhjes dhe instalimit, ju mund të përdorni dhe mirëmbani më mirë STRO7-40 RCBO për të siguruar funksionimin e sigurt të sistemeve elektrike.

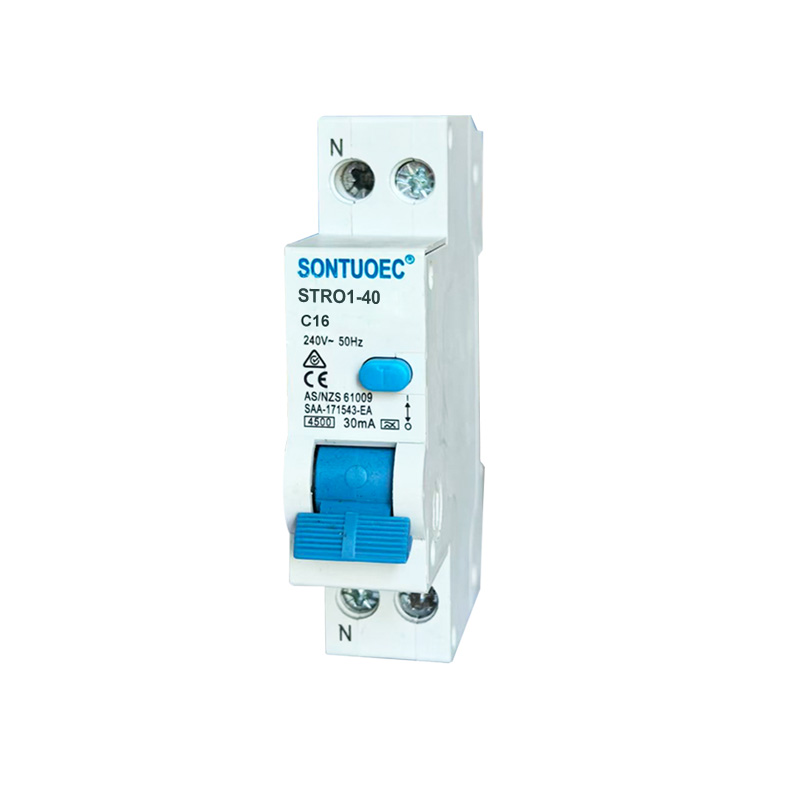

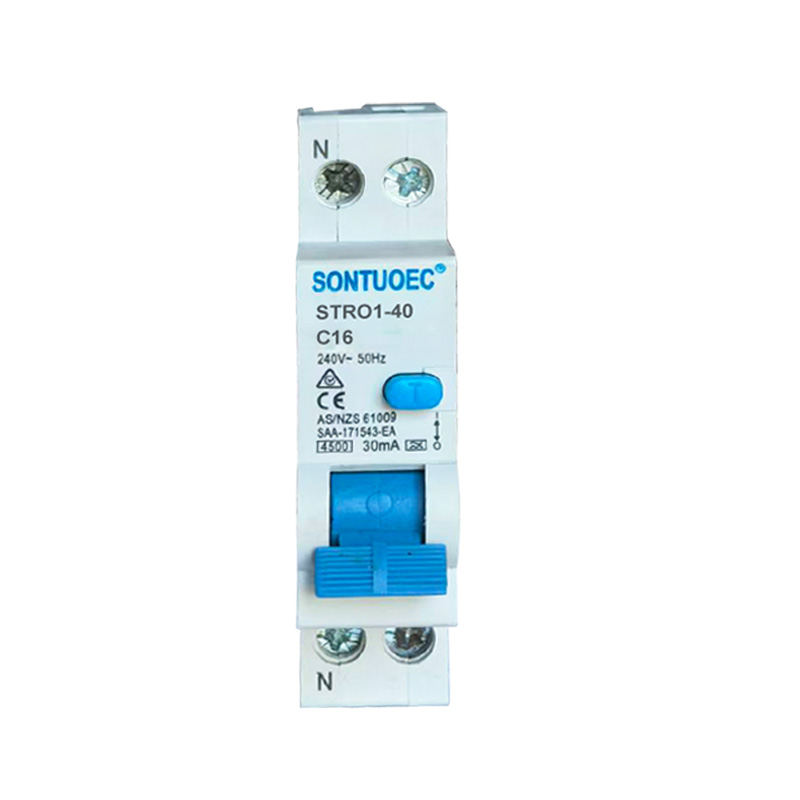

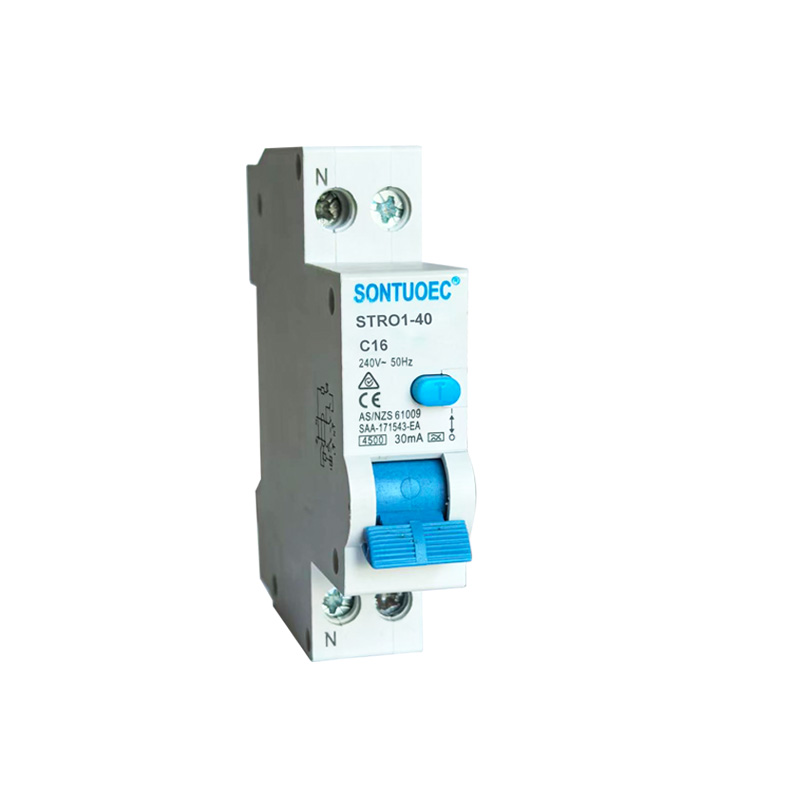

Model:STRO1-40

Dërgo kërkesë

përshkrim i produktit

Specifikimet:

Sandardi			IEC/EN 61009-1
elektrike	Lloji (forma valore e rrjedhjes së tokës që ndjehet)		Lloji elektronik
veçoritë	Rryma e vlerësuar në	A	A, AC
	polakët	P	1P+N
	Tensioni nominal	V	AC 230
	Rryma e vlerësuar:		6,10,16,20,25,32,40A
	Ndjeshmëria e vlerësuar I△n	A	0,01,0,03,0,1,0,3,0,5
	Tensioni i izolimit Ui	V	250
	Bërja e mbetur e vlerësuar dhe	A	500
	kapaciteti i thyerjes I△m	A	500
	Rryma e lidhjes së shkurtër I△c	A	45,006,000
	Frekuenca e vlerësuar	Hz	50/60
	Shkalla e ndotjes		2
Mekanike	Jeta elektrike	t	4000
veçoritë	Jeta mekanike	t	10000
	Shkalla e mbrojtjes		IP20
	Temperatura e ambientit	ºC	-25~+40
	(me mesatare ditore ≤35ºC)	ºC	-25~+40
	Temperatura e ruajtjes	ºC	-25~+70
Instalimi	Lloji i lidhjes së terminalit		Kabllo/Zbarra e tipit U/Zbarra e tipit pin
	Madhësia e terminalit sipër/poshtë për kabllo	mm2	25
	Madhësia e terminalit sipër/poshtë për kabllo	AWG	18-5
	Madhësia e terminalit sipër/poshtë për shiritin e zbarrës	mm2	25
	Madhësia e terminalit sipër/poshtë për shiritin e zbarrës	AWG	18-3
	Montimi		Në hekurudhën DIN EN 60715 (35 mm) me anë të pajisjes me kapëse të shpejtë
	Lidhja		Nga lart dhe poshtë

Funksionet kryesore të STRO1-40 RCBO

Mbrojtja nga mbingarkesa: Kur rryma në qark tejkalon vlerën nominale të STRO1-40 RCBO, ajo do të ndërpresë automatikisht qarkun brenda një periudhe të caktuar kohore për të parandaluar mbinxehjen e qarkut dhe pajisjeve, duke shmangur kështu zjarrin dhe dëmtimin.

Mbrojtja nga qarku i shkurtër: Kur ndodh një qark i shkurtër në një qark, STRO1-40 RCBO do të ndërpresë shpejt qarkun për të parandaluar që rryma e qarkut të shkurtër të shkaktojë dëme serioze në qark dhe pajisje.

Mbrojtja nga rrjedhjet: STRO1-40 RCBO është në gjendje të zbulojë rrymën e mbetur (d.m.th., rrymë rrjedhjeje) në një qark. Kur rryma e mbetur tejkalon pragun e caktuar, STRO1-40 RCBO do të ndërpresë qarkun në një periudhë shumë të shkurtër kohore për të parandaluar aksidentet nga goditjet elektrike dhe zjarret elektrike.

Parimi i funksionimit të STRO1-40 RCBO

STRO1-40 RCBO përmban një detektor të brendshëm termik të udhëtimit magnetik (për mbrojtje nga mbingarkesa dhe qark i shkurtër) dhe një detektor të rrymës së mbetur (për mbrojtje nga rrjedhjet). Kur rryma ose rryma e mbetur në qark është jonormale, goditësi përkatës aktivizon mekanizmin e fikjes së STRO7-40 RCBO, duke e bërë atë të ndërpresë shpejt qarkun.

1.Tripper magnetik termik: Shfrytëzon nxehtësinë dhe fushën magnetike të krijuar kur rryma kalon nëpër përcjellës për të shkaktuar ndërprerjen. Kur rryma është shumë e lartë, përcjellësi nxehet dhe gjeneron një fushë magnetike, duke bërë që bimetali brenda goditësit magnetik termik të përkulet ose magneti të tërheqë bërthamën e hekurit, duke shkaktuar kështu mekanizmin e fikjes.

2. Detektor i rrymës së mbetur: Ai përdor një transformator të rrymës me sekuencë zero për të zbuluar rrymën e mbetur në qark. Kur rryma e mbetur tejkalon pragun e caktuar, detektori i rrymës së mbetur do të dërgojë një sinjal në mekanizmin e fikjes për të ndërprerë qarkun.

Karakteristikat e STRO1-40 RCBO

Integrimi shumëfunksional: STRO1-40 RCBO integron funksionet e mbrojtjes nga mbingarkesa, qarku i shkurtër dhe rrjedhjet, duke thjeshtuar projektimin dhe instalimin e sistemeve elektrike.

Ndjeshmëri e lartë: STRO1-40 RCBO mund të zbulojnë dhe ndërpresin shpejt rrymat anormale dhe të mbetura në qark, duke siguruar mbrojtje të besueshme.

Lehtë për t'u instaluar dhe mirëmbajtur: STRO1-40 RCBO zakonisht modularizohen për instalim dhe mirëmbajtje të lehtë.

Siguri e lartë: STRO1-40 RCBO janë testuar dhe certifikuar rigorozisht për siguri dhe besueshmëri të lartë për të siguruar funksionimin e sigurt të sistemeve elektrike.

Skenarët e aplikimit të STRO1-40 RCBO

STRO1-40 RCBO përdoren gjerësisht në sistemet elektrike në sektorët e banimit, komercial dhe industrial, veçanërisht ato që kërkojnë mbrojtje të njëkohshme të mbingarkesës, qark të shkurtër dhe rrjedhje të tokës. Ato zakonisht instalohen në kuti shpërndarëse, centrale ose kabinete kontrolli për të mbrojtur qarqet dhe pajisjet nga dëmtimet e shkaktuara nga rryma dhe voltazhi jonormal dhe për të parandaluar goditjet elektrike.
