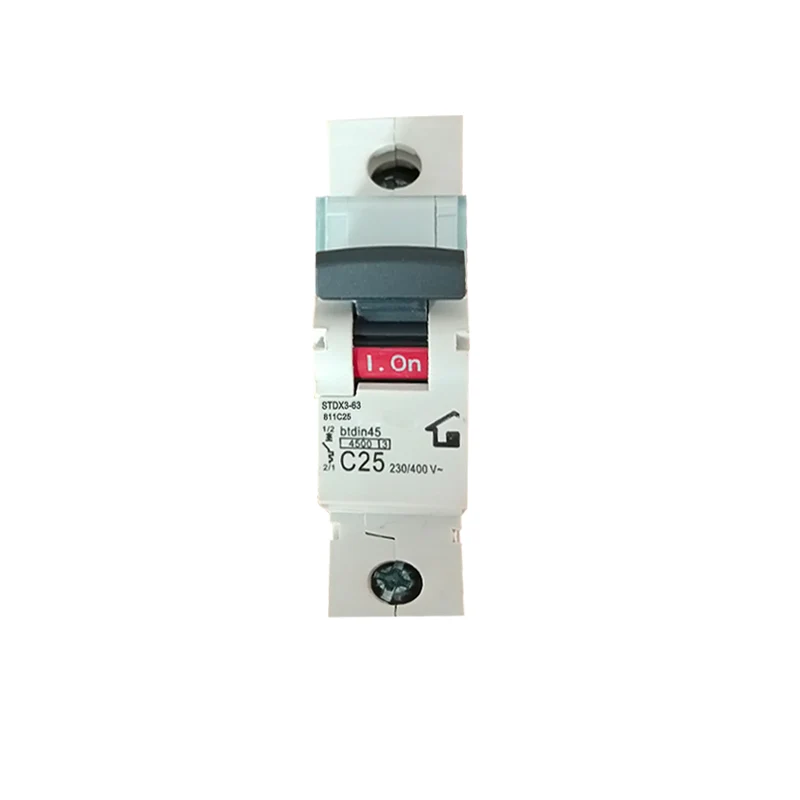

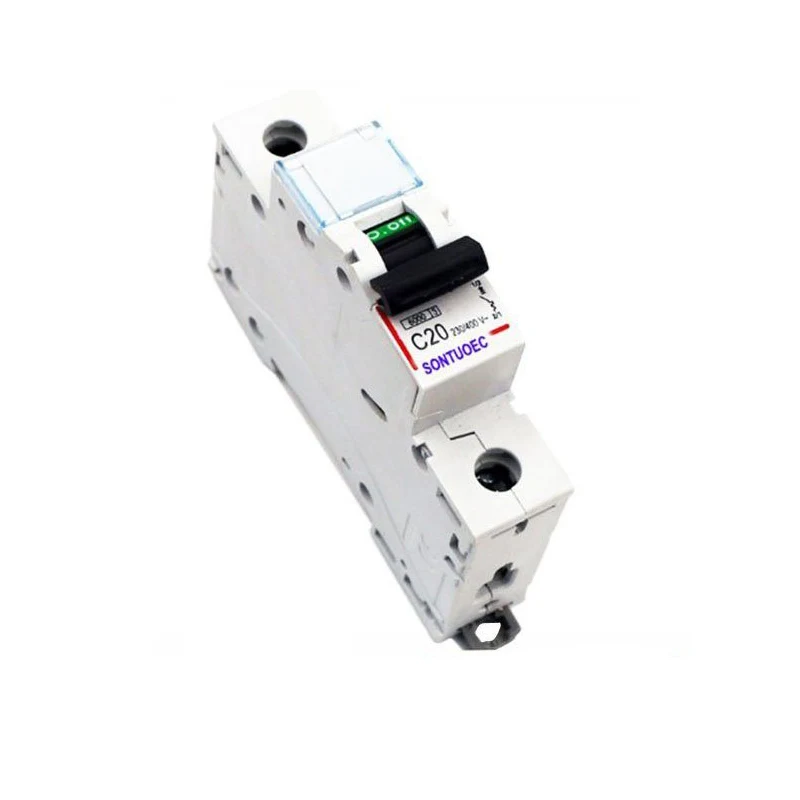

63A MCB

63A MCB ka aftësinë të përgjigjet shpejt dhe të ndërpresë me saktësi qarkun, i cili mund të parandalojë që në mënyrë efektive pajisjet elektrike të dëmtohen për shkak të mbingarkesës ose qarkut të shkurtër. 63A MCB është kompakte, e lehtë për t’u instaluar dhe e ripërdorshme, duke zvogëluar kostot e mirëmbajtjes.63A MCB përdoret gjerësisht në mbrojtjen e qarkut në vende të ndryshme si shtëpi industriale, komerciale, të larta dhe civile.

Model:STDX3-63

Dërgo kërkesë

përshkrim i produktit

Standard	Njësi	IEC/EN 60898-1
Elektrik tiparet	Rryma e vlerësuar në	A	1,2,4,610,16,20,25,32,40,50,63a
	Shufra	P	1p, 2p, 3p, 4p
	Tensioni i vlerësuar UE	V	AC 230, 400
	Tension i izolimit ui	V	500
	Frekuencë e vlerësuar	Hz	50/60
	Kapaciteti i vlerësuar i thyerjes	A	3000, 4500, 6000
	Impulsi i vlerësuar i reziston tensionit (1.2/50) UIMP	V	4000
	Tensioni i provës dielektrike në Ind. Freq. për 1min	kv	2
	Diplomë		2
	Karakteristikë e lëshimit termo-magnetik		B, c, d
Mekanik tiparet	Jetë elektrike	t	4000
	Jetë mekanike	t	10000
	Gradë mbrojtjeje		IP20
	Temperatura e referencës për vendosjen të elementit termaj	ºC	30
	Temperatura e ambientit (me mesataren ditore ≤35ºC)	ºC	-5 ~+40 (aplikim special ju lutemi referojuni korrigjimit të kompensimit të temperaturës)
	Temperatura e ruajtjes	ºC	-25 ~+70
Instalim	Lloji i lidhjes terminale		Kabllo/shiriti i tipit pin/pin
	Madhësia e terminalit sipër / fund për kabllo	mm2	25
		Mbërthej	18-3
	Madhësia e terminalit sipër / fund për shiritin e autobusit	mm2	25
		Mbërthej	18-3
	Shtrëngues çift rrotullues	N*m	2
		ln-ibs.	18
	Në rritje		Në DIN Rail EN 60715 (35 mm) me anë të pajisjes së shpejtë të klipit
	Lidhje		Nga lart dhe në fund

Specifikimet dhe parametrat

 Rreshti i vlerësuar: 63A, duke treguar që rryma maksimale që kjo MCB mund të mbajë me siguri është 63 amper.

Tension Voltazhi i vlerësuar: Tensioni i vlerësuar i MCB mund të ndryshojë në varësi të aplikimit dhe kërkesave, por zakonisht është i përshtatshëm për qarqet me AC 50/60Hz dhe tension të vlerësuar prej 230/400V.

 Numri i poleve: Numri i poleve të MCB mund të ndryshojë nga modeli në model, dhe ato të zakonshme janë me një pol (1p), me dy pole (2p), me tre pole (3p) dhe me katër pole (4p). Midis tyre, 4P tregon që kjo MCB përdoret për qarqet trefazore + N-Wire.

Aplikime

Circuit Circuit Family: isshtë e përshtatshme për mbrojtjen e qarkut të pajisjeve elektrike shtëpiake, të tilla si ndriçimi, bazat etj.

 Ndërtesat tregtare: Në ndërtesa tregtare siç janë qendrat tregtare dhe ndërtesat e zyrave, 63A MCB mund të përdoren për të mbrojtur pajisjet elektrike me ngarkesa më të mëdha.

 Industriale: në automatizimin industrial dhe

 Linjat e prodhimit, 63A MCB mund të përdoren për të mbrojtur pajisjet kritike dhe qarqet e linjës së prodhimit.
