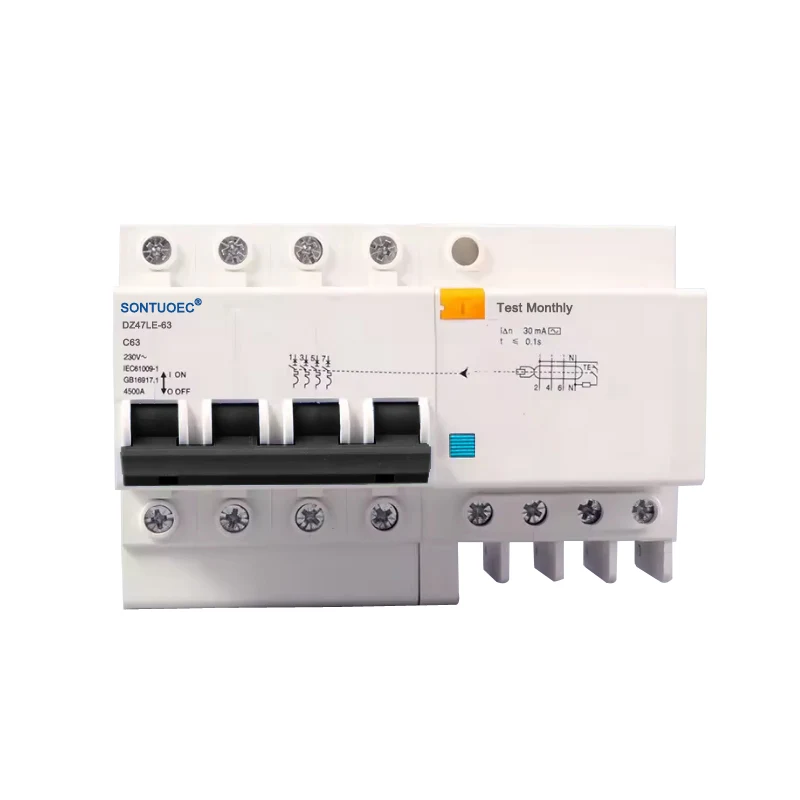

Lloji 4p RCBO AC

Lloji 4P RCBO AC është një ndërprerës me 4 pole që ndërthur funksionet e mbrojtjes së mbetjeve të rrymës dhe mbingarkesës, të dizajnuara veçanërisht për qarqet alternative të rrymës (AC). Mund të ndërpresë automatikisht furnizimin me energji kur rryma e mbetur (d.m.th. rryma e rrjedhjes) zbulohet në qark për të parandaluar zjarret elektrike dhe aksidentet personale të goditjes elektrike. Në të njëjtën kohë, ai gjithashtu ka një funksion mbrojtjeje mbivendosëse që automatikisht mund të ndërpresë furnizimin me energji në rast të një mbingarkese ose qark të shkurtër në qark për të mbrojtur sigurinë e qarkut dhe pajisjeve.

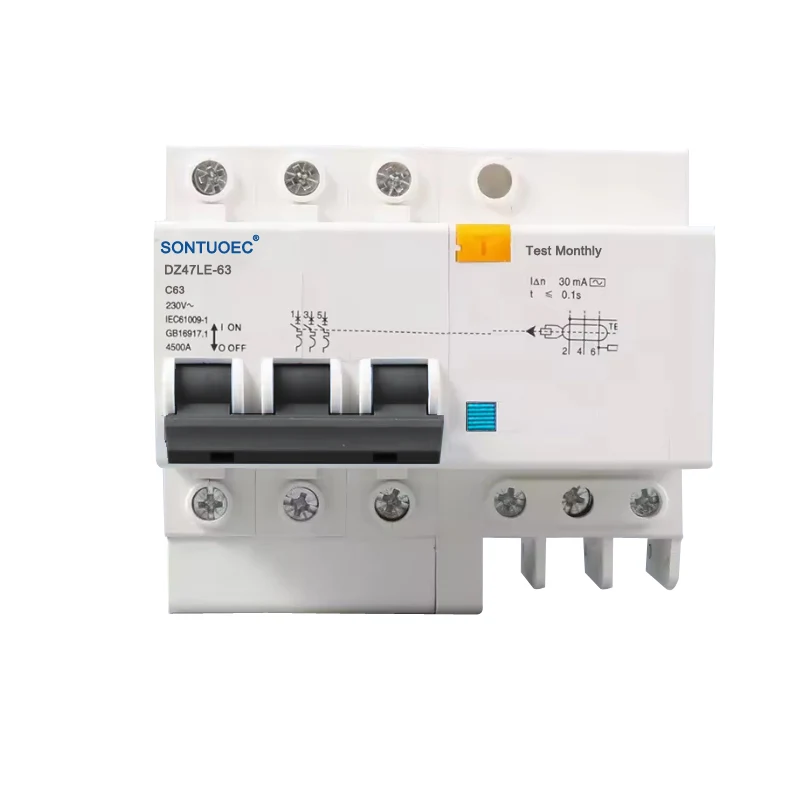

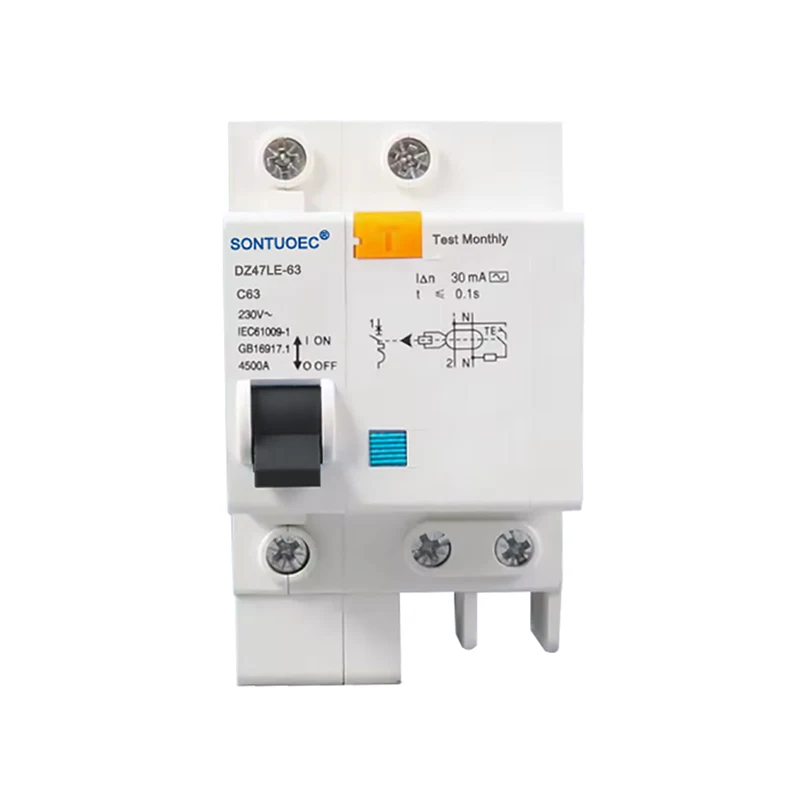

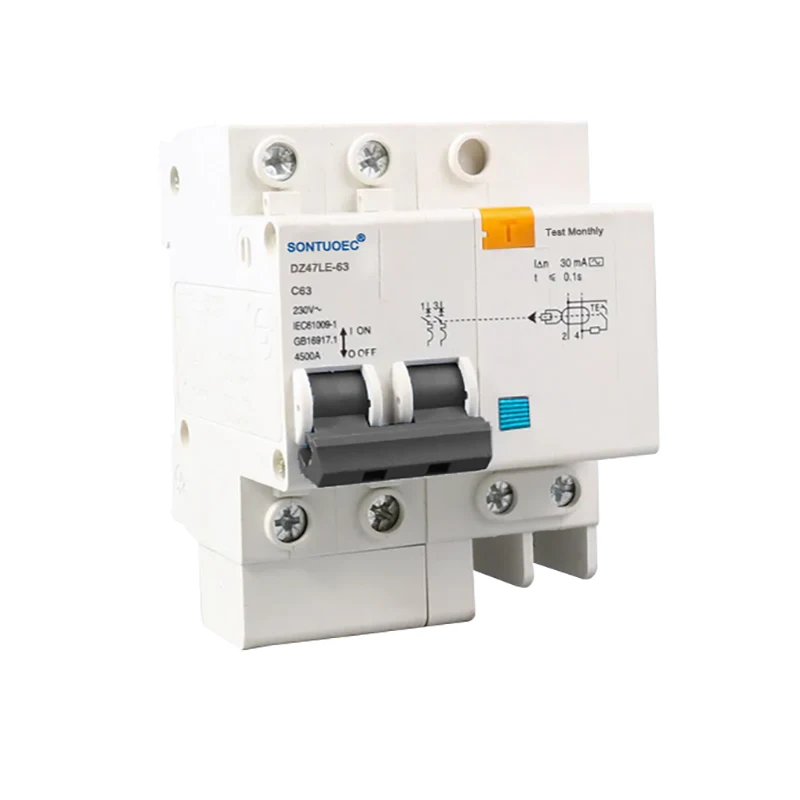

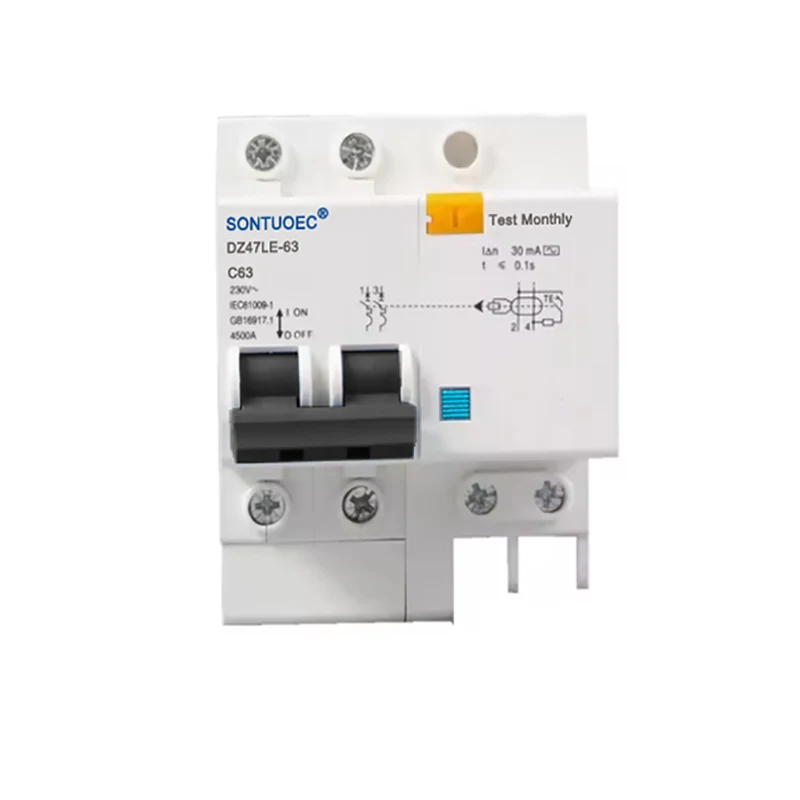

Model:DZ47LE-63

Dërgo kërkesë

përshkrim i produktit

emër	Ndërprerës i mbetur me mbrojtje të mbingarkuar
tiparet	Mbingarkesa/ Mbrojtja e Qarkut të Shkurtër/ Rrjedhjes
Poli nr	1p/2l, 2p/2l, 3p/3l, 3p/4l 4p/4l
Kapacitet i çmuar	3ka, 4.5ka, 6ka
Rryma e vlerësuar (a)	6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a
Rryma e Vlerësuar e Operimit të Mbetjes:	10mA, 30mA, 100mA, 300mA, 500MA
Tensioni i vlerësuar (V)	240/415V
instalim	lloji hekurudhor
standard	IEC61009-1 、 GB16917-1
certifikatë	Pasqyrë

Parimi i funksionimit

Parimi i funksionimit të llojit 4p RCBO AC bazohet në shumën vektoriale të rrymave dhe në parimet elektromagnetike. Kur rrymat në qark në zjarrin (L) dhe telat zero (N) nuk janë të barabarta në madhësi, shuma vektoriale e rrymave në anën parësore të qarkut të transformatorit nuk është zero, gjë që gjeneron një tension të induktuar në spiralen anësore sekondare. Ky tension i induktuar i shtohet stafetës elektromagnetike, duke gjeneruar një rrymë ngacmimi që krijon një forcë demagnetizuese të kundërt. Kur rryma e fajit arrin vlerën e rrymës operative të RCBO, kjo forcë e kundërt demagnetizuese do të bëjë që armatura brenda stafetës elektromagnetike të shkëputet nga zgjedha, duke e shtyrë mekanizmin e funksionimit të veprojë dhe të ndërpresë qarkun aktual të gabimit.

DZ47LE-63 Seria Elektronike e Qarkut të Mbrojtjes së Rrjedhjes së Tokës është i përshtatshëm për qark banimi me një fazë të vetme të AC 50Hz/60Hz, tension të vlerësuar me 230V, dhe vlerësuar aktual 6A ~ 63A; 400V për qark tre fazor të AC 50Hz/60Hz. Mund të mbrojë mbingarkesën e formës së qarkut dhe qarkun e shkurtër. Ky produkt ka avantazhe të vëllimit të vogël, kapacitetit të lartë të thyerjes, telit të gjallë dhe linjës zero janë prerë në të njëjtën kohë, duke mbrojtur gjithashtu personin nga tronditja e rrjedhjes elektrike në rastin e telit të zjarrit dhe linjës zero të lidhura e kundërta.

Ai përputhet me standardin IEC61009-1, GB16917.1.

Karakteristika:

1) .Provon mbrojtjen nga goditja elektrike, faji i tokës, rryma e rrjedhjes;

2) .Provon mbrojtjen kundër mbingarkesës, qarkut të shkurtër dhe tensionit të tepërt;

3). Vëllim i vogël, kapacitet i lartë i thyer; Teli i gjallë dhe linja zero janë prerë në të njëjtën kohë;

4). Madhësia dhe pesha e vogël, instalimi i lehtë dhe instalime elektrike, performanca e lartë dhe e qëndrueshme

5). Siguroni kundër shkeljes së keq -veprimit të shkaktuar nga tensioni i menjëhershëm dhe rryma e menjëhershme.

Karakteristikat dhe përfitimet

Mbrojtja shumë-funksionale: Lloji 4P RCBO AC kombinon mbrojtjen e mbetur të rrymës dhe mbrojtjen e mbingarkuar për të siguruar mbrojtje gjithëpërfshirëse për qarqet dhe pajisjet.

Ndjeshmëri e lartë: Mbrojtje shumë e ndjeshme kundër aplikimit të papritur ose ngritje e ngadaltë e rrymës së mbetur sinusoidale AC siguron zbërthimin.

Gama e gjerë e aplikimit: I përshtatshëm për qarqet AC në sistemet e shpërndarjes së energjisë shtëpiake, industriale dhe tregtare, veçanërisht për instalime elektrike me një zjarr-një-zero.

Lehtë për t'u instaluar dhe mirëmbajtur: dizajn i arsyeshëm strukturor, i lehtë për t’u instaluar, dhe në të njëjtën kohë të lehtë për të kryer mirëmbajtje dhe rregullim.

Skenarët e aplikimit

Lloji 4p RCBO AC përdoret gjerësisht për mbrojtjen e qarkut AC në shtëpi, zyra, ambiente tregtare dhe lehtësira industriale. Particularlyshtë veçanërisht e përshtatshme për aplikime që kërkojnë mbrojtje të telave të zjarrit dhe zero, siç janë qarqet e ndriçimit, qarqet e foleve dhe mbrojtja e pajisjeve siç janë motorët.
