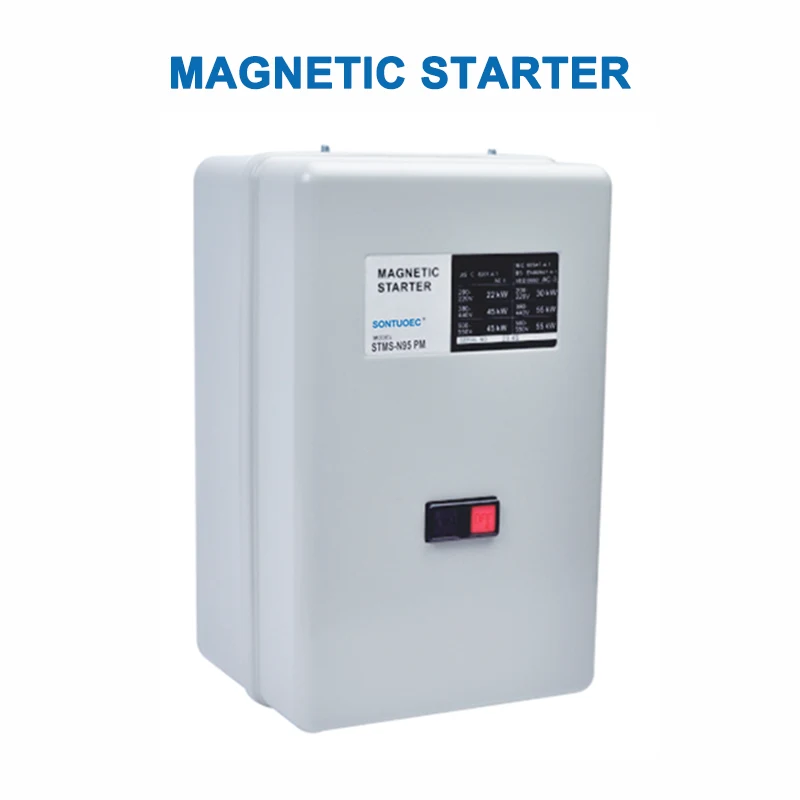

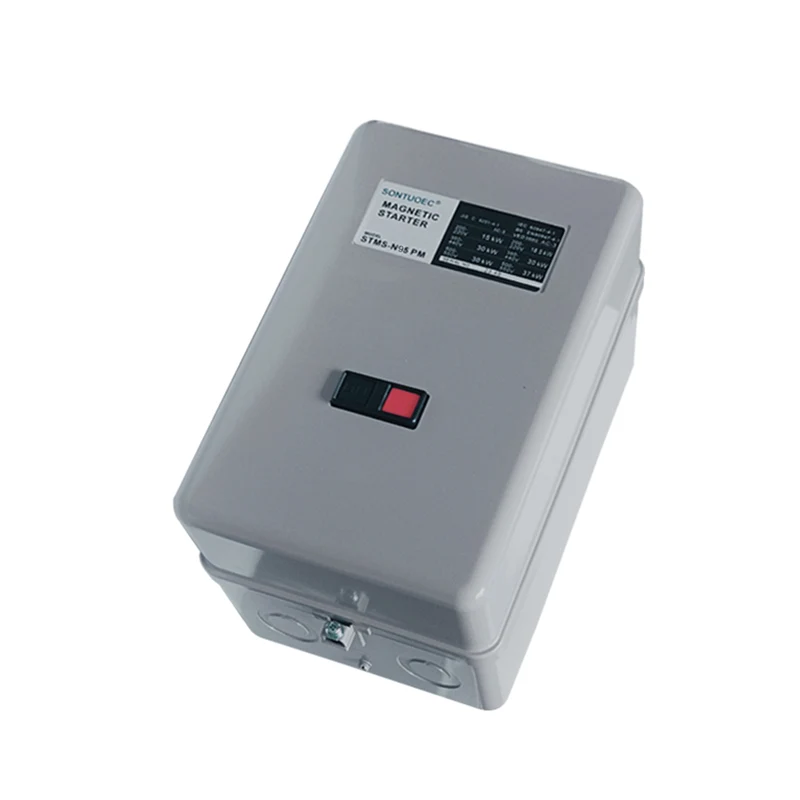

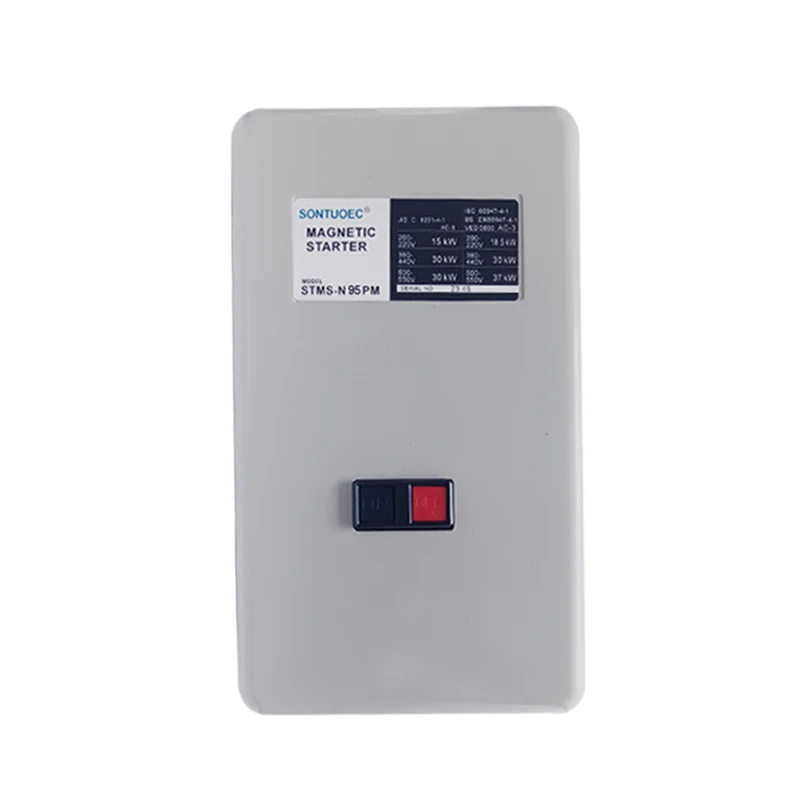

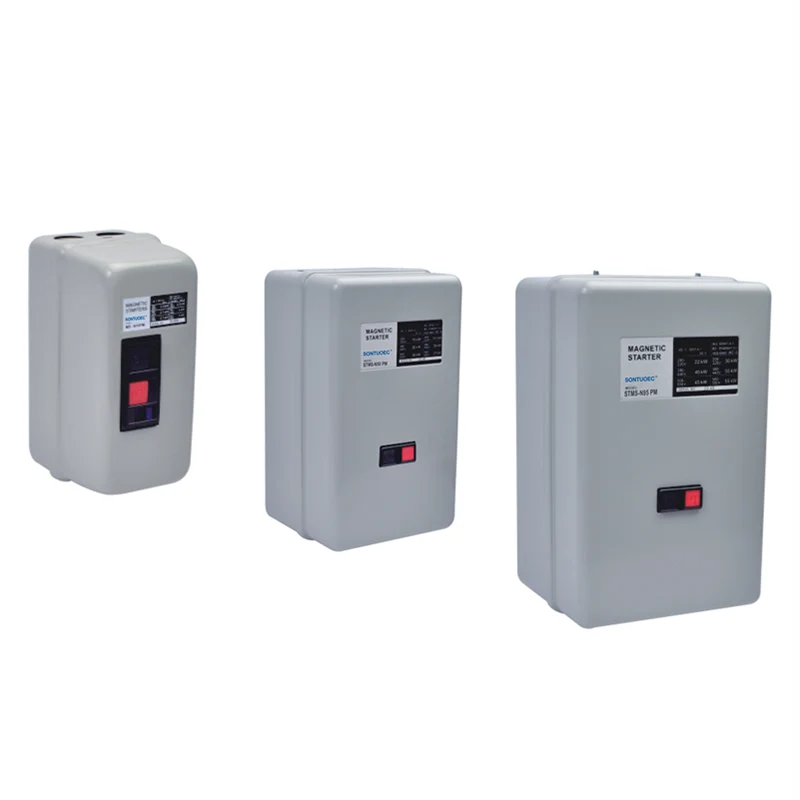

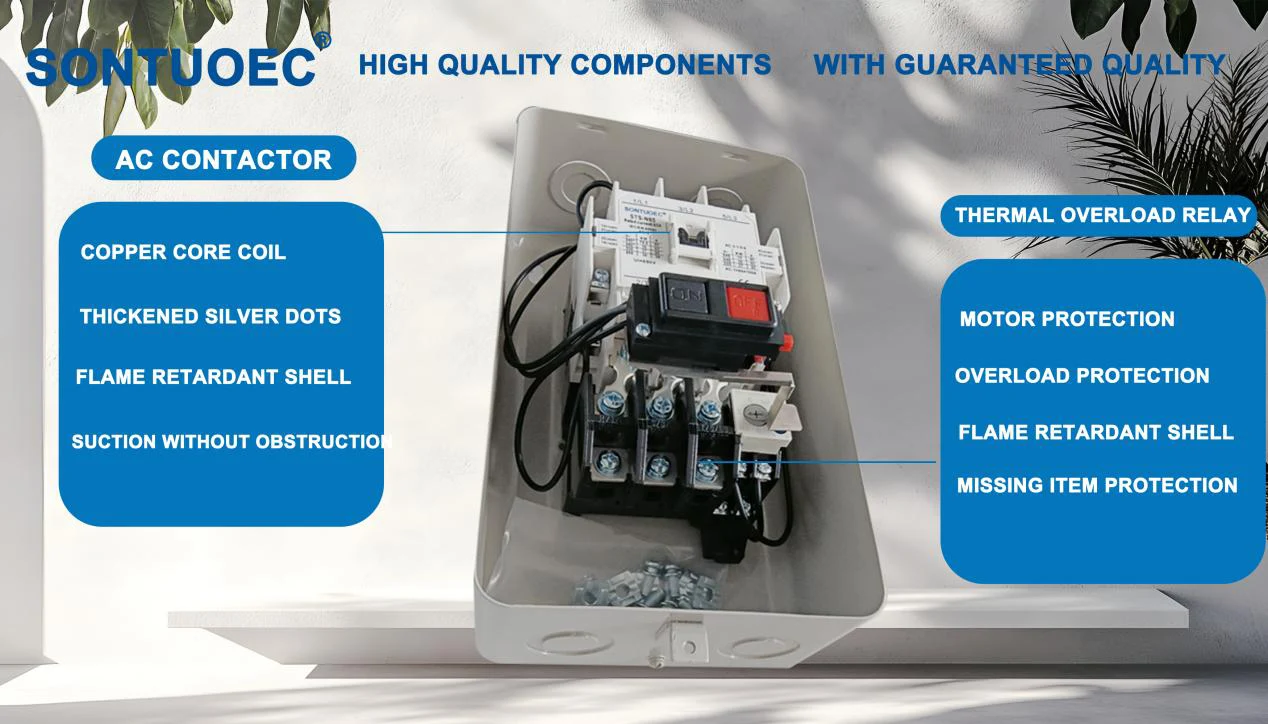

Filluesi i motorëve me 3 faza hapet dhe mbyll kontaktet e energjisë të lidhura paralelisht me motorin përmes një kontakti magnetik për të realizuar kontrollin e fillimit dhe ndalimit të motorit. Në të njëjtën kohë, ai gjithashtu ka një funksion të mbrojtjes së mbingarkesës, i cili automatikisht mund të ndërpresë qarkun kur motori është i mbingarkuar për të mbrojtur motorin nga dëmtimi.
Parametrat kryesorë teknikë:
Lloj | Stms-n10/12 | STMS-N18 | Stms-n20 | Stms-n21 | Stms-n25 | Stms-n35 | Stms-n50 | Stms-n65 | Stms-n80 | Stms-n95 | |
KW/HP (AC-3) Fuqia e Ruajtur (AC-3) IEC60947-4 |
220V | 2.2/3 2.7/3.5 | 3.7/5 | 4/5.5 | 4/5.5 | 5.5/7.5 | 7.5/10 | 15/18.5 | 18.5/22 | 22/30 | 30/35 |
380V | 2.7/3.5 4/5.5 | 5.5/7.5 | 7.5/10 | 7.5/10 | 11/15 | 15/18.5 | 22/25 | 25/30 | 37/45 | 45/55 | |
Rritja e rrymës (AC-3) GB14048.4 |
220V | 11/13 | 18 | 20 | 20 | 26 | 35 | 50 | 65 | 80 | 95 |
380V | 7/9 | 13 | 20 | 20 | 25 | 32 | 50 | 65 | 80 | 95 | |
Rritja e Rritjes së Ngrohjes (A) | 20 | 25 | 32 | 50 | 60 | 80 | 100 | 135 | 150 | ||
Volage i Rikthyer i Inutalizuar (V) 660 660 | |||||||||||
Kontakt ndihmës AC-15 |
Kontakt | standard | 1 jo | 1no+1nc | 2no+2nc | ||||||
Rritja e rrymës (a) | 220V | 1.6 | |||||||||
380V | 0.95 | ||||||||||
Vlerësim i rrethimit | LP30 | ||||||||||
Jeta Machanike | 1000 | 500 |

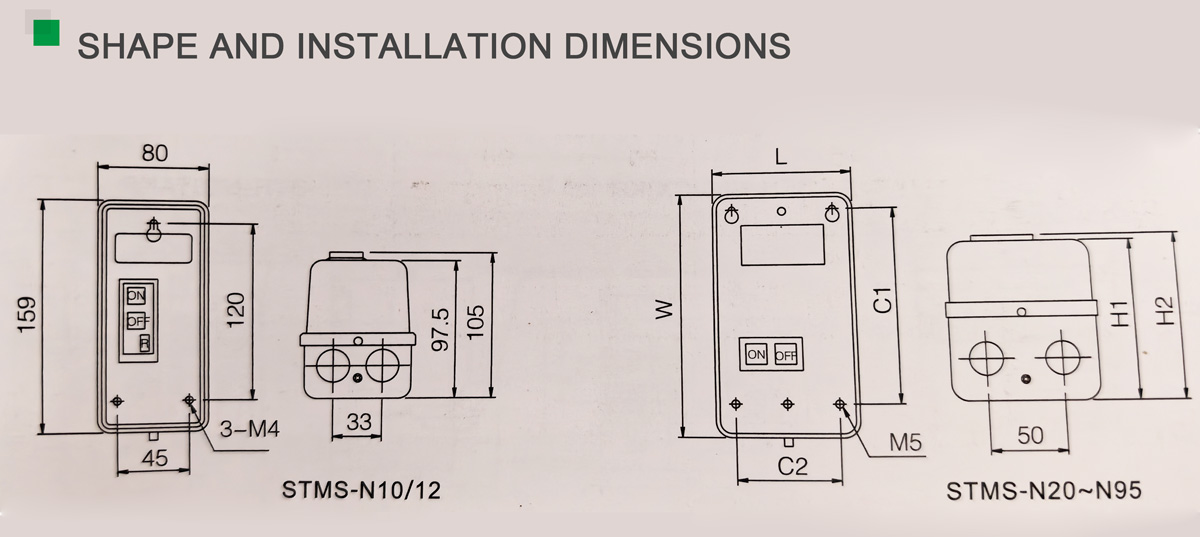

Lloj | L | W | H1 | H2 | C1 | C2 |
Stms-n20/21 | 104 | 170 | 110 | 115 | 135 | 76 |
Stms-n25/35 | 135 | 225 | 126 | 131 | 155 | 95 |
Stms-n50/65 | 160 | 270 | 145 | 150 | 210 | 120 |
Stms-n80/95 | 190 | 300 | 163 | 168 | 250 | 150 |
Parimi i funksionimit

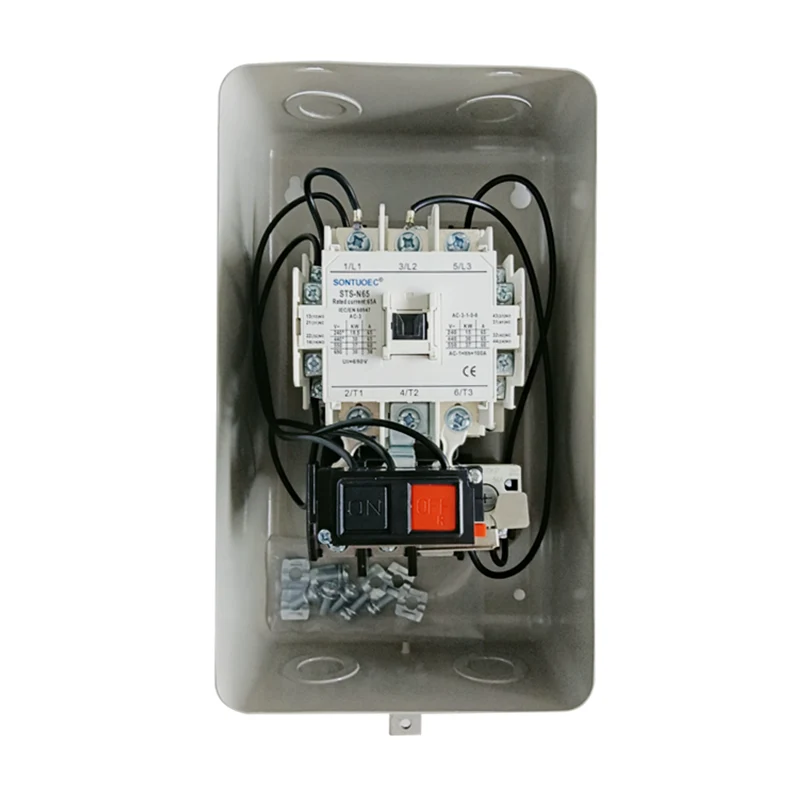

Parimi i punës i fillestarit të motorëve magnetikë trefazorë bazohet në parimin e induksionit elektromagnetik. Kur spiralja e kontaktit magnetik është energjizuar, ajo gjeneron një fushë magnetike, e cila tërheq armaturën për të vepruar dhe mbyllur kontaktet, duke ndezur kështu furnizimin me energji elektrike në motor. Kur është e nevojshme të ndaloni motorin, furnizimi me energji elektrike në spiralen e kontaktit magnetik është prerë, fusha magnetike zhduket, armatura rivendoset, kontaktet janë thyer dhe motori ndalon të funksionojë. Në të njëjtën kohë, stafeta e mbingarkesës do të monitorojë rrymën e funksionimit të motorit, kur rryma tejkalon vlerën e caktuar, ajo do të shkaktojë mbrojtjen e mbingarkesës dhe do të ndërpresë qarkun.
Funksioni i Mbrojtjes së Mbingarkesës: Filluesi i motorëve magnetik trefazor ka një stafetë të integruar të mbingarkesës, i cili automatikisht mund të ndërpresë qarkun kur motori është i mbingarkuar dhe të mbrojë motorin nga dëmtimi.
Kontrolli fillestar: Kontrolli i fillimit të motorit realizohet përmes kontaktit magnetik, i cili ka karakteristika të besueshme të veprimit dhe jetë të gjatë të shërbimit.

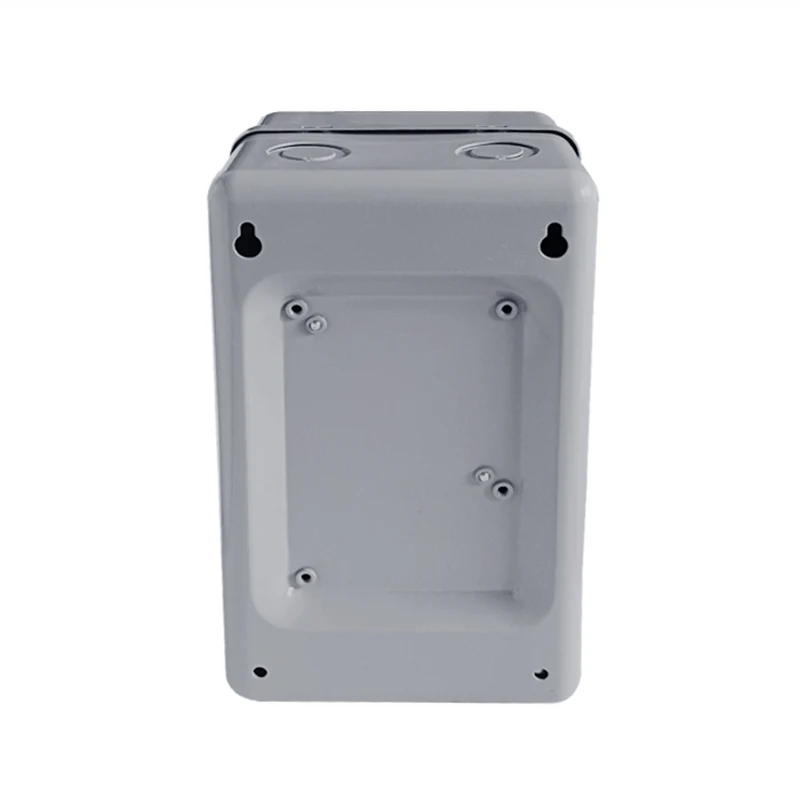

Struktura kompakte: Fillestari magnetik me tre faza Motor Motor miraton dizajnin e strukturës kompakte, zë pak hapësirë dhe është i lehtë për t’u instaluar dhe mirëmbajtur.
Mënyra të shumëfishta kontrolli: Sipas kërkesave të ndryshme të aplikimit, fillestari i motorit magnetik trefazor mund të përdoret në mënyra të shumta kontrolli, të tilla si fillimi i drejtpërdrejtë, fillimi i yjeve-delta, fillimi i autotransformatorit, etj.
Fillestarët e motorëve magnetikë me tre faza përdoren gjerësisht në sistemet e kontrollit të automatizimit industrial, sistemet e energjisë elektrike, pajisjet e ndërtimit dhe raste të tjera ku motorët trefazorë duhet të fillohen dhe të ndalen. Sidomos në qarqet e kontrollit motorik që kërkojnë fillimin dhe ndalimin e shpeshtë, mbrojtja e startuesve të motorëve magnetikë trefazorë është veçanërisht e rëndësishme.
Lloj | L | W | H1 | H2 | C1 | C2 |
Stms-n20/21 | 104 | 170 | 110 | 115 | 135 | 76 |
Stms-n25/35 | 135 | 225 | 126 | 131 | 155 | 95 |
Stms-n50/65 | 160 | 270 | 145 | 150 | 210 | 120 |
Stms-n80/95 | 190 | 300 | 163 | 168 | 250 | 150 |
Lloj | L | W | H1 | H2 | C1 | C2 |
Stms-n20/21 | 104 | 170 | 110 | 115 | 135 | 76 |
Stms-n25/35 | 135 | 225 | 126 | 131 | 155 | 95 |
Stms-n50/65 | 160 | 270 | 145 | 150 | 210 | 120 |
Stms-n80/95 | 190 | 300 | 163 | 168 | 250 | 150 |
Lloj | L | W | H1 | H2 | C1 | C2 |
Stms-n20/21 | 104 | 170 | 110 | 115 | 135 | 76 |
Stms-n25/35 | 135 | 225 | 126 | 131 | 155 | 95 |
Stms-n50/65 | 160 | 270 | 145 | 150 | 210 | 120 |
Stms-n80/95 | 190 | 300 | 163 | 168 | 250 | 150 |
