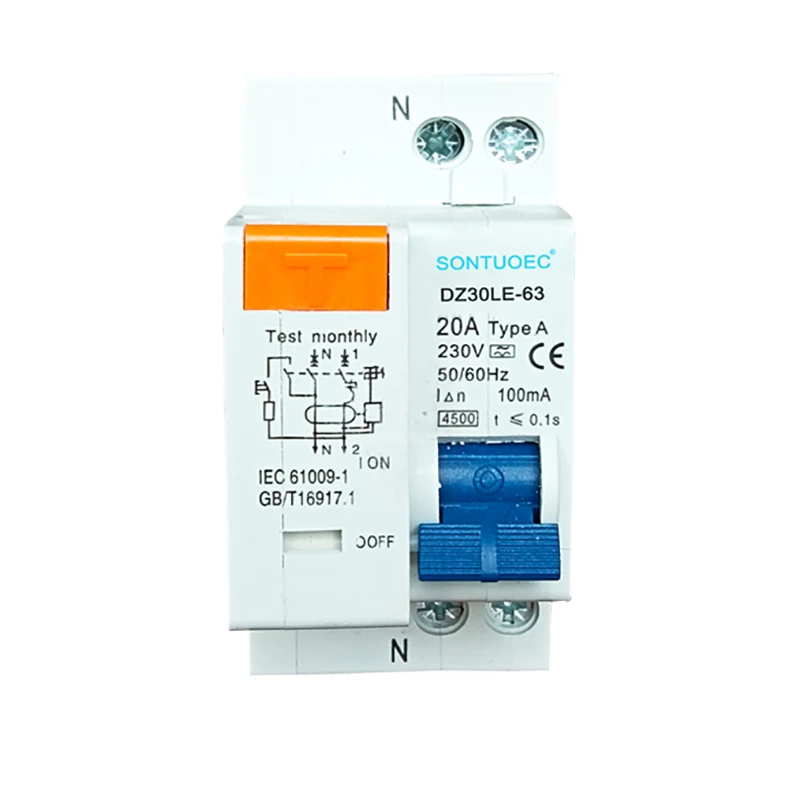

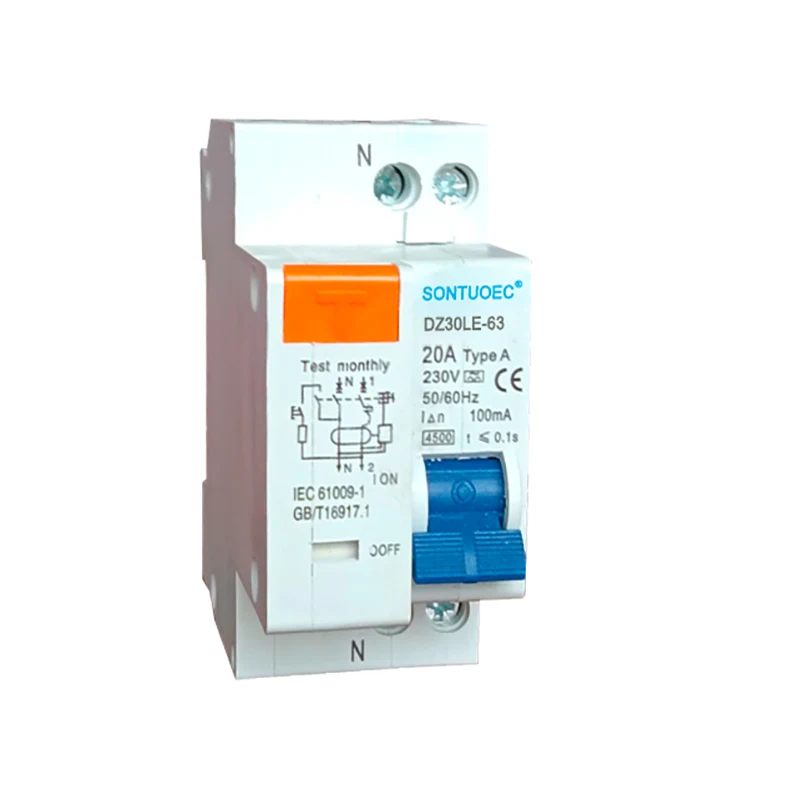

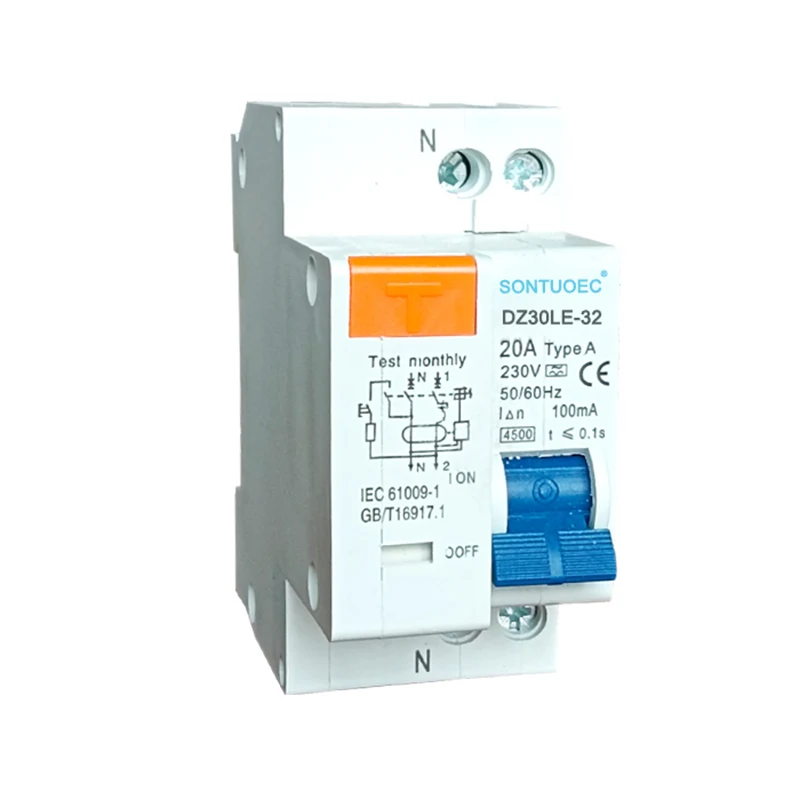

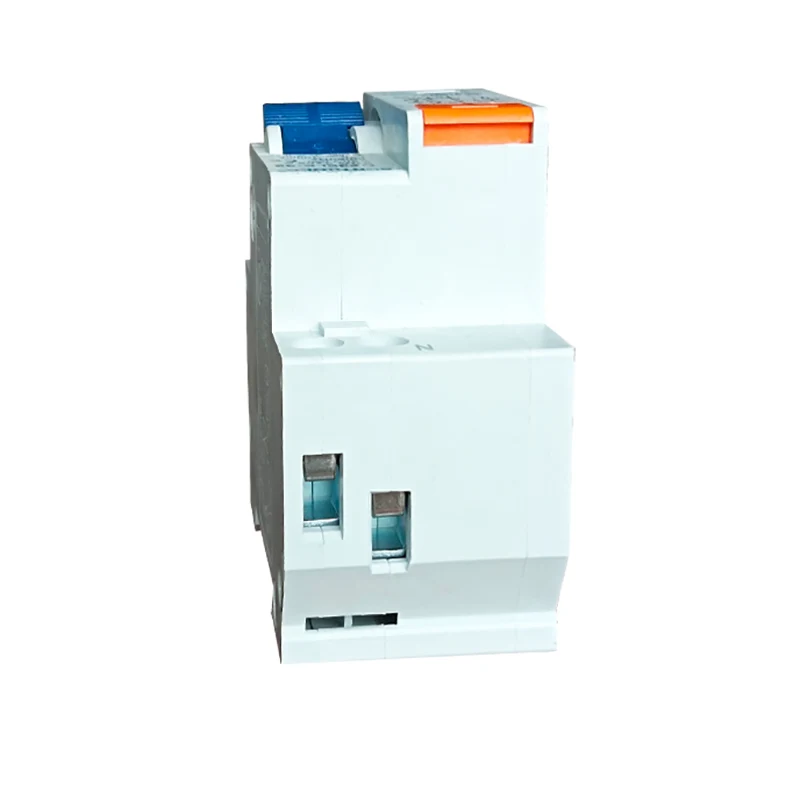

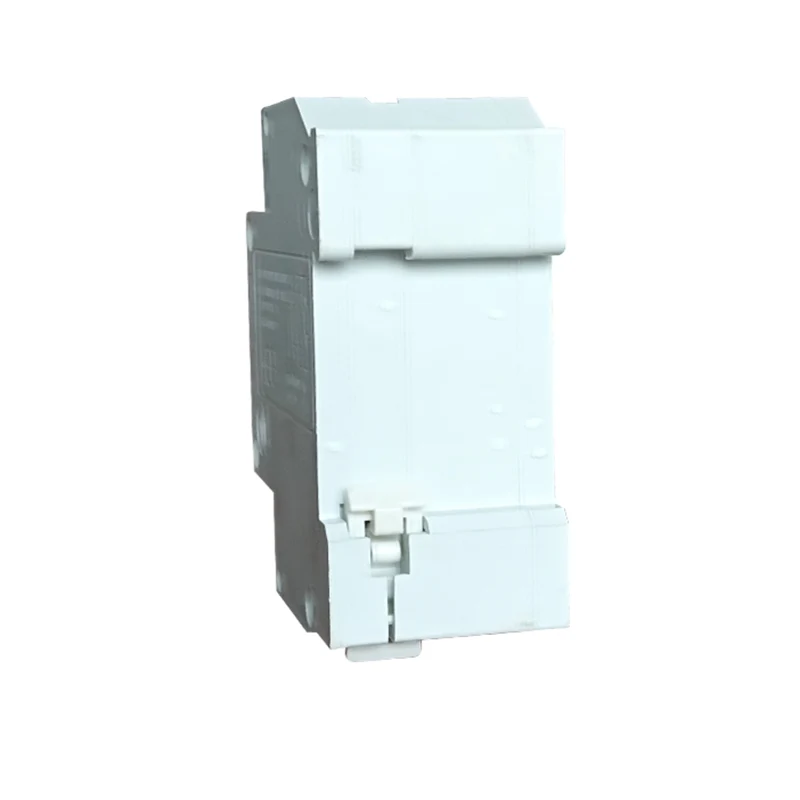

1p+n Lloji elektronik RCBO

1P+N TYPE ELEKTRONIK RCBOIS Një lloj i veçantë i ndërprerësit të qarkut i cili përdor parimin elektromagnetik për të zbuluar dhe prerë rrymën e mbetur (rryma e rrjedhjes) në qark, duke parandaluar kështu zjarret elektrike dhe aksidentet personale të shokut elektrik. Në të njëjtën kohë, ai gjithashtu ka një funksion të mbrojtjes mbingarkesë, i cili automatikisht mund të ndërpresë furnizimin me energji kur qarku është i mbingarkuar ose me qark të shkurtër për të mbrojtur sigurinë e qarkut dhe pajisjeve.

Model:DZ30LE-63

Dërgo kërkesë

përshkrim i produktit

Emrin e produktit	DZ30L-63
Model	Lloji elektronik (MCB+RCD)
Pol	1p+n	1p+n
Rryma e vlerësuar (a)	6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a
Rryma e vlerësuar e kushtëzuar e rrymës së shkurtër të qarkut	3ka, 4.5ka; 6ka
Standard	IEC61009-1
Qëndrueshmëri elektro-machanical	Mbi 4000 cikle
Vlera e vlerësuar e rrymës së mbetjeve të mbetura	10mA, 30mA, 100mA, 300mA, 500MA

Parimi i punës

Detection Detektimi i rrymës së mbetur: Kur ka rrymë të mbetur në qark, transformatori i rrymës së sekuencës zero në RCBO do të zbulojë këtë sinjal dhe do ta shndërrojë atë në një sinjal elektrik për përpunim.

 Përpunimi dhe krahasimi i sinjalit: Sinjali i rrymës së mbetur të zbuluar do të amplifikohet, filtrohet dhe përpunohet, dhe më pas do të krahasohet me vlerën aktuale të veprimit të paracaktuar.

Action Veprimi i shkeljes: Kur rryma e mbetur arrin ose tejkalon vlerën e rrymës së paravendosur të veprimit, RCBO do të shkaktojë mekanizmin e shkeljes për të ndërprerë fuqinë kryesore të qarkut.

Karakteristikat dhe avantazhet

Parime Parimi elektromagnetik: Përdorimi i parimit elektromagnetik për zbulimin e rrymës së mbetur, karakterizohet nga ndjeshmëri e lartë dhe shpejtësi e shpejtë e përgjigjes.

 Mbrojtja shumë-funksionale: Përveç funksionit të mbetjeve të mbrojtjes aktuale, ai gjithashtu ka funksion të mbrojtjes mbivendosëse, i cili mund të mbrojë në mënyrë gjithëpërfshirëse sigurinë e qarqeve dhe pajisjeve.

 E sigurt dhe e besueshme: RCBO miraton përbërës të përparuar elektronik dhe mekanizëm lëshimi, i cili ka besueshmëri dhe siguri të lartë.

 Lehtë për t'u instaluar dhe mirëmbajtur: Struktura e RCBO është e dizajnuar në mënyrë të arsyeshme, e lehtë për t’u instaluar, dhe në të njëjtën kohë të lehtë për të realizuar mirëmbajtje dhe rregullim.

Ky funksion elektronik 1P+N funksionon si kombinim i ndërprerësit të qarkut dhe pajisjes aktuale të mbetur, të cilat mbrojnë njeriun nga faji i elektrike për shkak të rrymës, qark i shkurtër, i rrymës së tokës. Isshtë vetë-mbrojtës deri në një rrymë maksimale të qarkut të shkurtër 32A ose 63A. Dhe në përputhje me IEC/EN 61009.1 standarde.

1.Provoni mbrojtjen nga gabimi i tokës/rryma e rrjedhjes dhe funksioni i izolimit

2. Rryma e qarkut të shkurtër i rezistojë kapacitetit

3. Lidhja e aplikueshme për terminalin dhe lidhjen e busbar të tipit pin/pirun

4. E pajisur me terminale të lidhjes së mbrojtur me gisht

5. Autotikisht Shkëputni qarkun kur ndodh rryma e fajit/rrjedhjes së tokës dhe tejkalon ndjeshmërinë e vlerësuar

6. Në varësi të furnizimit me energji elektrike dhe tensionit të linjës, dhe pa ndërhyrje të jashtme, luhatja e tensionit.

1P+N Electronic Type RCBO
