Parimi i punës së stafetës termike dhe masat paraprake të përzgjedhjes

Reletë termikejanë një pjesë e rëndësishme e familjes së stafetëve, të përdorura shpesh në prodhim dhe duke pasur një rëndësi të madhe.

Parimi i Punës së Releve Termike

Elementi i ngrohjes në një stafetë termike, i cili gjeneron nxehtësi, duhet të lidhet në seri me qarkun e motorit. Kjo lejon që rele termik të zbulojë drejtpërdrejt rrymat e mbingarkesës së motorit. Elementi ndijues i një stafete termike është zakonisht një shirit bimetalik. Një shirit bimetalik është një përbërje e dy fletëve metalike me koeficientë të ndryshëm të zgjerimit linear, të shtypur mekanikisht së bashku. Shtresa me koeficient më të madh të zgjerimit quhet shtresa aktive, ndërsa shtresa me koeficient më të vogël të zgjerimit quhet shtresa pasive. Kur nxehet, shiriti bimetalik zgjerohet në mënyrë lineare. Për shkak të koeficientëve të ndryshëm të zgjerimit linear të dy shtresave metalike dhe kontaktit të ngushtë të tyre, shiriti bimetalik përkulet drejt shtresës pasive. Forca mekanike e krijuar nga kjo përkulje bën që kontaktet të funksionojnë.

Disektimi i një stafete termike

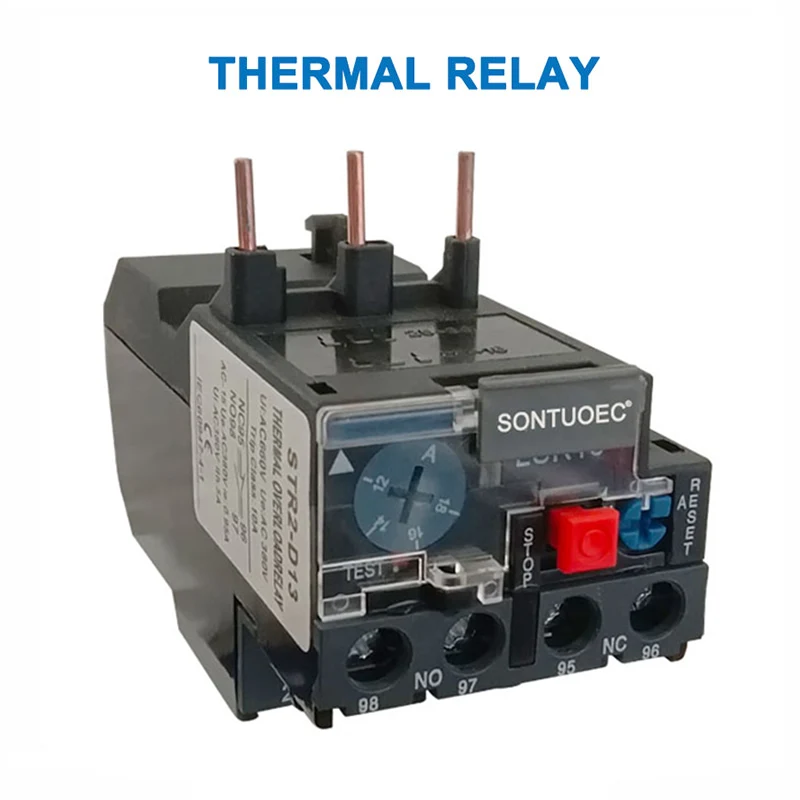

Arele termikepërbëhet nga një element ngrohës, një shirit bimetalik, kontakte dhe një mekanizëm transmetimi dhe rregullimi. Elementi i ngrohjes është një tel me rezistencë të ulët të lidhur në seri me qarkun kryesor të motorit të mbrojtur. Shiriti bimetalik formohet duke shtypur së bashku dy fletë metalike me koeficientë të ndryshëm të zgjerimit termik. Kur motori është i mbingarkuar, rryma që rrjedh nëpër elementin e ngrohjes tejkalon rrymën e caktuar, duke bërë që shiriti bimetalik të përkulet lart për shkak të nxehtësisë, duke u ndarë nga pllaka dhe duke hapur kontaktin normalisht të mbyllur. Meqenëse kontakti normalisht i mbyllur është i lidhur me qarkun e kontrollit të motorit, hapja e tij çaktivizon bobinën e kontaktit të lidhur, duke hapur kështu kontaktet kryesore të kontaktorit dhe duke çaktivizuar qarkun kryesor të motorit, duke siguruar kështu mbrojtje nga mbingarkesa.

Funksioni i një rele termik

Përdoret kryesisht për të siguruar mbrojtje nga mbingarkesa për motorët asinkron. Parimi i tij i funksionimit është që kur rryma e mbingarkesës kalon nëpër elementin termik, shiriti bimetalik nxehet dhe përkulet, duke shtyrë aktivizuesin dhe duke aktivizuar kontaktet, duke shkëputur qarkun e kontrollit të motorit dhe duke fikur motorin, duke siguruar kështu mbrojtje nga mbingarkesa. Për shkak se transferimi i nxehtësisë nga shiriti bimetalik gjatë procesit të përkuljes kërkon një kohë të gjatë, reletë termike nuk mund të përdoren për mbrojtjen nga qarku i shkurtër; ato mund të përdoren vetëm si mbrojtje nga mbingarkesa për reletë termike të mbrojtjes nga mbingarkesa.

Qëllimi i stafetës termike

Reletë termike apërdoret kryesisht për mbrojtjen e qarkut nga mbingarkesa.

 Parimi i funksionimit të tyre është që kur një rrymë e mbingarkesës kalon nëpër një element termik, shiriti bimetalik nxehet dhe përkulet, duke shtyrë aktivizuesin dhe duke aktivizuar kontaktet, duke shkëputur qarkun dhe duke ndaluar ngarkesën, duke siguruar kështu mbrojtje nga mbingarkesa. Për shkak se transferimi i nxehtësisë nga shiriti bimetalik gjatë procesit të përkuljes së tij kërkon një kohë të gjatë, reletë termike nuk mund të përdoren për mbrojtjen nga qarku i shkurtër, por vetëm për mbrojtjen nga mbingarkesa.
